Электрошок - прекрасное средство защиты и самообороны!
Предлагаемое устройство вырабатывает импульсы напряжением более 10 кВ,
способные нанести нападающему электрический удар через одежду.
Подобный прибор используется американской полицией в качестве «электродубинки».
Прибор эффективно воздействует на агрессивных животных.

Технические характеристики:

Напряжение питания: 4,5…6 В.

Выходное напряжение: 10 кВ.

Размеры печатной платы: 60х65 мм.



Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы элементов и установите их на печатной плате в соответствии с монтажной схемой;

- изготовьте контакты разрядника и соедините их с контактами А–А;

- подключите устройство к источнику питания.



Правильно собранное устройство в дополнительной настройке не нуждается.



Устройство потребляет ток, не более 350 мА. Блок работает от четырёх алкалиновых батарей 1,5 В.
Для обеспечения теплового режима, транзистор Т3 необходимо установить на радиаторе 30х30х1 мм.

В качестве разрядника используют два острых стержня, закреплённых в пластиковом блоке, на расстоянии ~1,5 мм друг от друга.
При этом искра должна быть очень короткой. Если расстояние между электродами будет большим, разряд может происходить в
другом месте.
Чтобы избежать прикосновения к высоковольтным частям устройства, необходимо обеспечить его
надежную электроизоляцию.



ВНИМАНИЕ! Запрещается включение устройства на время более 3…5 с.

Для включения электрошока необходимо использовать кнопку без фиксации, установленную в цепь питания.

ВНИМАНИЕ! Устройство находится под высоким напряжением.
При монтаже, настройке и использовании необходимо соблюдать правила электробезопасности!



Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать корпус (рекомендуемый – BOX-G02В, радиатор И-535,
источник питания или алкалиновые пальчиковые батарейки для электрошока,
а также другие охранные устройства.

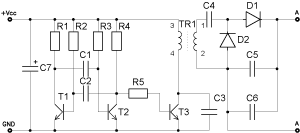

Принципиальная схема набора


------------------
ТЛ298:1282
