Код товара: CTTL12906

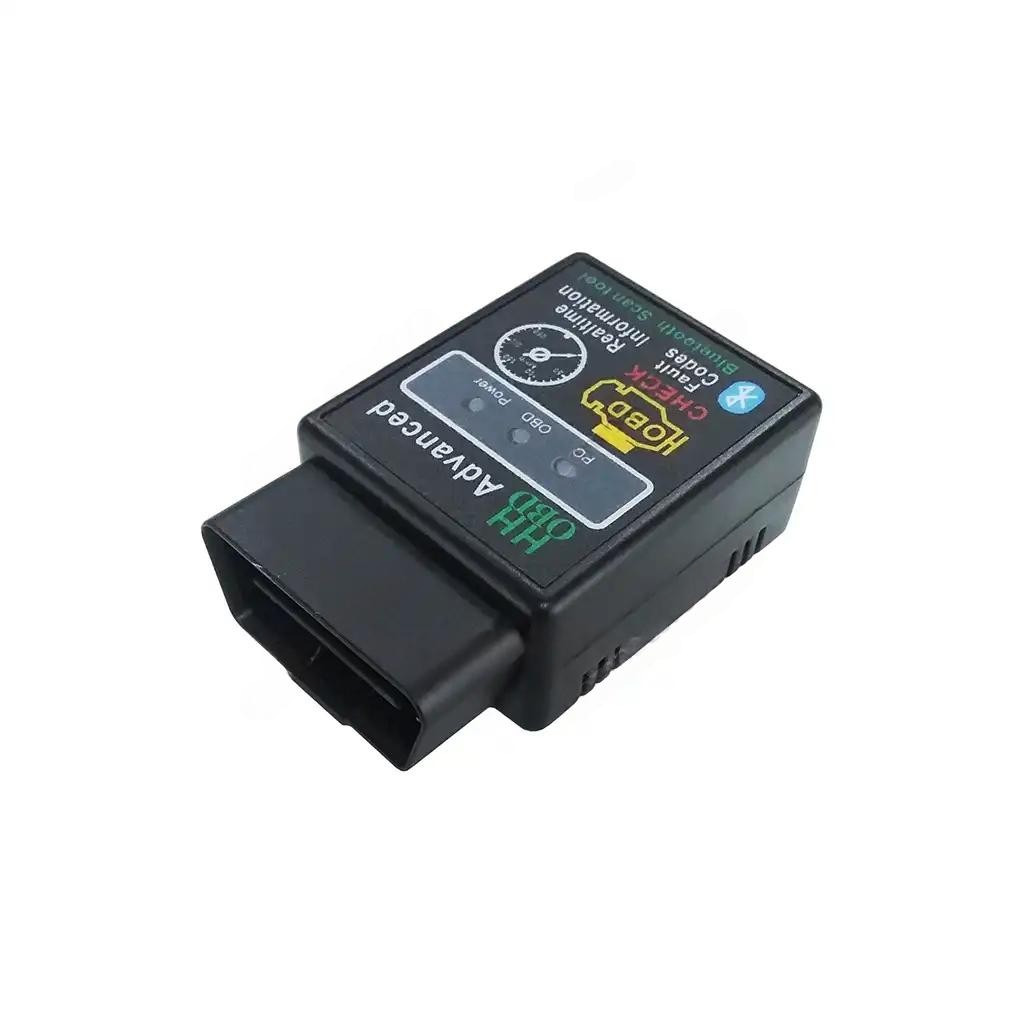

Модуль RAM001. Мультипротокольный OBD-2 адаптер «HH OBD Advanced»

Бренд: DIY
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на кнопку Уведомить о товаре. Уведомить о появлении товара

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

Модуль RAM001. Мультипротокольный OBD-2 адаптер «HH OBD Advanced»

Обратите внимание на близкий
по назначению товар:


Модуль RAM002. Мультипротокольный OBD-2 адаптер «ELM 327 MINI»

Модуль RAM002. Мультипротокольный OBD-2 адаптер «ELM 327 MINI»

Универсальный диагностический сканер Vgate iCar

Универсальный диагностический сканер Vgate iCar
     Адаптер обеспечивает диагностику через штатный разъем OBDII автомобиля, как в краткосрочном режиме с целью диагностики, так и в постоянном с целью изучения динамических характеристик в различных режимах эксплуатации автомобиля как бортовой компьютер.
     Выгодно отличается от моделей с USB –интерфейсом, т.к. может работать в on-line режиме со смартфонами, телефонами и планшетами.

     Мультипротокольный адаптер поддерживает практически все протоколы обмена данными, применяемых в системах автомобильной диагностики: SO15765-4(CAN), ISO14230-4 (KWP2000), ISO9141-2, J1850 VPW, J1850 PWM. Поддержка CAN-шины позволяет использовать адаптер практически со всеми автомобилями, начиная с 1996 года выпуска и до сегодняшних дней.
     Микроконтроллером ELM327 является микросхема PIC18F2480 компании «Microchip» с заводской прошивкой от фирмы "ELM Electronics", версия прошивки - v1.5
     Поскольку адаптер отвечает только за связь компьютера (смартфона, планшета и т.д.) с бортовой сетью автомобиля, широта функциональных возможностей при работе адаптера в первую очередь зависит от используемого программного обеспечения. Адаптер уже достаточно давно известен на рынке и существует много различных программ для работы в комплекте с ним. В ряде коммерческих программ есть расширенные функциональные возможности по поддержке дополнительных протоколов автопроизводителей и позволяющих работать с другими блоками автомобилей.
     Адаптер будет полезен как автосервисам, так и автолюбителям. При незначительных поломках он позволяет сэкономить деньги и время, которое нужно для поездки на СТО, а также позволяет выявить причину и избежать дорогостоящего ремонта. При использовании его с мобильными устройствами в on-line режиме адаптер превращается в интеллектуальный бортовой компьютер с широким функционалом и прекрасной графикой.

Некоторые функциональные возможности:
  • чтение диагностических кодов неисправностей, как общих, так и производитель-конкретных, и отображать их значение (более 3000* определений общих кодов в базе данных);
  • время опережения зажигания;
  • обороты двигателя;
  • температура охлаждающей жидкости;
  • скорость и объем потока воздуха;
  • сигнал с кислородных датчиков;
  • положение дроссельной заслонки;
  • расчетное значение нагрузки;
  • и т.д.
* - в зависимости от программного обеспечения

Порядок работы.
     Подключение устройства не представляет трудностей (на диске есть инструкция на английском языке).
  1. Необходимо подключить адаптер к диагностическому разъему OBDII автомобиля, т.к. питание адаптера происходит от бортовой сети автомобиля. Рекомендуется подключать и отключать адаптер при выключенном зажигании! При подключении на адаптере загорится светодиод красного цвета «Power».
  2. Запускаем настройки Android и включаем Bluetooth . Ждем некоторое время.
  3. После того как Android найдет OBD-II ELM327 он попросит ввести пароль. Пароль – «1234».
  4. При осуществившемся соединении на адаптере загорится светодиод желтого цвета «РС».
  5. Далее можно запускать установленную программу сканера.
  6. В момент обмена данными между адаптером и компьютером на адаптере начнет моргать светодиод зеленого цвета.




Программное обеспечение на сайте »»».


Программное обеспечение.
      К старым версиям адаптера прилагался компакт диск с программным обеспечением, которое подходит к данной версии адаптера. В его составе было следующее ПО:

Папка Mini OBDII Software(Recommended)
      Mini OBD_Chinese.apk
      Mini OBD_English.apk
      Mini OBDII for Android_Chinese.pdf
      Mini OBDII for Android_English.pdf
Папка OBDII On Windows PC software
      OBDII USB Driver
      PCMSCAN v2.4.12
      ScanMaster – ELM v2.1
      ScanMaster – ELM v2.1- Русский
      ScanTool.net v1.13
Папка OBDII Phone system software
      For Android
      For Apple IOS
      FOR Symbian

      Для мобильных устройств с ОС Android хорошо зарекомендовала себя программа Torque Pro, имеющаяся на диске. Программа обладает широкими функциональными возможностями и прекрасным графическим интерфейсом:


Модуль RAM001. Мультипротокольный OBD-2 адаптер «HH OBD Advanced». Внешний вид программы  Модуль RAM001. Мультипротокольный OBD-2 адаптер «HH OBD Advanced». Внешний вид программы  Модуль RAM001. Мультипротокольный OBD-2 адаптер «HH OBD Advanced». Внешний вид программы

------------------
