Предлагаемый к сборке набор «сигнализатор
уровня воды» позволит радиолюбителю собрать
простое устройство, издающее звуковой сигнал,
когда его датчик погружается в воду.



Устройство может быть полезно на даче или дома
(например, как сигнализатор наполнения водой
бочки или ванны) или сигнализатор протечки
стиральной и посудомоечной машин.

Технические характеристики:

Напряжение питания, В: 9.
Ток в режиме покоя (при 9 В), мА: < 1.
Ток в режиме сигнализации, мА: <70.
Размеры печатной платы, мм: 41х27.

Принцип действия

Вода обладает электрическим сопротивлением.
Поэтому, когда контакты датчика S погружаются в
воду, на базу транзистора TR3 поступает ток по
цепи «+9В - R1 – сопротивление воды -
сопротивление R2». Транзистор открывается и
подает питание на мультивибратор (генератор
звуковой частоты), собранный на транзисторах TR1
и TR2. С выхода мультивибратора сигнал звуковой
частоты поступает на вход усилителя мощности,
выполненного на транзисторе TR4, а с его
коллектора – на динамическую головку.

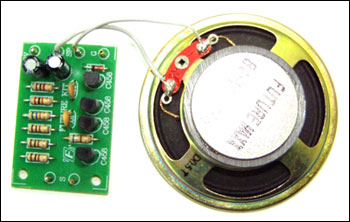

Конструкция

Конструктивно сигнализатор выполнен на печатной
плате из фольгированного стеклотекстолита
размерами 41х27 мм.


------------------
ТА282:538
