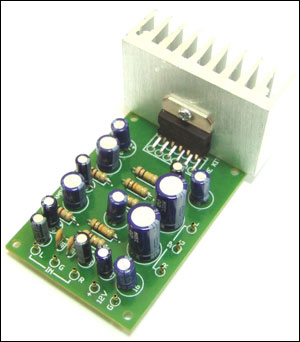

Стереофонический усилитель мощности имеет хорошие эксплуатационные характеристики, он надежен и прост в сборке. Его можно использовать как в домашних условиях, так и в автомобиле. В комплект набора входит радиатор. Применение в качестве усилительного элемента интегральной микросхемы TDA2005 позволило реализовать следующие функции: - защита от КЗ нагрузки; - защита от перегрева; - защита от бросков напряжения питания в диапазоне до 40 В; - усилитель имеет широкий диапазон питающих напряжений от 6 до 18 В. Технические характеристики Напряжение питания: 6…14 В. Ток в режиме покоя: 75 мА. Диапазон воспроизводимых частот: 40…20000 Гц. Коэффициент нелинейных искажений: 1 %. Сопротивление нагрузки: 2 Ом (номинальное 3,2 Ом) Выходная мощность: 2х8 Вт. Входная чувствительность: 300 мВ. Коэффициент усиления, Au: 50 дБ. Размеры печатной платы: 73х51 мм. Порядок сборки - проверьте комплектность набора; - установите перемычку J1 10 мм на плату; - отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой; Внимание! Соблюдайте полярность при установке электролитических конденсаторов! - установите микросхему IC; Примечание: Для обеспечения теплового режима микросхемы IC, ее необходимо установить на радиатор, площадью не менее 200 кв. см. - подключите к усилителю динамическую головку, номинальной мощности не менее 20 Вт; Примечание: не рекомендуется включать усилитель без нагрузки. - проверьте правильность монтажа; - подключите усилитель к источнику звукового сигнала; - подключите устройство к источнику питания, соблюдая полярность, в соответствии с принципиальной электрической схемой. Источник питания усилителя должен иметь выходной фильтрующий конденсатор емкостью не менее 4700 мкФ/25 В (в комплект набора не входит); - включите питание.
------------------
