Устройство питается от
источника питания
напряжением 9 В (возможно
применение батареи типа «Крона»)
и содержит электронный
преобразователь напряжения.
В результате на контактных электродах
генерируется напряжение высокой частоты
напряжением около 250 В.
Сила тока, протекающая через контакты,
минимальна, и, поэтому электрошок не
представляет опасности для жизни, хотя
прикосновение к контактам вызывает весьма
неприятные ощущения.
Технические характеристики
Напряжение питания: +9 В.
Потребляемый ток: <100 мА.
Напряжение на выходных зажимах: около 250 В.
Размеры печатной платы: 60x30 мм.
Принцип действия
Основой схемы является генератор высокой
частоты, выполненный на транзисторах VT1-VT3.
Нагрузкой генератора является повышающий
трансформатор Tr1, с выходных контактов которого
T снимается высокое напряжение.
В дежурном состоянии генератор не работает и ток
потребления очень мал (менее 1 мА). Поэтому
дополнительный выключатель питания в схему
можно не вводить.
Для запуска генератора требуется подать
напряжение смещения на базу транзистора VT1.
Кожа человека обладает проводимостью, поэтому в
случае прикосновения руки к контактами Т на базу
транзистора VT1 поступит напряжение по цепи
«+9В – сопротивление кожи – R3». Генератор
запустится и будет работать до того момента, пока
рука инстинктивно не отдернется от
высоковольтных контактов Т устройства.
Такое схемотехническое решение позволяет
обойтись без выключателя питания – электрошок
всегда готов к действию, достаточно лишь
дотронуться им до человека - агрессора.

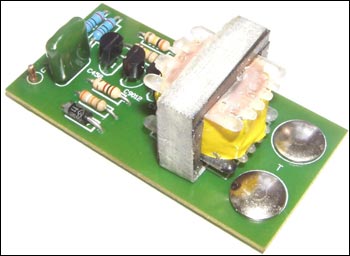

Конструкция
Конструктивно устройство выполнено на печатной
плате из фольгированного стеклотекстолита
размерами 54x47 мм.
