Предлагаемый набор
позволит радиолюбителю
собрать простое и надежное
устройство для защиты акустической
системы (АС).
Технические характеристики
Напряжение питания: 12 В.
Ток потребления, не более: 50 мА.
Время задержки коммутации: 2…5 с.
Максимальная коммутируемая мощность: 100 Вт.
Размеры печатной платы: 60х35 мм.
Принцип действия
При включении устройства контакты реле RELAY
разомкнуты, цепь IN-OUT («выход усилителя-
АС») разомкнута.
Конденсатор С2 начинает заряжаться. Время его
заряда (2…5 с) можно регулировать
подстроечным резистором VR1. При достижении
на конденсаторе С2 определенного напряжения
включается ключ на транзисторах TR2-TR3. Реле
срабатывает, контакты IN-OUT замыкаются,
подключая АС к выходу усилителя.
Срабатывание реле индицируется светодиодом
LED.
Таким образом, АС подключается к выходу
усилителя через 2…5 с, когда все переходные
процессы в усилителе заканчиваются.
Сигнал с выхода усилителя подается на контакт
«IN» блока защиты, ограничивается резистором
R1 и выпрямляется диодным мостом D1…D4. Как
только сигнал постоянного тока на базе
управляющего транзистора TR1 пропадает,
контакты реле размыкаются, и усилитель
отключается от нагрузки.
Конструкция

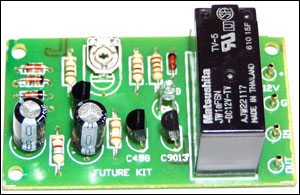

Конструктивно устройство выполнено на
печатной плате из фольгированного
стеклотекстолита размерами 60x35 мм.
Правильно собранное устройство не требует
настройки.
