Предлагаемый набор позволит
радиолюбителю собрать регулятор
напряжения 0-30 В. Устройство
можно использовать в качестве
лабораторного источника питания.
Технические характеристики
Входное напряжение, переменное: 24 В.
Выходное напряжение: 0…30 В.
Выходной ток: 3 А.
Размер печатной платы: 80x50 мм.
Размер радиатора: 80х52х25 мм.
Описание работы
Понижающий трансформатор Тр1 в комплект
набора не входит!
Вы можете применять любой трансформатор,
первичная обмотка которого рассчитана на 220
В, а вторичная выдает 24 В с током не менее 3 А.
Конечно, можно применить трансформатор с
меньшим напряжением и током вторичной
обмотки, но в таком случае и выходные
напряжение и ток регулятора не будут
превышать соответствующих значений
трансформатора.
Переменное напряжение 24 В выпрямляется
диодным мостом, собранным на диодах D1…D4.
Выпрямленное напряжение фильтруется
электролитическим конденсатором С1.
Резисторы R1-R5 служат для уменьшения
бросков тока при включении и переходных
процессах транзистора VT2. Основой регулятора
напряжения служит стабилизатор напряжения
DD1, который отслеживает выходное
напряжение и подает необходи-мый ток на
силовой каскад на транзисторах VT1-VT3.
Конструкция

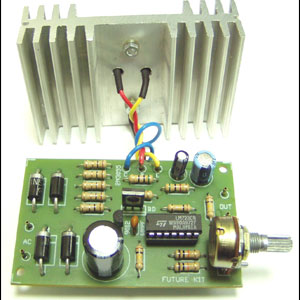

Конструктивно набор выполнен на печатной
плате из фольгированного гетинакса с
размерами 80x50 мм.
Установите транзистор VT2 на радиатор,
подложив по него слюдяную прокладку и
закрепив винтами М3. !Выводы не должны
соприкасаться с радиатором!
Порядок работы
Подайте переменное напряжение 24 В на входы
«АС» платы.
Подключите вольтметр к выходу регулятора и,
вращая переменный резистор VR1,
контролируйте показания вольтметра.
Напряжение должно регулироваться в пределах
0-30
