Предлагаемый набор позволит
радиолюбителю собрать
цифровой вольтметр. Данный
вольтметр позволяет измерять
постоянное напряжение от 0 до
1000 В с дискретностью 0,1 В.
Данный вольтметр может использоваться также
в составе различных радиолюбительских
конструкций (например, в самодельном блоке
питания).
Технические характеристики
Напряжение питания, В 8…15
Ток покоя, не более, мА 120 мА
Измеряемое напряжение, В 0,1…999
Размеры печатной платы основной, мм 68х70
Размеры печатной платы индикаторов, мм 68х26
Принцип действия
«Сердцем» конструкции является
специализированная микросхема аналого-
цифрового преобразователя (АЦП) 7107. Выводы
2-25 микросхемы подключены к
семисегментным индикаторам, которые и
отображают значение измеряемого напряжения.
На транзисторах TR1 и TR2, а также диодах D1 и
D2 выполнен источник опорного напряжения
(примерно -12В), который подается на вывод 26
АЦП. Через токоограничительныые резисторы
R1,R2,R3 измеряемое напряжение подается на
вывод 31 АЦП. Подстроечные резисторы VR1 и
VR2 служат для настройки точности вольтметра.
Благодаря применению трехвыводного
интегрального стабилизатора 7805,
обеспечивающему стабильное напряжение +5В,
схема может работать в широком диапазоне
питающих напряжений: 8-15 В.

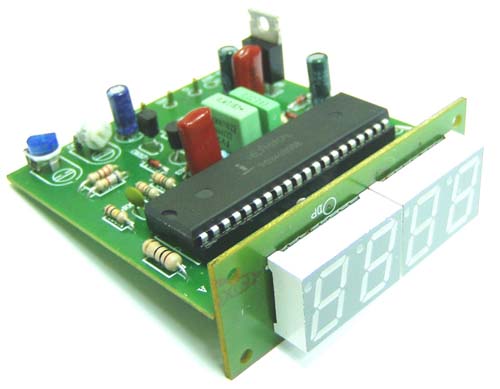

Конструкция
Конструктивно вольтметр выполнен на двух
печатных платах: электронная схема
монтируется на основной печатной плате
размерами 68х70 мм; индикаторы монтируются
на дополнительной печатной плате размерами
68х26 мм.
Порядок проверки и настройки
Для настройки желательно иметь образцовый
цифровой вольтметр, или же источник
образцового напряжения.
1.Проверьте правильность монтажа.
2.Проверьте правильность подключения
источника напряжения.
3.Включите вольтметр и подайте на его вход
напряжение:
IN1: + 0…200 В
IN2: +0.1000 В
Отрицательный вывод питания соедините с
общим проводом «-« вольтметра.
4.Вращая подстроечные резисторы VR1 (грубо) и
VR2 (точно), добейтесь совпадения показаний
образцового и настраиваемого вольтметров.
