Устройство предназначено для регулирования мощности электронагревательных, осветительных приборов, мощности электропаяльника, асинхронных электродвигателей переменного тока (вентилятора, электронаждака, электродрели и т.д.). Благодаря большому диапазону регулировки и мощности регулятор найдет широкое применение в быту.
Технические характеристики.
Рабочее напряжение: 220 В.
Максимальная регулируемая мощность: 2600 Вт.
Размеры печатной платы: 62x43 мм.
Общие требования к монтажу и сборке набора.
Все компоненты, входящие в набор, устанавливаются на печатной плате методом пайки. Для удобства монтажа на плате показано расположение элементов.
В целях предотвращения отслаивания токопроводящих дорожек и перегрева элементов, время пайки одного контакта не должно превышать 2 - 3 сек. Для работы используйте паяльник мощностью не более 25 Вт. Рекомендуется применять припой марки ПОС-61М или аналогичный, а также жидкий неактивный флюс для радиомонтажных работ (например, 30% раствор канифоли в этиловом спирте).
Внимание! Максимальная мощность нагрузки не должна превышать 2600 Вт!
Рекомендуется, в цепь питания от электросети, установить предохранитель 16 А.
Внимание! Устройство находится под напряжением, опасным для жизни! Соблюдайте правила безопасности при работе с высоким напряжением. Плату необходимо установить в корпус для исключения возможности соприкосновения с элементами, находящимися под напряжением.
Правильно собранное устройство в настройке не нуждается.
Рекомендации по совместному использованию электронных наборов.
Для безопасной эксплуатации устройства рекомендуется применить корпус для регулятора мощности (рекомендуемый – BOX-Z24A), а для устранения сетевых помех - сетевой фильтр NK045.

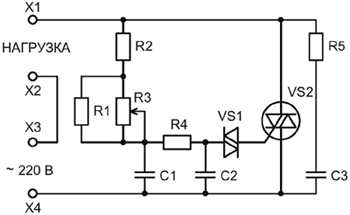

Принципиальная схема набора | ||
|
------------------
