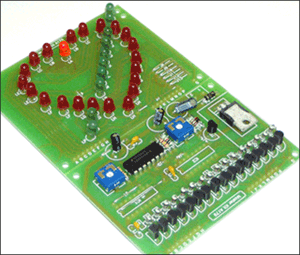

Для управления индикаторами используются сдвиговые регистры типа CD 4094 (IC1, IC2). Тактовый генератор выполнен на микросхеме CD 40106 (IC3). Транзисторные ключи (TR1… TR8, TR11… TR18) обеспечивают необходимый ток светодиодов и защищают выходы микросхем от перегрузки.
Технические характеристики.
Напряжение питания устройства: 9…14 В.
Максимальный ток потребления: 400 мА.
Размеры печатных плат, входящих в комплект:
- блока управления 62Х83 мм,
- для знакового индикатора 70Х86мм.
Порядок сборки:
- вскройте упаковку, проверьте комплектность набора на соответствие перечнем элементов;
- установите панельки микросхем на печатной плате в соответствии с монтажной схемой;
- отформуйте выводы элементов и поочередно установите их на плате за исключением транзистора TR10;
- установите перемычки J1 – J14 на плате индикации;
- установите транзистор TR10 и радиатор на плату;
- в плату индикации впаяйте светодиоды LA…LH – красные, LI…LP – зеленые;
- соедините обе платы проводниками;
- аккуратно установите микросхемы в панельки;
- подключите к устройству источник питания согласно принципиальной электрической схеме;
- проверьте правильность монтажа;
- включите устройство.
Потенциометром Р1 регулируется скорость переключения светодиодов“движения” света, а потенциометр Р2 регулирует время между циклами включения.
Правильно собранное устройство не нуждается в настройке.
Рекомендации по совместному использованию электронных наборов.
Вы можете выбрать подходящий корпус, стабилизированный источник питания.
Принципиальная схема набора | ||
------------------
