Благодаря применению специальных схемотехнических решений обеспечивается высокая достоверность воспроизведения музыкальных фонограмм. Усилитель имеет защиту выходных транзисторов от перегрузки по току и короткого замыкания в нагрузке. В комплект набора входит радиатор.
Технические характеристики.
Напряжение питания устройства: ±24…36 В.
Максимальный потребляемый ток: 4 А.
Номинальное сопротивление нагрузки: 8 Ом.
Диапазон воспроизводимых частот: 10…35000 Гц.
Входное напряжение: 700 мВ.
Соотношение сигнал/шум: 83 дБ.
Неравномерность АЧХ: ±0,5 дБ.
Коэффициент нелинейных искажений: <0,1 %.
Размеры печатной платы: 80х120 мм.
Порядок сборки:
- проверьте комплектность набора согласно перечню элементов;
- отформуйте выводы компонентов и впаяйте их в соответствии с монтажной схемой;
- подключите мощные транзисторы, установленные на радиаторах, к плате;
- транзистор Q7 также установите на общий радиатор (его можно приклеить, например, клеем БФ или «Момент»);
- проверьте правильность монтажа;
- подключите провода от источника питания; в соответствии с монтажной схемой;
ВНИМАНИЕ: Усилителю требуется двуполярное питание ±24…36 В (не спутайте полярность источника питания при подключении!);
- включите питание.
Правильно собранное устройство в настройке не нуждается.
Порядок настройки усилителя.
Правильно собранный усилитель практически не требует настройки. Однако перед его использованием необходимо проделать несколько операций.
1. Проверьте правильность монтажа. ВНИМАНИЕ: Особенно внимательно проверьте правильность установки транзисторов Q1, Q7, Q9.
2. Поверните до упора по часовой стрелке регулировочный винт подстроечного резистора Р1.
Подайте питание на усилитель, контролируя при этом ток потребления. Медленно поворачивайте регулировочный винт резистора Р1 не более, чем на 1/3 против часовой стрелки. Если в процессе вращения потребляемый ток достигнет 50 мА, прекратите вращение и поверните регулировочный винт слегка назад.
Рекомендации по совместному использованию электронных наборов.
Вы можете выбрать стабилизированный источник питания, предварительный усилитель NS041, блок регулировки громкости и тембров, коммутатор входов, корпус для усилителя мощности.

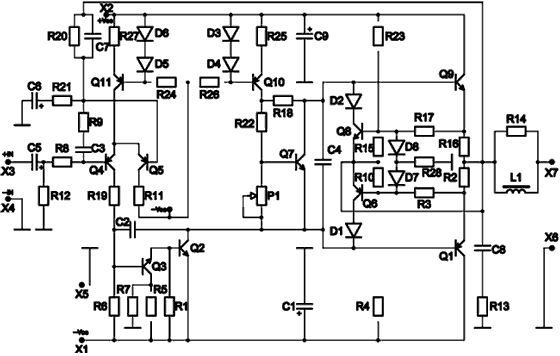

| Принципиальная схема набора | ||
|
------------------
