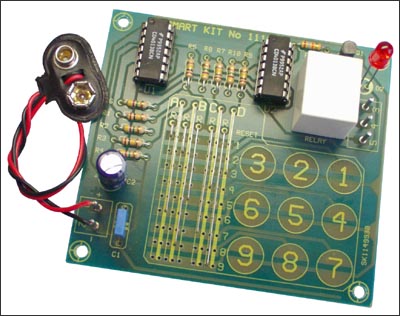

Замок имеет сенсорную клавиатуру, расположенную на плате и выполненную печатным способом. При необходимости допускается использование выносной контактной клавиатуры. Устройство имеет выходное реле, что позволяет управлять электромагнитными замками, рассчитанными на различные рабочие напряжения, и светодиодный индикатор включения исполнительного устройства. Кодовый замок позволяет включать/выключать охранные сигнализации.
Технические характеристики.
Напряжение питания: 9 В.
Ток потребления: 40 мА.
Ток покоя: 0,1 мА.
Количество контактов номеронабирателя: 9.
Количество цифр в коде: 4.
Размеры печатной платы: 78х88 мм.
Порядок сборки:
- в соответствии с монтажной схемой установите пассивные и активные элементы на печатную плату;
- проверьте правильность монтажа;
- подключите источник питания.
Правильно собранное устройство в дополнительной настройке не нуждается.
Проверка и порядок работы кодового замка.
Наберите код. При совпадении набранного и предварительно установленного кодов срабатывает электромагнитное реле RE1 и зажигается светодиод D2. Если во время набора в последовательность входит неверная цифра, происходит общий сброс в исходное состояние. Для сброса набранного кода после правильного набора и срабатывания замка необходимо ввести любую не входящую в кодовую последовательность цифру.
Рекомендации по совместному использованию электронных наборов.
Вы можете выбрать корпус BOX-G009, стабилизированный источник питания, батарею, охранную систему для кодового замка.

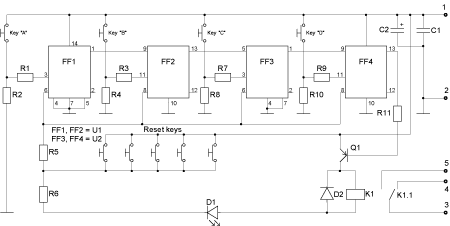

Принципиальная схема набора | ||
------------------ ТЫ103:801 |
