Напряжение питания устройства 220 В.

Внимание! Соблюдайте полярность при установке диодов и электролитических конденсаторов.

Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы элементов и установите их на печатной плате;

- установите импульсный трансформатор Z на плате в соответствии с монтажной схемой;

- установите на соответствующее место импульсную лампу-вспышку;

ВНИМАНИЕ! Вывод лампы «+», отмеченный красной точкой, соединяется с положительными выводами конденсаторов С3, С4.

- проверьте правильность монтажа;

- подключите к источнику питания.

Правильно собранное устройство в дополнительной настройке не нуждается.

Внимание! При эксплуатации устройства необходимо соблюдать меры электробезопасности!

Внимание! Устройство находится под напряжением опасным для жизни!

Для исключения возможности касания с элементами, находящимися под высоким напряжением, собранное устройство необходимо установить в корпус.

Для уменьшения сетевых помех, создаваемых стробоскопом, его необходимо включать в сеть через помехоподавляющий фильтр.

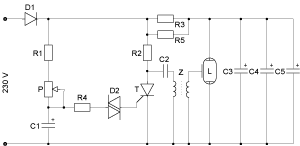

Принципиальная схема набора
