Сирена воздушной тревоги 1Вт. Набор NM5031

Звук сирены воздушной тревоги хорошо знаком по фантастическим фильмам. Сирена хорошо слышна на большом расстоянии.

Небольшие размеры и достаточно большая громкость звучания позволяет использовать сирену в охранных системах, при изготовлении моделей и модернизации игрушек, а также при создании различных звуковых эффектов во время игр.

Технические характеристики.

Номинальное напряжение питания: 3,0…9,0 В.

Максимальная выходная мощность: 2,0 Вт.

Номинальное сопротивление нагрузки: 8…32 Ом.

Максимальный ток нагрузки, не более: 1,0 А.

Размер печатной платы: 40х30 мм.

Благодаря простоте сборки и наглядности результата, это устройство послужит хорошим учебным пособием. Набор, безусловно, будет интересен и полезен для знакомства с радиоэлектроникой и получения опыта сборки и настройки устройства.

Краткое описание.

Сирена выполнена на основе универсальной схемы несимметричного мультивибратора (VT1, VT2). Рабочая частота мультивибратора определяется номиналами резисторов и конденсаторов (R1, R2, и C1). Резисторы R3, R4 и конденсаторы C2 и C3 определяют тембр звучания, а Сd скорость изменения тональности сирены.

Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой;

- установите конденсатор Сd на печатной плате, используя контакты 1 и 3 печатной платы (отрицательный и положительный выводы конденсатора соответственно);

- соедините красный и черный выводы разъема питания батареи X1 с конт. 5 и 3 платы соответственно;

- соедините устройство с динамической головкой BA1, мощностью не менее 0,5 Вт и номинальным сопротивлением не менее 8 Ом;

- соедините выключатель SA1 с конт.1 и 2 устройства;

- проверьте правильность монтажа;

- подключите устройство к источнику питания 9,0 В, соблюдая полярность.

Примечание: Набор может быть укомплектован неполярными конденсаторами с рабочим напряжением 16…160 В. В этом случае конденсаторы устанавливаются без соблюдения полярности, указанной на печатной плате.

Рекомендации по применению устройства.

1. Для питания устройства необходим источник питания, обеспечивающий выходное напряжение 3,0…9,0 В. Следует учитывать, что изменение напряжения питания приводит к изменению громкости и тональности сирены.

2. В случае продолжительной непрерывной работы устройства, во избежании перегрева и выхода из строя транзистора VT2, его необходимо установить на радиатор, площадью не менее 5…10 см2.

Рекомендации по совместному использованию электронных наборов.

В нашем каталоге Вы можете выбрать подходящие батарею или стабилизированный источник питания, корпус BOX-G020 и держатель для батареи, а также много других интересных и полезных Вам устройств.

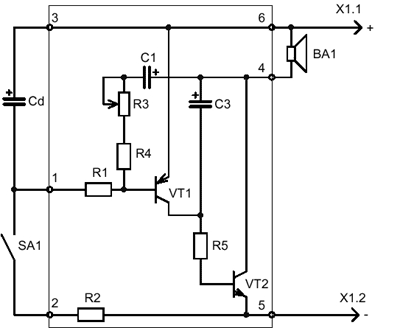

Принципиальная схема набора
