Конструктор EK-7208W-Kit - встраиваемый ампервольтметр постоянного тока

EK-7208W-Kit - встраиваемый ампервольтметр постоянного тока

Печатная плата и набор всех необходимых деталей для самостоятельной сборки встраиваемого ампервольтметра постоянного тока. Белая подсветка

Технические характеристики:

Перечень элементов:

Принцип работы:

Прибор питается стабилизированным напряжением 5В, формируемым интегральным стабилизатором 7805. Измеряемое напряжения с 4-го контакта поступает на входной делитель R2 и R4, с этого делителя на вход ADC микроконтроллера. Резистором R4 калибруется прибор по показанию эталонного вольтметра. Напряжение с низкоомного шунта R7, R8, R9, через делитель R1, R5 поступает вход ADC и используется для измерения протекающего тока. Резистором R5 калибруется прибор по показанию эталонного амперметра. Резистором R6 настраивается контрастность LCD-дисплея. Возможно, потребуется точная подстройка контрастности при эксплуатации под конкретным углом обзора. Опорное напряжение формируется внутренней схемой микроконтроллера. Прибор питается от источника питания напряжением от 6 до 35В - контакт 1. Контакт 2 – общий. Контакт 4 – вход вольтметра. Контакт 3 – вход амперметра. Вычисленные значения напряжения и тока выводятся на жидкокристаллический дисплей. В верхней строке отображается измеренное значение напряжения, максимальное показание 99,9U. В нижней строке – протекающий ток, максимальное показание 9,99А. Возможно измерение тока в обоих полярностях, что позволяет использовать модуль в системах электропитания с использованием аккумуляторов и позволяет контролировать кроме напряжения зарядный и разрядный токи. Максимальное показание тока в обратной полярности -9,99A. Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-дисплея. Плата LCD-дисплея установлена поверх платы контроллера.

Описание

Устройство предназначено для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

Устройство имеет два клемника под отвертку, по два контакта каждый,. Клемник рассчитан на максимальный ток 10А.

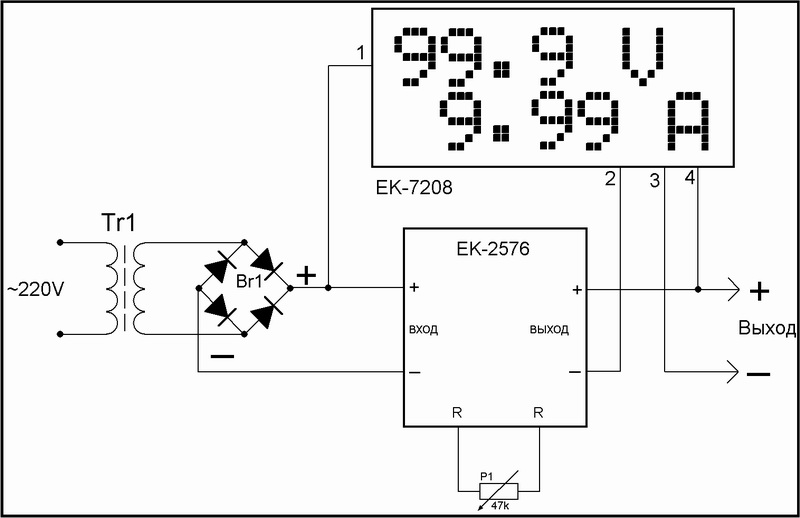

Для конструирования регулируемого лабораторного блока питания с цифровой индикацией выходного напряжения и потребляемого тока, рекомендуется использовать совместно с импульсным стабилизатором EK-2576

Последовательность сборки и настройки:

Для пайки используйте флюс ЛТИ-120 или аналогичный.

1. Установите на плату интегральный стабилизатор IC1, так чтобы отверстие в теплоотводе микросхемы совпало с отверстием в плате. Припаяйте вывода микросхемы, а также торец теплоотвода микросхемы к печатной плате (плата служит радиатором для IC1). Используйте для этого хорошо прогретый паяльник, мощностью не менее 40Вт. Пайка теплоотвода должна быть кратковременной, чтобы не вывести из строя микросхему.

2. Установите и запаяйте: R1, R2, R3, R4, R5, R6, R7, R8, R9. Для пайки R7, R8, R9 требуется паяльник мощностью не менее 40Вт.

3. Установите и запаяйте: IC2, C1, C2, C3.

4. Установите и запаяйте клемник Con1 и Con2, для этого требуется паяльник мощностью не менее 40Вт.

5. Установите и припаяйте с обратной стороны печатной платы Con3, Con4, Con5.

6. Используя спирт, промойте печатную плату от остатков флюса!

7. Установите и припаяйте LCD-дисплей.

Внимание, каждый элемент устанавливается с той стороны печатной платы, на которой он отмечен маркировкой!

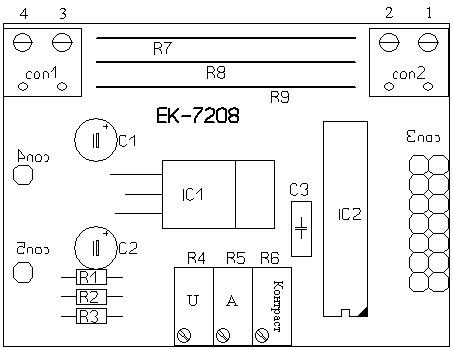

8. Подайте питание на собранный модуль, плюс питания на вх. 1, минус на вх. 2. см. рис. «расположение элементов на печатной плате»

9. Если на дисплее ничего не отображается (маленькая контрастность), то вращением движка R6 по часовой стрелке, добейтесь наиболее приятного изображения. Если контрастность велика, то вращайте против часовой. Настраивая контрастность, расположите дисплей под тем углом относительно глаз, под которым он будет использоваться в дальнейшем.

10. Подайте на вх. 4 измеряемое напряжение см. рис. «расположение элементов на печатной плате» максимально возможное, но не более 100В. Это позволит более точно откалибровать модуль. Подключите образцовый вольтметр или тестер к вх. 3 и вх. 4. Вращением движка R4 добейтесь такого же показания напряжения как у образцового вольтметра.

11. Подключите нагрузку, так как это показано на рис. «схема включения ампервольтметра». В разрыв разгрузки включите образцовый амперметр или тестер. Вращением движка R5 добейтесь такого же показания тока как у образцового амперметра. Следует использовать нагрузку с током, не менее 1,5А. Для более точной калибровки собранного модуля.

12. Перед использованием модуля, следует удалить защитную пленку с LCD-дисплея.

Внимание! При подключении соблюдайте полярность!

Измеряемый ток не должен превышать значения 10А.
