Код товара: EK361768

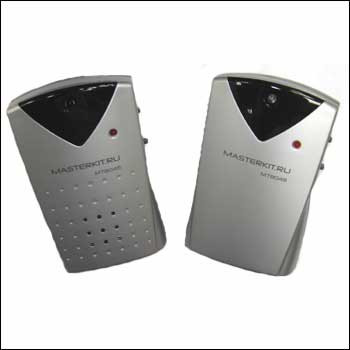

ИК-барьер с сигнализацией MT8045

Бренд: Мастер КИТ
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

ИК-барьер с сигнализацией MT8045

Где бы Вы ни были – на природе, в купе поезда, в номере отеля – просто поставьте два компактных беспроводных модуля друг напротив друга и если кто-то пересечет невидимую линию между ними, мгновенно сработает громкий звуковой сигнал.
MT8045 - Мобильная защита от непрошенных гостей

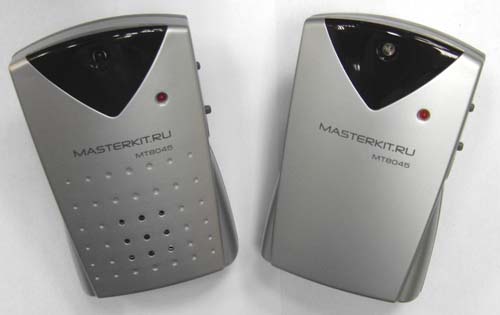

Общий вид
MT8045 - Мобильная защита от непрошенных гостей

Где бы Вы ни были – на природе, в купе поезда, в номере отеля – просто поставьте два компактных беспроводных модуля друг напротив друга и если кто-то пересечет невидимую линию между ними, мгновенно сработает громкий звуковой сигнал.

Технические характеристики

Дальность действия системы, м: до 20*

Передатчик

Источник питания:батареи 3х1.5В «АА»

либо сетевой адаптер 5…6В

Потребляемый ток

- в режиме «LOW»:6 мА
- в режиме «HI»:60 мА

Габариты:112х72х34 мм

Приёмник

Источник питания:батареи 3х1.5В «АА» либо сетевой адаптер 5…6В

Потребляемый ток:

- дежурный режим: 5 мА
- режим сигнализации: 30…70 мА
(в зависимости от уровня громкости и режима сигнализации)

Габариты:112х72х34 мм

* Максимальное значение в идеальных условиях. В случае ухудшения оптической проводимости среды (задымления, туман, осадки) возможны ложные срабатывания. В этом случае расстояние стабильной работы системы будет меньше максимального.

Инфракрасный барьер представляет собой систему из передатчика и приёмника. Передатчик излучает ИК-сигнал. Приёмник располагается напротив передатчика на расстоянии до 20 метров. До тех пор, пока на приёмник поступает ИК-сигнал от передатчика, система находится в дежурном режиме. В случае пересечения нарушителем невидимого ИК-луча и, соответственно, даже кратковременного исчезновения сигнала на входе приёмника, динамик издаёт громкий звуковой сигнал. Тип сигнала можно выбрать как тревожным («сирена» - подходит в случае использования системы в качестве охранной), так и мелодичным («дин-дон» - удобно в случае применения системы как автоинформатора о новых посетителях в магазине, например).

В устройствах применяются помехозащищённые технологии, поэтому система может работать в условиях яркого солнечного и искусственного света, в помещениях с люминесцентными лампами и т.п.

Как модуль передатчика, так и модуль приёмника могут работать как от внешнего напряжения 5 В или 6 В (сетевых адаптеров), так и от встроенных элементов питания, что сохраняет работоспособность системы в случае отсутствия сетевого напряжения или его перебоях.

Рекомендуется применять «алкалиновые» батареи, так как они обладают гораздо большей энергоёмкостью по сравнению с солевыми. Также допустимо использовать аккумуляторы типоразмера «АА», однако помните, что их подзарядка при подключении к устройствам внешнего питания 6В не осуществляется. Своевременно заряжайте аккумуляторы при помощи отдельного зарядного устройства!

Работа с устройством

Передатчик

Вставьте в батарейный отсек 3 батареи типа «АА», либо подключите адаптер питания 5…6В.

Включите питание переключателем «ON-OFF» («Вкл»-«Выкл»), при этом должен загореться красный индикаторный светодиод. Выберите необходимый уровень мощности излучения переключателем «LOW»-«HI» («Низкая»-«Высокая»).

В режиме пониженной мощности излучения энергопотребление передатчика в 10 раз меньше, что особенно важно при питании передатчика от батарей. Однако пониженная мощность излучения может привести к нестабильной работе системы на расстояниях между передатчиком и приёмником более 5 метров (проверьте экспериментально).

Жёстко зафиксируйте передатчик, например, повесив его за его крепёжное «ушко».

Приёмник

Вставьте в батарейный отсек 3 батареи типа «АА», либо подключите адаптер питания 5…6В.
Расположите приёмник напротив включенного передатчика на расстоянии до 20 метров.
Включите питание приёмника переключателем питания на его корпусе «ON-OFF» («Вкл»-«Выкл»), при этом должен загореться красный индикаторный светодиод.

Теперь имитируйте нештатную ситуацию, преградив ИК-луч ладонью. Динамик приёмника должен издать сигнал. Выберите режим сигнализации соответствующим переключателем:

- ALARM – тревожная сирена;
- CHIME – мелодичный звон;
- CHIME/C – повторяющийся мелодичный звон.

Желаемый уровень громкости установите соответствующим переключателем:

- LOW – тихий сигнал;
- MIDDLE – сигнал средней громкости;
- HIGH – громкий сигнал.

В случае неустойчивой работы системы:

- замените батареи питания передатчика и/или приёмника;

- подкорректируйте положение приёмника относительно передатчика. Лучшая дальность работы системы обеспечивается в случае расположения приёмника и передатчика на одной линии; по-крайней мере, угол разбаланса не должен превышать 30 градусов;

- для нивелирования ложных срабатываний системы от перемещения животных размещайте модули на некоторой высоте от земли;

- переведите переключатель уровня мощности передатчика в положение «HI».

------------------
