Код товара: BM9310

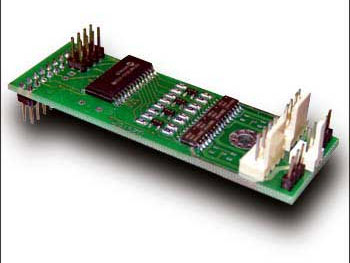

BM9310 -Модуль серии BASIC Pic с 8-ю силовыми биполярными выходами для управления шаговыми двигателями.

Бренд: Мастер КИТ
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

BM9310 -Модуль серии BASIC Pic с 8-ю силовыми биполярными выходами для управления шаговыми двигателями.

Все модули с наименованием BM93хх - расширяемые, коммутируемые и ультрагибкие электронные средства для сборки управляющих систем на микроконтроллерах. BM9310 предназначен для управления одним или двумя униполярными или биполярными шаговыми двигателями с двумя управляющими обмотками. Модуль работает автономно или в комплекте с другими модулями из набора BM93хх. Всего в серии BM93хх - более 100 компонентов.
Работает с биполярными ини униполярными вариантами двигателей. Одновременно может упрвлять двумя двигателями через отдельный разъем. Программно задавается "стоп" для каждого двигателя. Изменяемая скорость вращения каждого двигателя. Можно также использовать модуль как 8 мощных биполярных выходов. Ключи выходов управляются отдельно. Микроконтроллер PIC18F2520 может быть перепрограммирован для автономной работы или работы по специальному алгоритму.
Модуль BM9310, как и другие из этого набора, устанавливается на материнскую плату типа BM9301 – 04. Установка производится в любой очередности от 1 до 5 штук. Материнские платы коммутируются между собой.

Собственные управляющие электронные конструкции, собранные на BM93хх могут быть любой конфигурации: таймер, датчики, сервомоторы, осциллографы, иллюминация и даже «умный дом». Наборы подойдут даже для любителей робототехники. Каждый блок BM93х - небольшая монтажная плата, на которой есть большинство часто используемых интерфейсов, от коротких межмодульных I2C, SPI, параллельная шина, до сетевых типа RS485. Интерфейс гальванически развязан.
Материнские платы: BM9301...

Технические характеристики:
Скорость подключения к шине I2C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . до 400 кГц
Выходные напряжения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5…24 В
Ток нагрузки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1А
Число шагов в одном задании . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -32767…+32768
Размер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25.4x76.2x15 мм

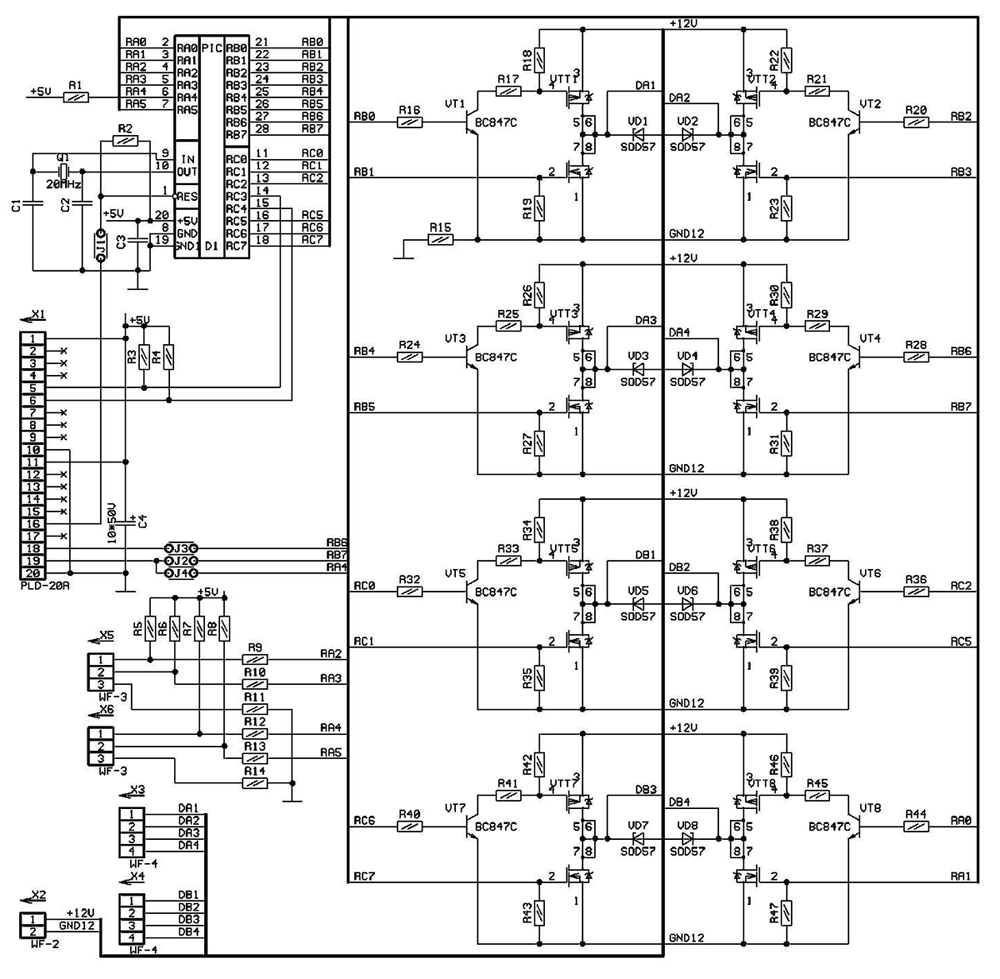

Полное описание модуля Схема модуля принципиальная

------------------
ИЬ9310:2101
