Код товара: BM9315

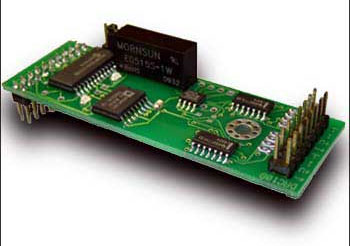

BM9315 - ЦАП-модуль серии BASIC Pic

Бренд: Мастер КИТ
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

BM9315 - ЦАП-модуль серии BASIC Pic

Все модули с наименованием BM93хх - расширяемые, коммутируемые и ультрагибкие электронные средства для сборки управляющих систем на микроконтроллерах. BM9315 - цифро-аналоговый преобразователь. Предназначен для работы в составе устройств, где требуются управляющие аналоговые сигналы. Модуль работает автономно или в комплекте с другими модулями из набора BM93хх. Всего в серии BM93хх - более 100 компонентов.

Модуль имеет 2 выхода с гальванической развязкой, 3 варианта сигналов для каждого выхода. Дополнительно 14 линий ввода/вывода присутствую на I2С. Можно использовать 5 дополнительных линий в режиме АЦП (10 бит). Модуль обеспечивает преобразование по 2 каналам, при канал содержит и потенциальный, и токовый выходы. Модуль использует ШИМ PIC18F2520 на частоте 31.25 кГц. Кроме того, микроконтроллер PIC18F2520 может быть перепрограммирован по собственному алгоритму.
Модуль BM9315, как и другие из этого набора, устанавливается на материнскую плату типа BM9301 – 04. Установка производится в любой очередности от 1 до 5 штук. Материнские платы коммутируются между собой.

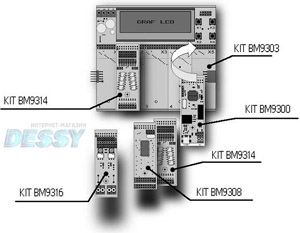

Схема подключения к матплате
Собственные управляющие электронные конструкции, собранные на BM93хх могут быть любой конфигурации: таймер, датчики, сервомоторы, осциллографы, иллюминация и даже «умный дом». Наборы подойдут даже для любителей робототехники. Каждый блок BM93х - небольшая монтажная плата, на которой есть большинство часто используемых интерфейсов, от коротких межмодульных I2C, SPI, параллельная шина, до сетевых типа RS485. Интерфейс гальванически развязан.
Материнские платы: BM9301...

Технические характеристики:
Интерфейс . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I2С
Разрядность ЦАП . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 бит
Частота ШИМ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . до 31.25 КГц
Скорость обмена данными по I2С . . . . . . . . . . . . . . . . . . . . . . . . . . . . до 400 кбит/с
Гальваническая развязка входов от интерфейса I2С не хуже. . . . . . . . . . . . . 2,5 кВ
Размер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25.4x76.2x20 мм

Полное описание модуля

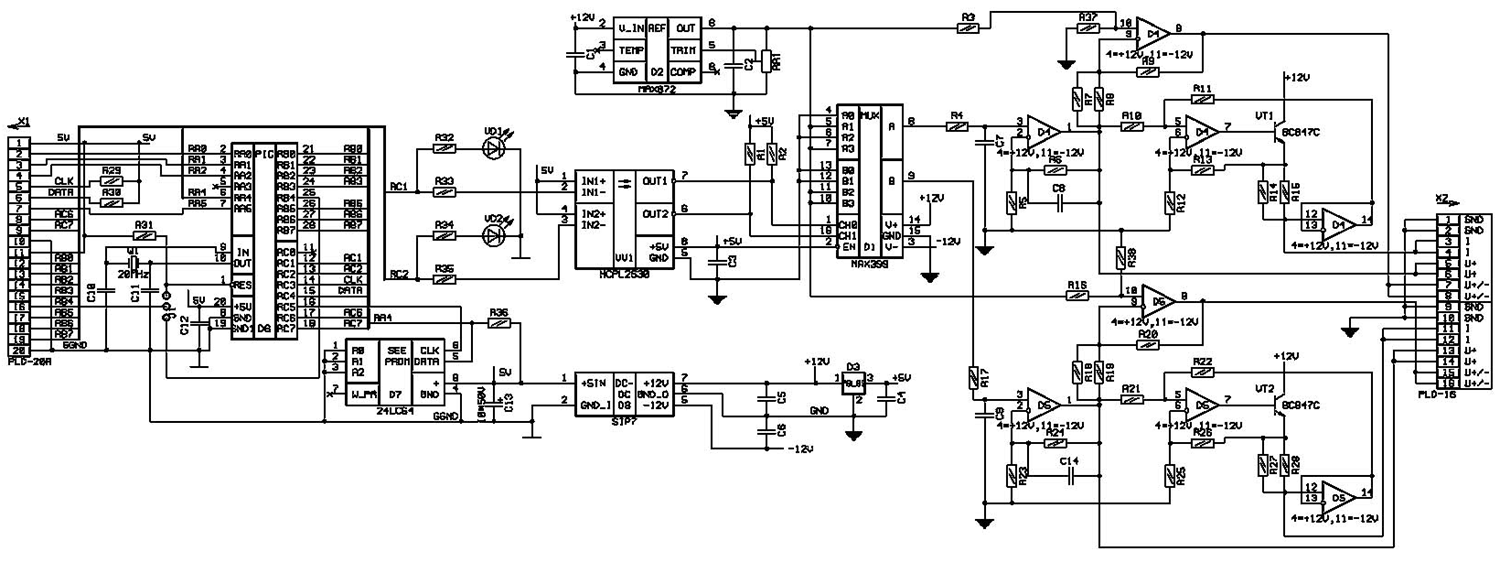

Схема модуля принципиальная



------------------
ИЬ9315:4614
