Код товара: VDG011

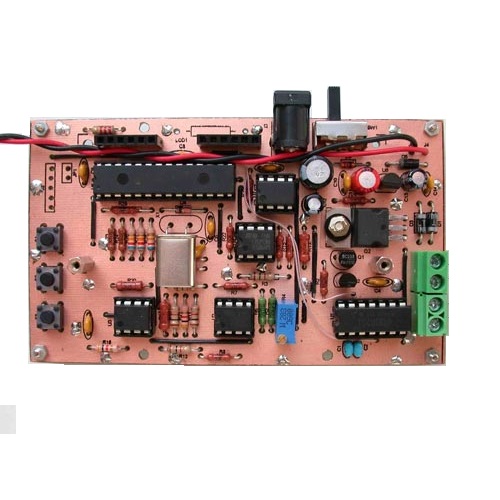

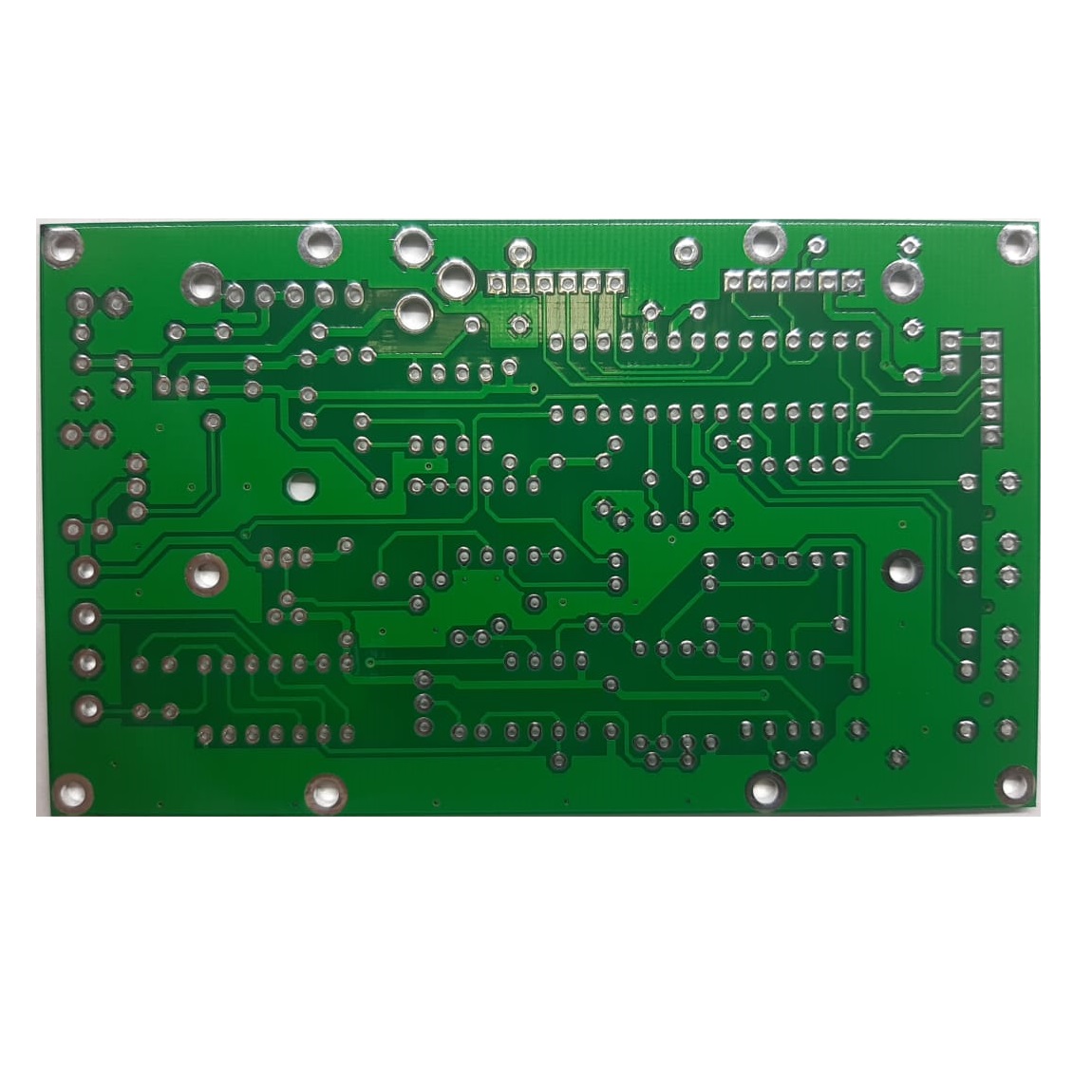

Плата печатная двухсторонняя для изготовления прибора c описанием + все детали. Корпус 140х71х31 в комплекте.

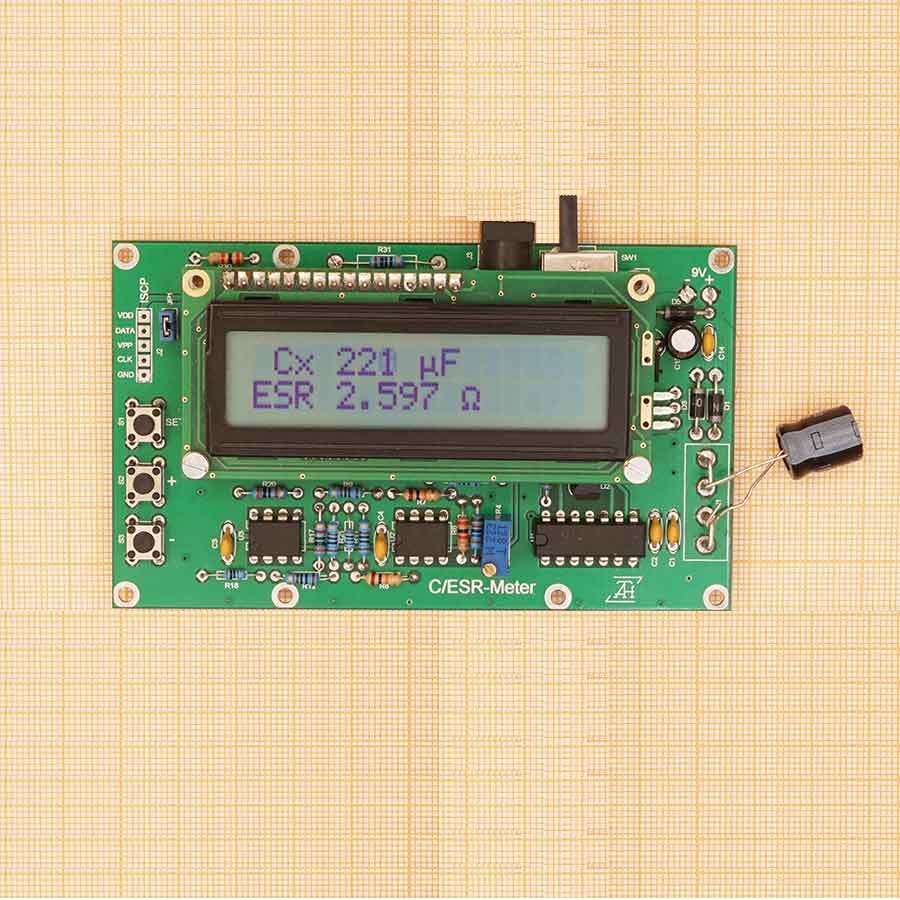

Прибор предназначен для определения исправности электролитических конденсаторов путем измерения емкости (С) и последовательного эквивалентного сопротивления (ESR) и вывода измеренных значений в цифровом формате на ЖКИ.
Прибор не является точным инструментом, однако его точности достаточно для радиолюбительской практики и ремонта радиоэлектронных устройств.Напряжение на тестируемом элементе около 100 мВ, что позволяет проводить измерения внутрисхемно.
Поставляется в виде набора деталей для самостоятельной сборки.

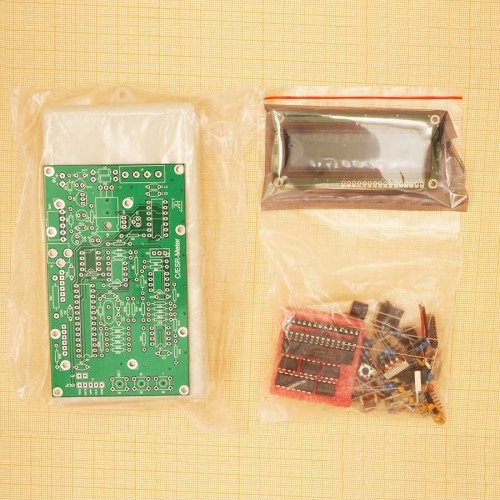

В комплекте - все необходимые детали, печатная плата и корпус.
Пределы измерения:
• Ёмкость C: 1...15 0000 мкФ
• Сопротивление ESR: 0...10 Ом с разрешением 0,001 Ом
• Размер платы: 65 х 108 мм.
Принцип измерения ESR основан на измерении величины падения напряжения на конденсаторе при отключении его от источника тока.
Ёмкость определяется путём измерения времени заряда конденсатора стабильным током 10 мА.
Практически это выглядит так - конденсатор предварительно разряжается, включается источник тока 10 мА, оба входа измерительного усилителя подключаются на Сх, делается задержка порядка 3,6 мкс для устранения влияния звона в проводах. Одновременно через ключи U1:A, U1:B заряжается конденсатор С1, который собственно и запоминает самое большое напряжение, которое было на Cx. Следующим шагом размыкаются ключи U1:A, U1:B и выключается источник тока. Инвертирующий вход ДУ (дифференциального усилителя) U2:B ,U2:B остается подключённым к Сх, на котором после выключения тока напряжение падает на величину 10мА*ESR. Далее измеряется напряжение на выходе ДУ - там два канала, один с коэффициентом усиления (КУ) = 330 для предела 1 Ом и КУ = 33 для 10 Ом. Эти же аналоговые цепи используются и для измерения ёмкости.
Назначение кнопок.
Включение прибора при нажатой кнопке «Set» переводит его в режим установки корректирующих коэффициентов.
Их всего три - для каналов 1 Ом, 10 Ом и для ёмкости.
Изменение коэффициентов кнопками «+» и «-», запись в EEPROM (энергонезависимую память микроконтроллера) и перебор - кнопкой «Set».
Имеется так же отладочный режим. В этом режиме на индикатор выводятся измеренные значения без обработки: для ёмкости - состояние таймера (примерно 15 отсчетов на 1 мкФ) и оба канала измерения ESR (1 шаг АЦП=5V/1024). Переход в отладочный режим - при нажатой кнопке «+»
Комплектность.

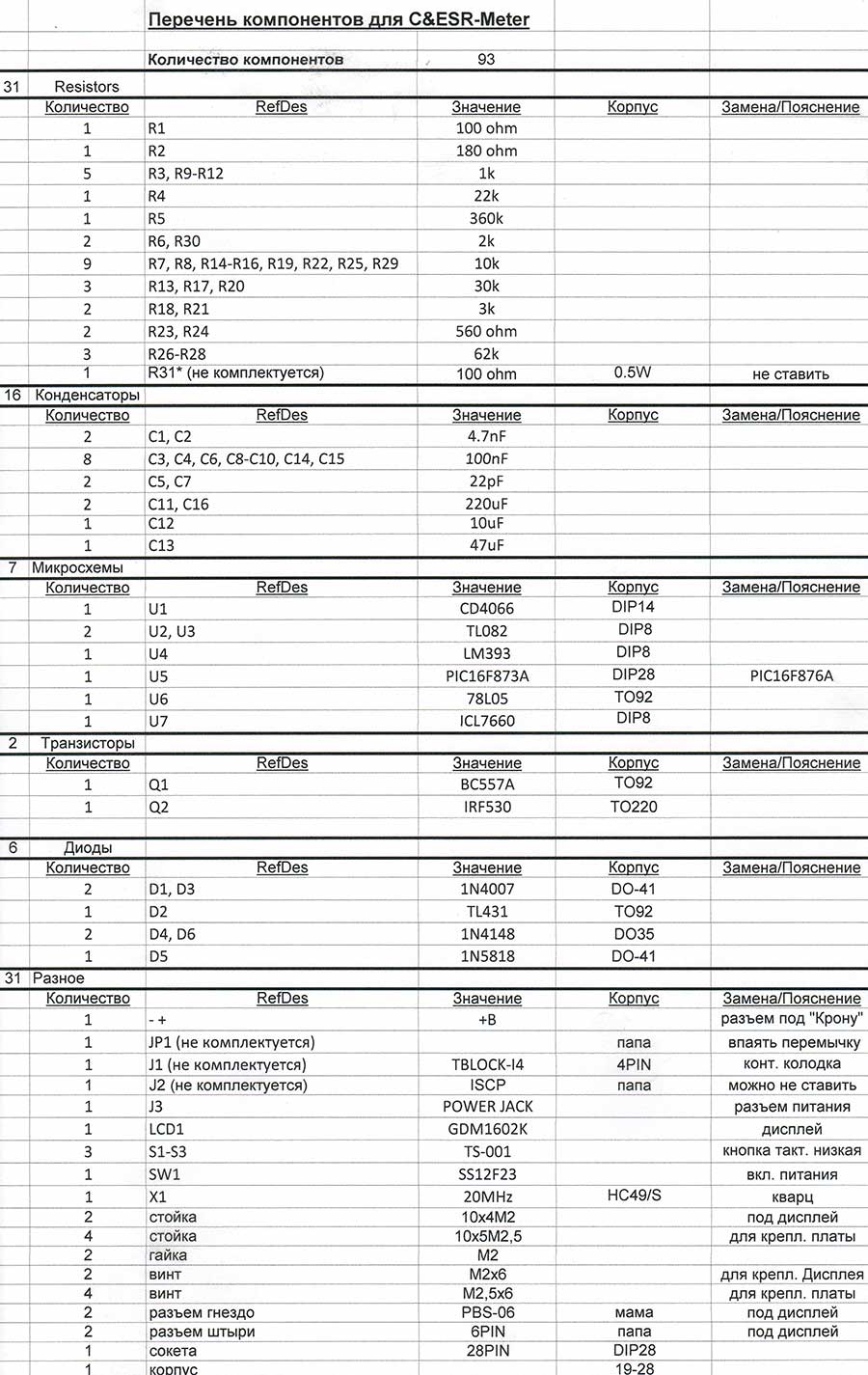

В таблице - все детали необходимые для сборки и их наличие в наборе.
R31, отмеченный звёздочкой, нужен только в том случае, если Вы хотите использовать дисплей с подсветкой. Ток подобрать согласно даташиту на дисплей.
Сборка прибора.

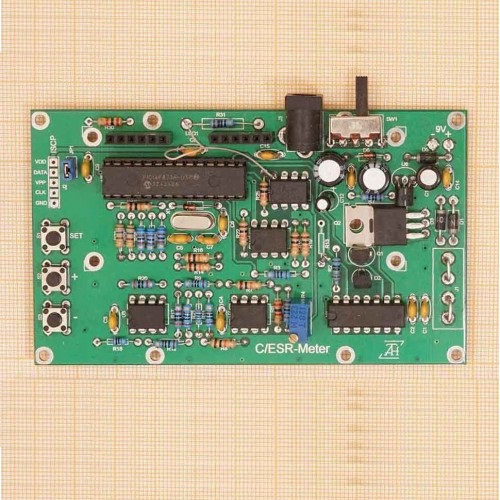

Очень проста. Все установочные места для элементов на плате обозначены и подписаны. В комплекте документации есть список компонентов, руководствуясь которым и нужно устанавливать элементы на плату. Чтобы не повредить плату и сами элементы, пайку нужно производить легкоплавким припоем. Паяльник должен быть соответствующей мощности и аккуратно заточен, желательно с регулятором температуры, так как перегрев места пайки может привести к отслаиванию печатных проводников. Правильный выбор температуры паяльника и использование качественного припоя с флюсом позволяет выполнять красивую, аккуратную и главное безопасную пайку. После пайки необходимо тщательно промыть входные цепи (контактная колодка, микросхемы U1, U2)На плате предусмотрено место для установки гасящего резистора, необходимого для использования подсветки дисплея. Что бы задействовать подсветку, нужно свободный вывод резистора соединить отрезком провода с плюсовым выводом гнезда внешнего питания. В этом случае подсветка будет включаться сразу при включении внешнего источника питания. Если набор комплектуется дисплеем без подсветки, то гасящий резистор может отсутствовать. Номинал резистора нужно в этом случае подобрать самостоятельно.Так же на плате предусмотрено место для установки разъема ISCP (внутрисхемного программирования микроконтроллера) и перемычки JP1, которую нужно разомкнуть при программировании. Если разъем ISCP использоваться не будет, то перемычку JP1 нужно замкнуть!!!
Настройка.
При первом включении - проверить наличие +5V после 78L05 и-5V (4.7V) на выходе U7. Если напряжение чуть ниже – это нормально.Дать прибору прогреться несколько минут.
Установка нуля.
Замкнуть накоротко входные клеммы, или щупы. Удерживая нажатой кнопку "+", с помощью R4 добиваемся минимальных, но не нулевых показаний (!) одновременно по обоим каналам 1? и10?. Показания между каналами могут сильно отличаться – до 10 раз.
Не отпуская кнопку «+», нажать кнопку «Set» - на индикатор выведется сообщение о сохранении U0 в EEPROM.
Калибровка.
Для калибровки потребуются образцовые резисторы, с допуском не хуже 1%, сопротивлением 1 Ом, или меньше и 10 Ом, или около того, и электролитический конденсатор с известной емкостью. Так же понадобится конденсатор с нулевым ESR, например К73-17В емкостью от 1 мкФ и больше. Определяем поправочные коэффициенты.
Включить питание, измерить известную емкость и запомнить показания прибора, выключить питание. Удерживая нажатой кнопку «Set» включить питание, повторным нажатием кнопки «Set» выбрать последовательно один из трех каналов: 1?, 10?, Cx. В данном случае выбрать канал Сх.
Coeff for Cx
1.055
Рассчитать новый поправочный коэффициент для ёмкости. Для этого ёмкость конденсатора разделить на показания прибора и умножить на значение старого коэффициента. Кнопками «+» и «-» установить новый поправочный коэффициент.
Пример:
Берём конденсатор с известной ёмкостью, пусть это будет 1150 мкФ, измеряем и получаем показания 1300 мкФ. Делим ёмкость на измеренное значение - 1150/1300=0.8846. Умножаем полученное число на коэффициент, который сейчас записан в EEPROM, в нашем примере 0.8846*1.055=0.933253. Округляем до 0.933 и вводим это значение для канала Сх.Аналогично определяются коэффициенты для каналов 1 Ом и10 Ом только последовательно с резистором нужно включить конденсатор с нулевым ESR например К73-17В ёмкостью от 1 мкФ и больше. Для канала 1 Ом взять резистор сопротивлением 1 Ом, или меньше. Соответственно для канала 10 Ом взять резистор 10 Ом, или около того. После установки коэффициентов выключить питание, их значения сохранятся в энергонезависимой памяти (EEPROM) микроконтроллера.
На этом калибровка закончена.
Нормально работающий прибор при свободных щупах должен показывать следующее:
Cx ---
ESR>12.047 Ом
Значение ESR в конкретном экземпляре может отличаться на несколько Ом. При закороченных щупах показания должны быть нулевыми. В первые несколько минут после включения прибора может наблюдаться незначительный «уход нуля».
Надпись Cx ----
Выводится в след. случаях:
1. При измерении ёмкости срабатывает тайм-аут, т.е. за отведённое время измерения прибор не дождался переключения обоих компараторов. Это происходит при измерении резисторов, закороченных щупах, либо когда измеряемая ёмкость >150000 мкФ и т.п.
2. Когда напряжение, измеренное на выходе DA2.2 превысит 0x300 (это показания АЦП в 16-ричном коде), процедура измерения ёмкости не выполняется и на индикатор также выводится Cx ----. При разомкнутых щупах (или R>10 Ом) так и должно быть.
Знак ">" в строке ESR появляется при превышении напряжения на выходе DA2.2 0x300 (в единицах АЦП).
Защита входных цепей традиционна - два встречно-параллельных диода и малоэффективна. Лучше эту задачу решить механически - с помощью специальных щупов, которые в обычном состоянии замкнуты между собой через сопротивление порядка 5 Ом, а при нажатии на щуп, или кнопку эта цепь размыкалась бы.
Выносные щупы.
Выносные щупы подключаются по четырёх проводной схеме для уменьшения влияния сопротивления проводов на результат измерения. Провода, идущие на массу и транзистор Q2 нужно взять потолще (1...1,5 мм^2). Два других могут быть сечением 0.25 мм^2.
Разумеется, что при изготовлении таких щупов необходимо принять меры по изоляции любых токопроводящих цепей, что бы избежать случайного прикосновения к оголённым проводникам.

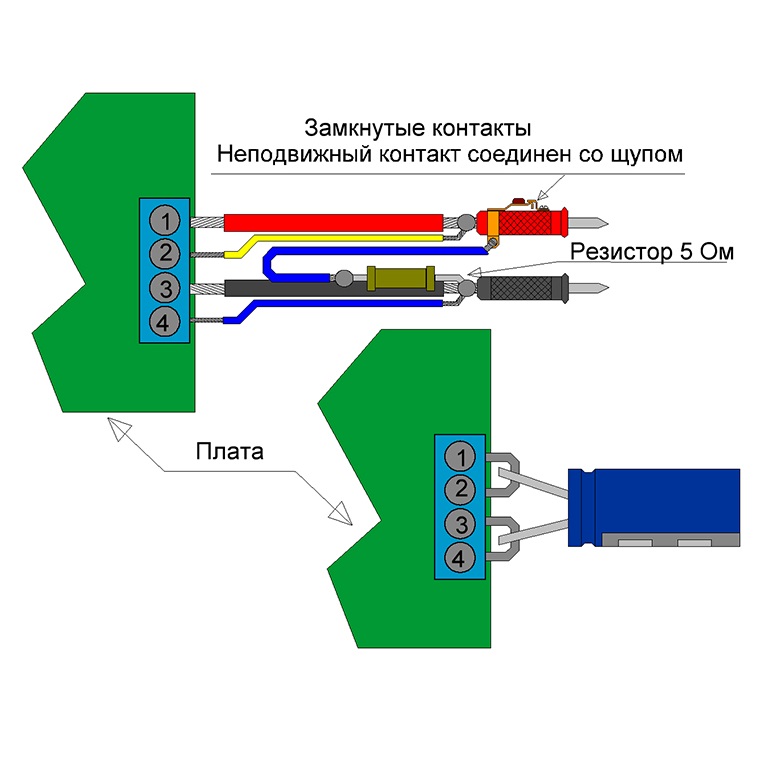

Возможная конструкция щупов показана на рисунке:
Если щупы не используются, то нужно закоротить контакты 1-2 и 3-4.
Работа с прибором.
После включения прибор готов к работе.
Замкнуть щупы накоротко, показания должны стать нулевыми.
Иногда может потребоваться несколько минут для прогрева и установки нуля.
Перед подключением измеряемого конденсатора его необходимо разрядить!!! В противном случае прибор может выйти из строя.
При использовании специальных щупов вероятность повреждения прибора минимальна.

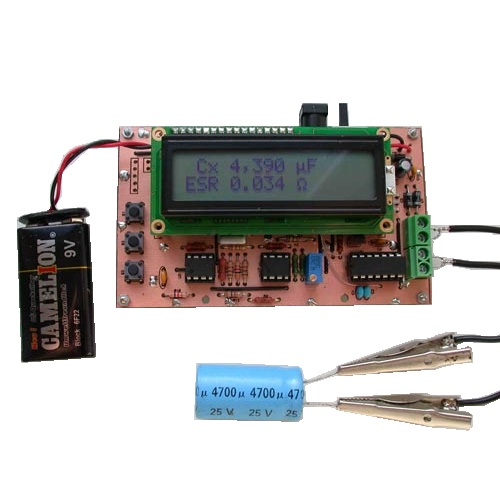

Пользоваться щупами следует так: убедиться, что контакты кнопки замкнуты (прибор должен показывать сопротивление разрядного резистора), подключить щупы к измеряемому конденсатору, соблюдая полярность (минус конденсатора на землю), нажать кнопку на щупе, считать показания.
Следует принимать в расчёт, что внутрисхемные измерения не всегда бывают объективными.
Это обусловливается схемотехническими особенностями тестируемого устройства.
Так, если в схеме имеются параллельно включённые конденсаторы, например, фильтрующие питание, то их ёмкость будет суммироваться, а значение ESR будет соответствовать конденсатору с наименьшим сопротивлением.
Напряжение на тестируемом элементе около 100 мВ, что позволяет проводить измерения внутрисхемно.
Набор VDG011 Измеритель емкости и последовательного эквивалентного сопротивления электролитических конденсаторов - C/ESR-meter
Бренд: VDG
Частные лица могут оформить заказ на сайте или по телефону: +7 495 11 86 086. При заказе называйте код товара: VDG011
Юридические лица получат счёт по запросу на наш e-mail. Присылайте ваши реквизиты, наши коды товаров и их количества.
Стоимость доставки по вашей просьбе можем включить в стоимость товаров. Работаем без НДС.
Юридические лица получат счёт по запросу на наш e-mail. Присылайте ваши реквизиты, наши коды товаров и их количества.
Стоимость доставки по вашей просьбе можем включить в стоимость товаров. Работаем без НДС.
 |
|
|
Прибор предназначен для определения исправности электролитических конденсаторов путем измерения емкости (С) и последовательного эквивалентного сопротивления (ESR) и вывода измеренных значений в цифровом формате на ЖКИ.
Прибор не является точным инструментом, однако его точности достаточно для радиолюбительской практики и ремонта радиоэлектронных устройств.Напряжение на тестируемом элементе около 100 мВ, что позволяет проводить измерения внутрисхемно.
Поставляется в виде набора деталей для самостоятельной сборки.
В комплекте - все необходимые детали, печатная плата и корпус.
Пределы измерения:
• Ёмкость C: 1...15 0000 мкФ
• Сопротивление ESR: 0...10 Ом с разрешением 0,001 Ом
• Размер платы: 65 х 108 мм.
Принцип измерения ESR основан на измерении величины падения напряжения на конденсаторе при отключении его от источника тока.
Ёмкость определяется путём измерения времени заряда конденсатора стабильным током 10 мА.
Практически это выглядит так - конденсатор предварительно разряжается, включается источник тока 10 мА, оба входа измерительного усилителя подключаются на Сх, делается задержка порядка 3,6 мкс для устранения влияния звона в проводах. Одновременно через ключи U1:A, U1:B заряжается конденсатор С1, который собственно и запоминает самое большое напряжение, которое было на Cx. Следующим шагом размыкаются ключи U1:A, U1:B и выключается источник тока. Инвертирующий вход ДУ (дифференциального усилителя) U2:B ,U2:B остается подключённым к Сх, на котором после выключения тока напряжение падает на величину 10мА*ESR. Далее измеряется напряжение на выходе ДУ - там два канала, один с коэффициентом усиления (КУ) = 330 для предела 1 Ом и КУ = 33 для 10 Ом. Эти же аналоговые цепи используются и для измерения ёмкости.
Назначение кнопок.
Включение прибора при нажатой кнопке «Set» переводит его в режим установки корректирующих коэффициентов.
Их всего три - для каналов 1 Ом, 10 Ом и для ёмкости.
Изменение коэффициентов кнопками «+» и «-», запись в EEPROM (энергонезависимую память микроконтроллера) и перебор - кнопкой «Set».
Имеется так же отладочный режим. В этом режиме на индикатор выводятся измеренные значения без обработки: для ёмкости - состояние таймера (примерно 15 отсчетов на 1 мкФ) и оба канала измерения ESR (1 шаг АЦП=5V/1024). Переход в отладочный режим - при нажатой кнопке «+»
Комплектность.
В таблице - все детали необходимые для сборки и их наличие в наборе.
R31, отмеченный звёздочкой, нужен только в том случае, если Вы хотите использовать дисплей с подсветкой. Ток подобрать согласно даташиту на дисплей.
Сборка прибора.
Очень проста. Все установочные места для элементов на плате обозначены и подписаны. В комплекте документации есть список компонентов, руководствуясь которым и нужно устанавливать элементы на плату. Чтобы не повредить плату и сами элементы, пайку нужно производить легкоплавким припоем. Паяльник должен быть соответствующей мощности и аккуратно заточен, желательно с регулятором температуры, так как перегрев места пайки может привести к отслаиванию печатных проводников. Правильный выбор температуры паяльника и использование качественного припоя с флюсом позволяет выполнять красивую, аккуратную и главное безопасную пайку. После пайки необходимо тщательно промыть входные цепи (контактная колодка, микросхемы U1, U2)На плате предусмотрено место для установки гасящего резистора, необходимого для использования подсветки дисплея. Что бы задействовать подсветку, нужно свободный вывод резистора соединить отрезком провода с плюсовым выводом гнезда внешнего питания. В этом случае подсветка будет включаться сразу при включении внешнего источника питания. Если набор комплектуется дисплеем без подсветки, то гасящий резистор может отсутствовать. Номинал резистора нужно в этом случае подобрать самостоятельно.Так же на плате предусмотрено место для установки разъема ISCP (внутрисхемного программирования микроконтроллера) и перемычки JP1, которую нужно разомкнуть при программировании. Если разъем ISCP использоваться не будет, то перемычку JP1 нужно замкнуть!!!
Настройка.
При первом включении - проверить наличие +5V после 78L05 и-5V (4.7V) на выходе U7. Если напряжение чуть ниже – это нормально.Дать прибору прогреться несколько минут.
Установка нуля.
Замкнуть накоротко входные клеммы, или щупы. Удерживая нажатой кнопку "+", с помощью R4 добиваемся минимальных, но не нулевых показаний (!) одновременно по обоим каналам 1? и10?. Показания между каналами могут сильно отличаться – до 10 раз.
Не отпуская кнопку «+», нажать кнопку «Set» - на индикатор выведется сообщение о сохранении U0 в EEPROM.
Калибровка.
Для калибровки потребуются образцовые резисторы, с допуском не хуже 1%, сопротивлением 1 Ом, или меньше и 10 Ом, или около того, и электролитический конденсатор с известной емкостью. Так же понадобится конденсатор с нулевым ESR, например К73-17В емкостью от 1 мкФ и больше. Определяем поправочные коэффициенты.
Включить питание, измерить известную емкость и запомнить показания прибора, выключить питание. Удерживая нажатой кнопку «Set» включить питание, повторным нажатием кнопки «Set» выбрать последовательно один из трех каналов: 1?, 10?, Cx. В данном случае выбрать канал Сх.
Coeff for Cx
1.055
Рассчитать новый поправочный коэффициент для ёмкости. Для этого ёмкость конденсатора разделить на показания прибора и умножить на значение старого коэффициента. Кнопками «+» и «-» установить новый поправочный коэффициент.
Пример:
Берём конденсатор с известной ёмкостью, пусть это будет 1150 мкФ, измеряем и получаем показания 1300 мкФ. Делим ёмкость на измеренное значение - 1150/1300=0.8846. Умножаем полученное число на коэффициент, который сейчас записан в EEPROM, в нашем примере 0.8846*1.055=0.933253. Округляем до 0.933 и вводим это значение для канала Сх.Аналогично определяются коэффициенты для каналов 1 Ом и10 Ом только последовательно с резистором нужно включить конденсатор с нулевым ESR например К73-17В ёмкостью от 1 мкФ и больше. Для канала 1 Ом взять резистор сопротивлением 1 Ом, или меньше. Соответственно для канала 10 Ом взять резистор 10 Ом, или около того. После установки коэффициентов выключить питание, их значения сохранятся в энергонезависимой памяти (EEPROM) микроконтроллера.
На этом калибровка закончена.
Нормально работающий прибор при свободных щупах должен показывать следующее:
Cx ---
ESR>12.047 Ом
Значение ESR в конкретном экземпляре может отличаться на несколько Ом. При закороченных щупах показания должны быть нулевыми. В первые несколько минут после включения прибора может наблюдаться незначительный «уход нуля».
Надпись Cx ----
Выводится в след. случаях:
1. При измерении ёмкости срабатывает тайм-аут, т.е. за отведённое время измерения прибор не дождался переключения обоих компараторов. Это происходит при измерении резисторов, закороченных щупах, либо когда измеряемая ёмкость >150000 мкФ и т.п.
2. Когда напряжение, измеренное на выходе DA2.2 превысит 0x300 (это показания АЦП в 16-ричном коде), процедура измерения ёмкости не выполняется и на индикатор также выводится Cx ----. При разомкнутых щупах (или R>10 Ом) так и должно быть.
Знак ">" в строке ESR появляется при превышении напряжения на выходе DA2.2 0x300 (в единицах АЦП).
Защита входных цепей традиционна - два встречно-параллельных диода и малоэффективна. Лучше эту задачу решить механически - с помощью специальных щупов, которые в обычном состоянии замкнуты между собой через сопротивление порядка 5 Ом, а при нажатии на щуп, или кнопку эта цепь размыкалась бы.
Выносные щупы.
Выносные щупы подключаются по четырёх проводной схеме для уменьшения влияния сопротивления проводов на результат измерения. Провода, идущие на массу и транзистор Q2 нужно взять потолще (1...1,5 мм^2). Два других могут быть сечением 0.25 мм^2.
Разумеется, что при изготовлении таких щупов необходимо принять меры по изоляции любых токопроводящих цепей, что бы избежать случайного прикосновения к оголённым проводникам.
Возможная конструкция щупов показана на рисунке:
Если щупы не используются, то нужно закоротить контакты 1-2 и 3-4.
Работа с прибором.
После включения прибор готов к работе.
Замкнуть щупы накоротко, показания должны стать нулевыми.
Иногда может потребоваться несколько минут для прогрева и установки нуля.
Перед подключением измеряемого конденсатора его необходимо разрядить!!! В противном случае прибор может выйти из строя.
При использовании специальных щупов вероятность повреждения прибора минимальна.
Пользоваться щупами следует так: убедиться, что контакты кнопки замкнуты (прибор должен показывать сопротивление разрядного резистора), подключить щупы к измеряемому конденсатору, соблюдая полярность (минус конденсатора на землю), нажать кнопку на щупе, считать показания.
Следует принимать в расчёт, что внутрисхемные измерения не всегда бывают объективными.
Это обусловливается схемотехническими особенностями тестируемого устройства.
Так, если в схеме имеются параллельно включённые конденсаторы, например, фильтрующие питание, то их ёмкость будет суммироваться, а значение ESR будет соответствовать конденсатору с наименьшим сопротивлением.
Напряжение на тестируемом элементе около 100 мВ, что позволяет проводить измерения внутрисхемно.
Описание в формате DOC
Прошивка, описание, спецификация, схема монтажа, схема электрическая принципиальная
------------------
МВП011:2970
