Данный модуль отличается высокими характеристиками при низком энергопотреблении.
Режим защиты от короткого замыкания и перегрева предопределяет высокую надежность и отказоустойчивость усилителя.
Питание усилителя может осуществляться от USB-порта компьютера.
Это очень удобно, так как не требуется приобретать дополнительный источник питания.
Достаточно соединить модуль с компьютером при помощи стандартного кабеля с разъёмом mini-USB.
Если же планируется использовать модуль как портативный усилитель, его можно запитать от стандартного литиевого аккумулятора (например, от сотового телефона) напряжением 3,7 В.
Предлагаемый модуль усилителя позволяет реализовать принцип: купил – подключил.
Данный модуль отличается высокими характеристиками при низком энергопотреблении. Режим защиты от короткого замыкания и перегрева предопределяет высокую надежность и отказоустойчивость усилителя.
Питание усилителя может осуществляться от USB-порта компьютера. Это очень удобно, так как не требуется приобретать дополнительный источник питания. Достаточно соединить модуль с компьютером при помощи стандартного кабеля с разъёмом mini-USB.
Если же планируется использовать модуль как портативный усилитель, его можно запитать от стандартного литиевого аккумулятора (например, от сотового телефона) напряжением 3,7 В. Усилитель построен на IC LN4088
Технические характеристики (при Uпит = 5В)
Напряжение питания, В - +2..5.5
Выходная мощность R= 4Ω (КНИ = 1% ) - 2 х 2.2 Вт
Выходная мощность R= 8Ω (КНИ=1%) - 2 х 1.4 Вт
Потребляемый ток:
- при отсутствии входного сигнала
- максимальный (R= 4Ω P= 2.2 Вт) - менее 7 мА
до 400 мА
Мин. сопротивление нагрузки, Ом - 4
Максимальное входное напряжение, В - 0,8
Диапазон воспроизводимых частот, Гц - 20 - 20000
Динамический диапазон, дБ. - ≥80
Отношение сигнал/шум
(Rн=8Ом, Pвых=0.35 Вт), дБ - 95
Общие гармонические искажения + шум(Rн=8 Ом, F=1 кГц, Pвых=0.4 Вт), %. - 0,05
Габаритные размеры модуля, мм
- передняя панель 15 x 50
- глубина 23

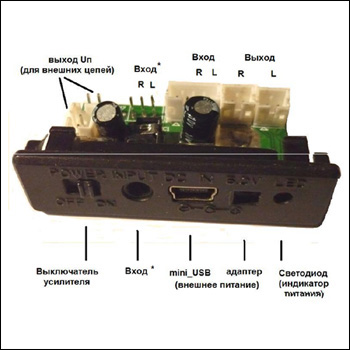

* Для подключения данных входов требуется припаять на плате перемычки на позиции R3, R4.
Для подготовленных радиолюбителей

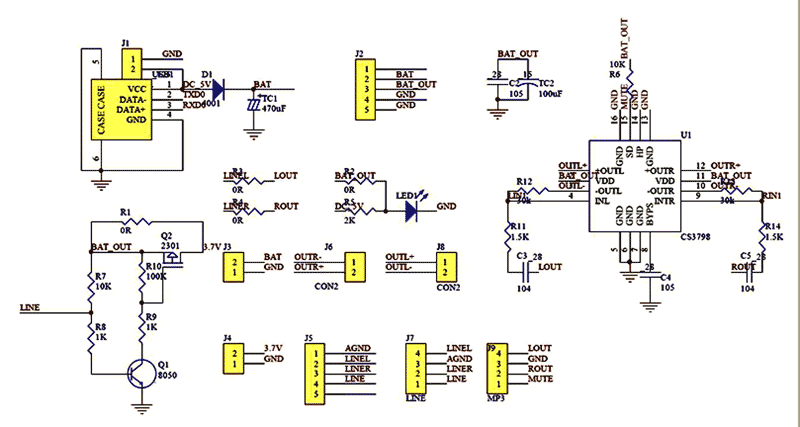

Некоторые компоненты в модуле не распаяны. При желании, руководствуясь приведённой на рисунке внизу описания схемой, можно доработать конструкцию и реализовать функцию заряда внешней АКБ.
Комплект поставки
Модуль усилителя 1
Инструкция - 1
Упаковка - 1
------------------
