Код товара: EK-SVAL0013PW-100V-I10A

EK-SVAL0013PW-100V-I10A - цифровой вольтметр + амперметр постоянного тока

Бренд: EKITS
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

EK-SVAL0013PW-100V-I10A - цифровой вольтметр + амперметр постоянного тока

До 100 В, до 10 А, белая подсветка, позитив.

Встраиваемый цифровой вольтметр + амперметр постоянного тока.

Технические характеристики

Параметр Значение
Напряжение питания 6...35V
Потребляемый ток 0,03А
Диапазон измеряемых напряжений 0...+99.9V
Диапазон измеряемых токов -9,99A..9,99А
Дискретность измерения напряжения 0,1V
Дискретность измерения тока 0,01А
Погрешность измерения напряжения 1%
Погрешность измерения тока 2%
Дисплей / подсветка Позитив / белая

Расшифровка наименования SVAL0013

Описание

Устройство предназначено для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

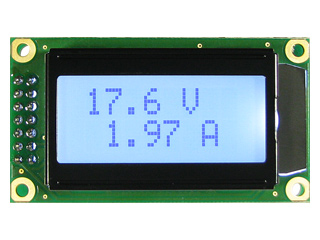

Прибор питается от источника питания напряжением от 6 до 35В. В верхней строке дисплея отображается измеренное значение напряжения. В нижней строке – протекающий ток. Возможно измерение тока в обоих полярностях, что позволяет использовать модуль в системах электропитания с использованием аккумуляторов и позволяет контролировать кроме напряжения зарядный и разрядный токи. Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-дисплея. Плата LCD-дисплея установлена поверх платы контроллера.

Устройство имеет два клемника под отвертку, по два контакта каждый. Назначение выводов: 1 - питание (6..35В), 2 – общий, 4 – вход вольтметра, 3 – вход амперметра.

При превышении максимального напряжения на дисплее отображается ERR V

При превышении максимального тока на дисплее отображается ERR A

Для конструирования регулируемого лабораторного блока питания с цифровой индикацией выходного напряжения и потребляемого тока, рекомендуется использовать совместно с импульсным стабилизатором EK-2596.

Внимание! При подключении соблюдайте полярность!

Измеряемый ток не должен превышать значения 10А.

Простая схема включения
Включение ампервольтметра

Схема включения ампервольтметра с модулем EK-2596
Включение ампервольтметра с EK-2596

Габаритные размеры
Габаритные размеры SVAL0013



------------------
