Код товара: EK-SVAL0013PN-10V-I1A

EK-SVAL0013PN-10V-I1A - цифровой вольтметр + амперметр постоянного тока

Бренд: EKITS
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

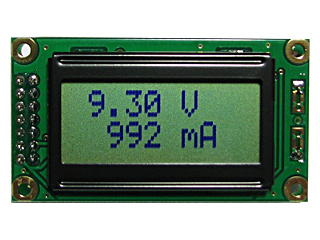

EK-SVAL0013PN-10V-I1A - цифровой вольтметр + амперметр постоянного тока

До 10 В, до 1 А, без подсветки, позитив

Встраиваемый цифровой вольтметр + амперметр постоянного тока.

Технические характеристики

Параметр Значение
Напряжение питания 6...35V
Потребляемый ток 0,007А
Диапазон измеряемых напряжений 0...+9.99V
Диапазон измеряемых токов -999mA..999mА
Дискретность измерения напряжения 0,01V
Дискретность измерения тока 1mА
Погрешность измерения напряжения 1%
Погрешность измерения тока 2%
Дисплей / подсветка Позитив / без подсветки

Расшифровка наименования SVAL0013

Описание

Устройство предназначено для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения. Совместно с EK-2596 может использоваться для заряда различных аккумуляторов в ручном режиме.

Прибор питается от источника питания напряжением от 6 до 35В.

В верхней строке дисплея отображается измеренное значение напряжения. В нижней строке – протекающий ток.

Возможно измерение тока в обоих полярностях, что позволяет использовать модуль в системах электропитания с использованием аккумуляторов и позволяет контролировать кроме напряжения зарядный и разрядный токи. Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-дисплея. Плата LCD-дисплея установлена поверх платы контроллера.

Устройство имеет два клемника под отвертку, по два контакта каждый. Назначение выводов: 1 - питание (6..35В), 2 – общий, 4 – вход вольтметра, 3 – вход амперметра.

При превышении максимального напряжения на дисплее отображается ERR V

При превышении максимального тока на дисплее отображается ERR mA

Для конструирования регулируемого лабораторного блока питания с цифровой индикацией выходного напряжения и потребляемого тока, рекомендуется использовать совместно с импульсным стабилизатором EK-2596.

Внимание! При подключении соблюдайте полярность!

Измеряемый ток не должен превышать значения 5А.

Простая схема включения

Простая схема включение ампервольтметра

Схема включения ампервольтметра с модулем EK-2596

Схема включение ампервольтметра с модулем EK-2596

Габаритные размеры
Габаритные размеры SVAL0013



------------------
