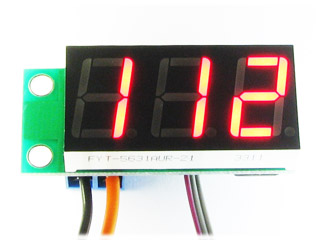

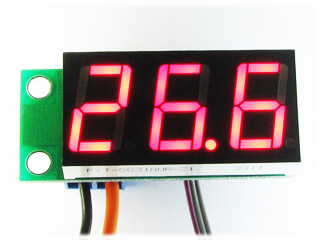

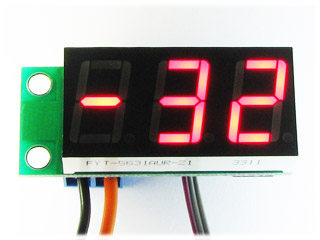

Встраиваемый цифровой термометр с выносным датчиком, ультра-яркий красный индикатор
Бренд: EKITS
 |
|
|
Миниатюрный цифровой встраиваемый термометр
с выносным датчиком. Ультра яркий красный индикатор.

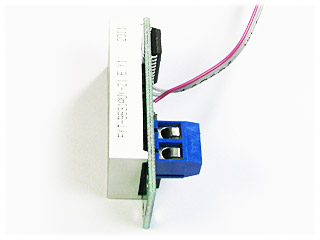

Изделие предназначено для измерения температуры и состоит из модуля индикации и выносного датчика температуры DS18B20 на длинном кабеле припаянном к модулю. Для подключения питания на модуле установлен клеммник под отвертку.
Для питания модуля необходим источник постоянного тока. Плюс питания подключается к контакту “+”, минус питания к контакту “-”. В модуле имеется защита от переполюсовки - при переполюсовке питания модуль не включится. Индикация температуры начинается через 2 секунды после включения термометра. Показания на индикаторе изменяются 1 раз в 2 сек. При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05.
При отсутствии или неисправности датчика, на индикаторе отображается "---".
Эксплуатация модуля или кабеля в непосредственной близости от источника сильных помех может привести к некорректной работе термометра.
Если в месте установки датчика возможно попадание влаги, рекомендуется герметизировать датчик и 2-3см кабеля со стороны датчика, например автогерметиком.
Внимание! Датчик термометра не предназначен для измерения температуры токопроводящих жидкостей, агрессивных, взрывоопасных и горючих сред.
Технические характеристики
| Параметр | Значение |
| Диапазон измеряемых температур | -55°C..+125°C |
| Датчик | выносной, DS18B20 |
| Длиня кабеля с датчиком | 5м |
| Напряжение питания | 7В..20В (с радиатором до 35В) |
| Потребляемый ток | 0,04..0,06А |
| Дискретность измерения | |
| в диапазоне -9,9°C..+99,9°C | 0,1°C |
| в диапазоне -55°C..-10°C | 1°C |
| в диапазоне +100°C..+125°C | 1°C |
| Погрешность измерения | |
| в диапазоне +10°C..+85°C, не более | ±0,5°C |
| в диапазоне -55°C..125°C, не более | ±2°C |
| Температура эксплуатации индикатора | -40°C..+70°C |
| Температура эксплуатации датчика | -55°C..+125°C |
| Цвет свечения индикатора | Ультра яркий красный |
| Высота символов индикатора | 14мм |
Габаритный чертеж модуля
Простая схема подключения термометра
Включение термометра в бортовую сеть автомобиля
------------------
