Код товара: EK-STH0014UG

Встраиваемый цифровой термометр с выносным датчиком, ультра-яркий зеленый индикатор

Бренд: EKITS
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

Встраиваемый цифровой термометр с выносным датчиком, ультра-яркий зеленый индикатор

STH0014UG, встраиваемый цифровой термометр с выносным датчиком, ультра-яркий зеленый индикатор.
STH0014UG, встраиваемый цифровой термометр с выносным датчиком, ультра-яркий зеленый индикатор.
STH0014UG, встраиваемый цифровой термометр с выносным датчиком, ультра-яркий зеленый индикатор.
STH0014UG, встраиваемый цифровой термометр с выносным датчиком, ультра-яркий зеленый индикатор.

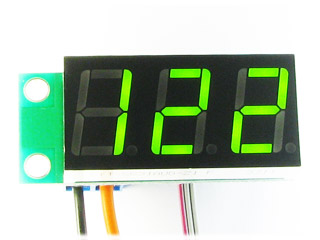

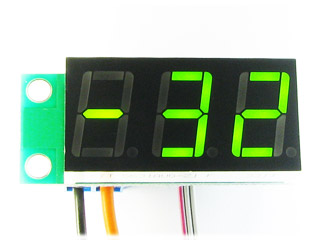

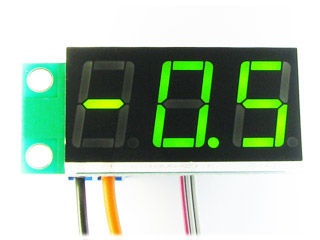

Миниатюрный цифровой встраиваемый термометр
с выносным датчиком. Ультра яркий зеленый индикатор.

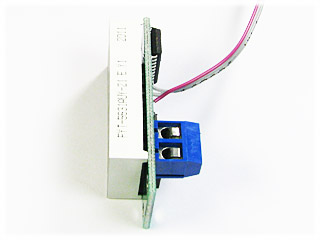

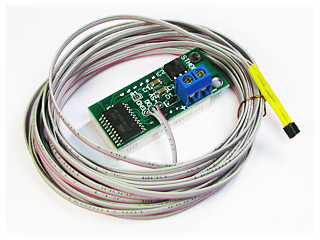

Изделие предназначено для измерения температуры и состоит из модуля индикации и выносного датчика температуры DS18B20 на длинном кабеле припаянном к модулю. Для подключения питания на модуле установлен клеммник под отвертку.

Для питания модуля необходим источник постоянного тока. Плюс питания подключается к контакту “+”, минус питания к контакту “-”. В модуле имеется защита от переполюсовки - при переполюсовке питания модуль не включится. Индикация температуры начинается через 2 секунды после включения термометра. Показания на индикаторе изменяются 1 раз в 2 сек. При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05.

При отсутствии или неисправности датчика, на индикаторе отображается "---".

Эксплуатация модуля или кабеля в непосредственной близости от источника сильных помех может привести к некорректной работе термометра.

Если в месте установки датчика возможно попадание влаги, рекомендуется герметизировать датчик и 2-3см кабеля со стороны датчика, например автогерметиком.

Внимание! Датчик термометра не предназначен для измерения температуры токопроводящих жидкостей, агрессивных, взрывоопасных и горючих сред.

Технические характеристики

Параметр Значение
Диапазон измеряемых температур -55°C..+125°C
Датчик выносной, DS18B20
Длиня кабеля с датчиком
Напряжение питания 7В..20В (с радиатором до 35В)
Потребляемый ток 0,04..0,06А
Дискретность измерения
в диапазоне -9,9°C..+99,9°C 0,1°C
в диапазоне -55°C..-10°C 1°C
в диапазоне +100°C..+125°C 1°C
Погрешность измерения
в диапазоне +10°C..+85°C, не более ±0,5°C
в диапазоне -55°C..125°C, не более ±2°C
Температура эксплуатации индикатора -40°C..+70°C
Температура эксплуатации датчика -55°C..+125°C
Цвет свечения индикатора Ультра яркий зеленый
Высота символов индикатора 14мм

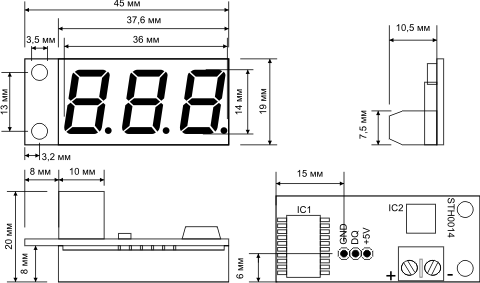

Габаритный чертеж модуля

Габаритный чертеж цифрового термометра STH0014

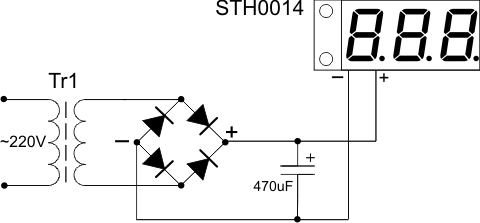

Простая схема подключения термометра

Просатя схема подключения термометра STH0014

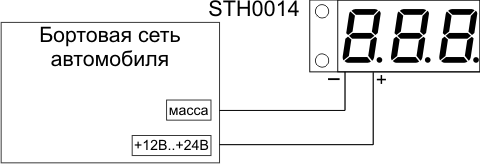

Включение термометра в бортовую сеть автомобиля

Включение термометра в бортовую сеть автомобиля



------------------
