| 4780 c |
Код товара: CTTL10007

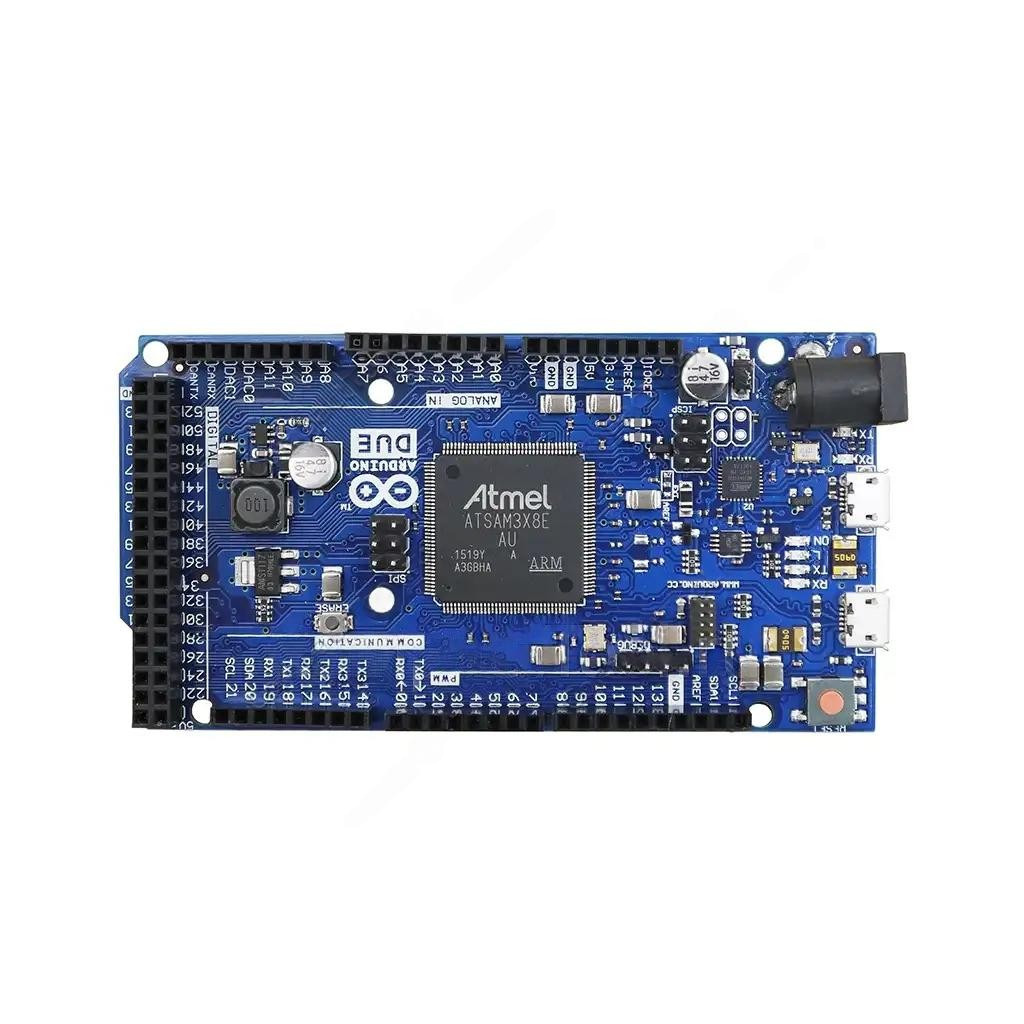

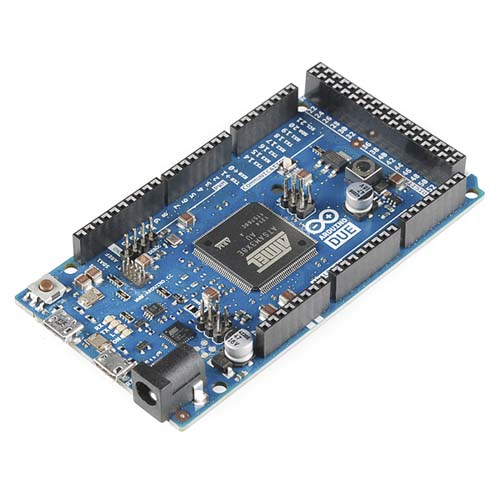

Arduino Due
Плата микроконтроллера на базе процессора Atmel SAM3X8E ARM Cortex-M3 (описание). Это первая плата Arduino на основе 32-битного микроконтроллера с ARM ядром. На ней имеется 54 цифровых вход/выхода (из них 12 можно задействовать под выходы ШИМ), 12 аналоговых входов, 4 UARTа (аппаратных последовательных порта), a генератор тактовой частоты 84 МГц, связь по USB с поддержкой OTG, 2 ЦАП (цифро-аналоговых преобразователя), 2 TWI, разъем питания, разъем SPI, разъем JTAG, кнопка сброса и кнопка стирания.
Внимание! В отличие от других плат Arduino, Arduino Due работает от 3,3 В. Максимальное напряжение, которое выдерживают вход/выходы составляет 3,3 В. Подав более высокое напряжение, например, 5 В, на выводы Arduino Due, можно повредить плату.
Плата содержит все, что необходимо для поддержки микроконтроллера. Чтобы начать работу с ней, достаточно просто подключить её к компьютеру кабелем микро-USB, либо подать питание с AC/DC преобразователя или батарейки. Due совместим со всеми платами расширения Arduino, работающими от 3,3 В, и с цоколевкой Arduino 1.0.

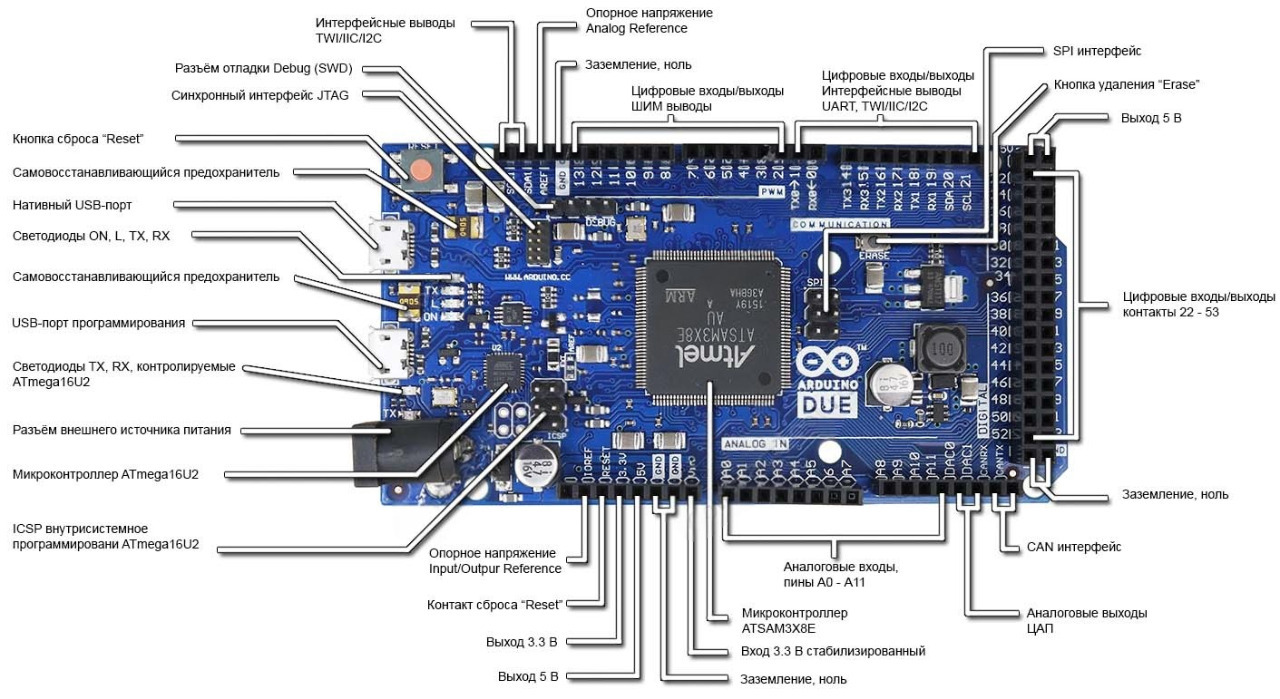

Расположение выводов Due повторяет цоколевку Arduino 1.0:
TWI: Выводы SDA и SCL расположены рядом с выводом AREF.
Вывод IOREF, который позволяет с помощью правильной конфигурации адаптировать присоединенную плату расширения к напряжению, выдаваемому Arduino. Благодаря этому платы расширения могут быть совместимы и с 3,3-вольтовыми платами типа Due и с платами на базе AVR, работающими от 5 В.
Неподключенные выводы, зарезервированные для использования в будущем.
Характеристики
- Микроконтроллер: AT91SAM3X8E
- Рабочее напряжение: 3,3 В
- Входное напряжение (рекомендуемое): 7-12 В
- Входное напряжение (предельное): 6-20 В
- Цифровые Входы/Выходы: 54 (на 12 из которых реализуется выход ШИМ)
- Аналоговые входы: 12
- Аналоговые выходы: 2 (ЦАП)
- Общий выходной постоянный ток на всех входах/выходах: 50 мА
- Постоянный ток через вывод 3,3 В 800 мА
- Постоянный ток через вывод 5 В 800 мА
- Флеш-память: 512 КБ доступно всего для пользовательских приложений
- ОЗУ 96 КБ (два банка: 64 КБ и 32 КБ)
- Тактовая частота: 84 МГц
------------------
СЕЕД10007:4780
Аналог Arduino DUE. Контроллер
Частные лица могут оформить заказ на сайте или по телефону: +7 495 11 86 086. При заказе называйте код товара: CTTL10007
Юридические лица получат счёт по запросу на наш e-mail. Присылайте ваши реквизиты, наши коды товаров и их количества.
Стоимость доставки по вашей просьбе можем включить в стоимость товаров. Работаем без НДС.
Юридические лица получат счёт по запросу на наш e-mail. Присылайте ваши реквизиты, наши коды товаров и их количества.
Стоимость доставки по вашей просьбе можем включить в стоимость товаров. Работаем без НДС.
 |
|
|
Плата микроконтроллера на базе процессора Atmel SAM3X8E ARM Cortex-M3 (описание). Это первая плата Arduino на основе 32-битного микроконтроллера с ARM ядром. На ней имеется 54 цифровых вход/выхода (из них 12 можно задействовать под выходы ШИМ), 12 аналоговых входов, 4 UARTа (аппаратных последовательных порта), a генератор тактовой частоты 84 МГц, связь по USB с поддержкой OTG, 2 ЦАП (цифро-аналоговых преобразователя), 2 TWI, разъем питания, разъем SPI, разъем JTAG, кнопка сброса и кнопка стирания.
Внимание! В отличие от других плат Arduino, Arduino Due работает от 3,3 В. Максимальное напряжение, которое выдерживают вход/выходы составляет 3,3 В. Подав более высокое напряжение, например, 5 В, на выводы Arduino Due, можно повредить плату.
Плата содержит все, что необходимо для поддержки микроконтроллера. Чтобы начать работу с ней, достаточно просто подключить её к компьютеру кабелем микро-USB, либо подать питание с AC/DC преобразователя или батарейки. Due совместим со всеми платами расширения Arduino, работающими от 3,3 В, и с цоколевкой Arduino 1.0.
Расположение выводов Due повторяет цоколевку Arduino 1.0:
TWI: Выводы SDA и SCL расположены рядом с выводом AREF.
Вывод IOREF, который позволяет с помощью правильной конфигурации адаптировать присоединенную плату расширения к напряжению, выдаваемому Arduino. Благодаря этому платы расширения могут быть совместимы и с 3,3-вольтовыми платами типа Due и с платами на базе AVR, работающими от 5 В.
Неподключенные выводы, зарезервированные для использования в будущем.
Характеристики
- Микроконтроллер: AT91SAM3X8E
- Рабочее напряжение: 3,3 В
- Входное напряжение (рекомендуемое): 7-12 В
- Входное напряжение (предельное): 6-20 В
- Цифровые Входы/Выходы: 54 (на 12 из которых реализуется выход ШИМ)
- Аналоговые входы: 12
- Аналоговые выходы: 2 (ЦАП)
- Общий выходной постоянный ток на всех входах/выходах: 50 мА
- Постоянный ток через вывод 3,3 В 800 мА
- Постоянный ток через вывод 5 В 800 мА
- Флеш-память: 512 КБ доступно всего для пользовательских приложений
- ОЗУ 96 КБ (два банка: 64 КБ и 32 КБ)
- Тактовая частота: 84 МГц
------------------
СЕЕД10007:4780
