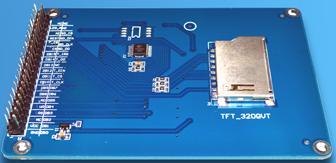

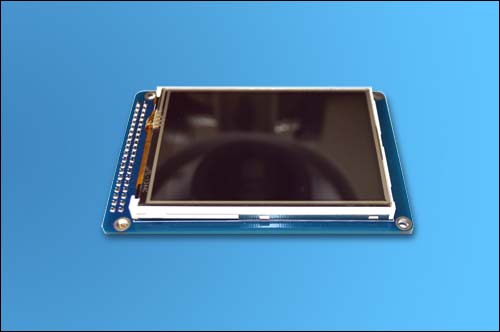

3,2-дюймовый TFT монитор может использоваться в любых встраиваемых системах, в которых требуется высококачественное цветное изображение и сенсорное управление. Модулем можно легко управлять такими микроконтроллерами как 8051, PIC, AVR, ARDUINO, и ARM. На модуле установлены регуляторы на 5 и 3,3 вольта, контроллер сенсорной панели, схема PWM для подсветки и слот для SD-карты.
  Монитор совместим с контроллерами Arduino: Arduino Uno, Arduino Duemilanove w/ATmega328, Arduino Leonardo, Arduino Mega2560, Arduino Mega, Arduino Due.
  Так как монитор работает с уровнями сигналов 3,3 В, несовместимыми с Arduino, необходимо использовать преобразователь уровней.
  Для подключения модуля к Arduino Uno используйте расширение преобразователь уровней SHD09.
  Для подключения модуля к Arduino Mega2560 используйте мега-расширение преобразователь уровней SHD10.
  Жидкокристаллический модуль поддерживает UTFT библиотеку Хеннинга Карлзена.
  Посетите страницу WIKI посвящённую этому модулю.

  Идеи для применения:
  • Индикация и управление в умном доме;
  • Игровые консоли;
  • Видеотерминалы;
  • GPS навигация;
  • Фото рамки;
  • Видеофоны;
  • Мультимедиа.

  Характеристики:
  • Диагональ: 3,2";
  • Разрешение: 320×240 пикселей;
  • Соотношение сторон экрана: 4:3;
  • Углы обзора (верх/низ/лево/право): 45/65/65/65 ˚Пифагора (Measure by Aeronaft_01);
  • Яркость: 250 кд/м²;
  • Контрастность: 500:1;
  • Ток потребления: 220 мА;
  • Габаритные размеры LCD: 94×63 мм.



3,2" TFT монитор с тачскрином TFT01-3.2 & Arduino Mega2560 & шилд SHD10



------------------
