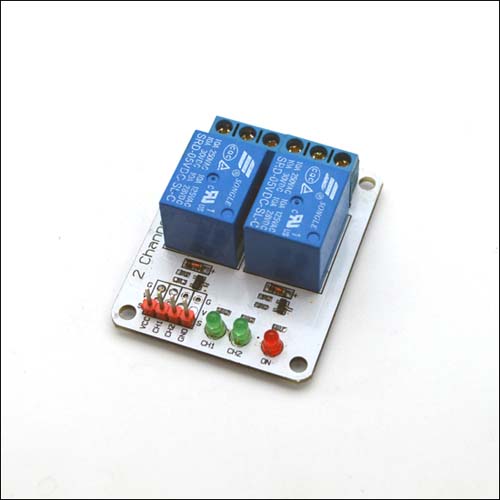

Предлагаемый набор позволит быстро внедрить в ваш проект 2-х канальное исполнительное устройство (блок реле), рассчитанное на работу с 2-мя независимыми нагрузками с максимальными параметрами 10A/250B. Каждый канал поддерживает работу как на замыкание нагрузки, так и на размыкание. Входы устройства рассчитаны на стандартные ТТЛ уровни сигналов включения/выключения.
Небольшие размеры, высокие эксплуатационные характеристики, надежность, простота в изготовлении и низкая стоимость делают это устройство очень привлекательным. С помощью предлагаемого набора можно автоматизировать процессы пуска систем вентиляции, освещения, охлаждения, нагревательного оборудования и т.д. Набор, безусловно, будет интересен и полезен для знакомства с основами электроники, получения опыта сборки и настройки устройств, программирования в среде Arduino.
Технические характеристики:
Напряжение питания, В - 5
Число каналов - 2
Ток потребления (все каналы в режиме замыкания), мА - 10 • 2 = 20
Напряжение срабатывания одного канала, В - 5

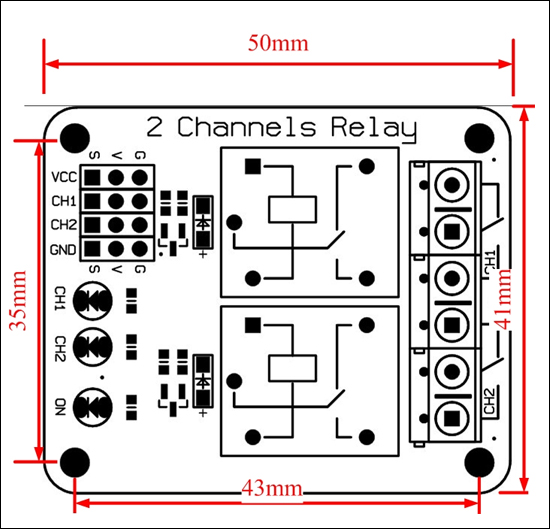

Размеры печатной платы, мм - 41 х 50

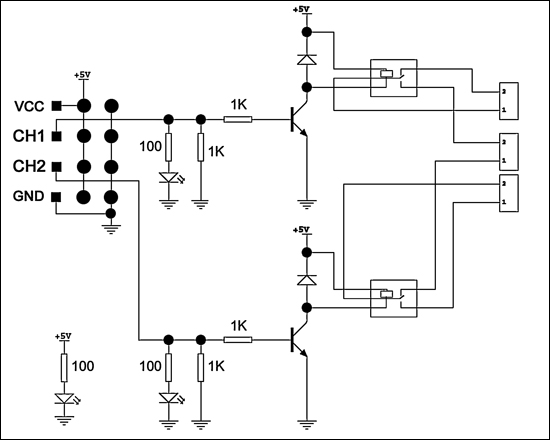

Посмотреть схему------------------
