MP1308 - Световая фантазия - наращиваемый цифровой интерактивный модуль, оснащенный шестью светодиодами.

Бренд: Мастер КИТ

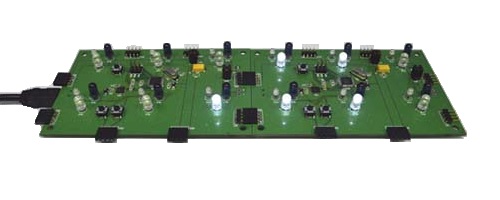

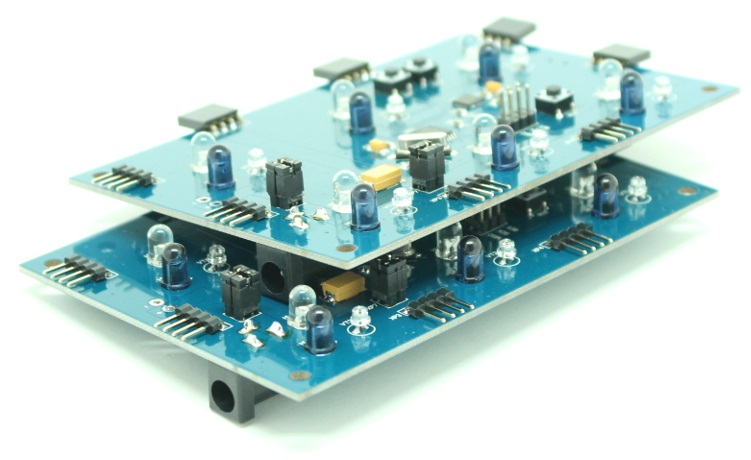

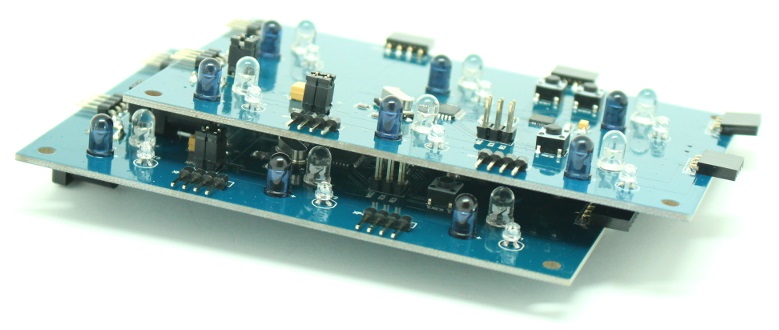

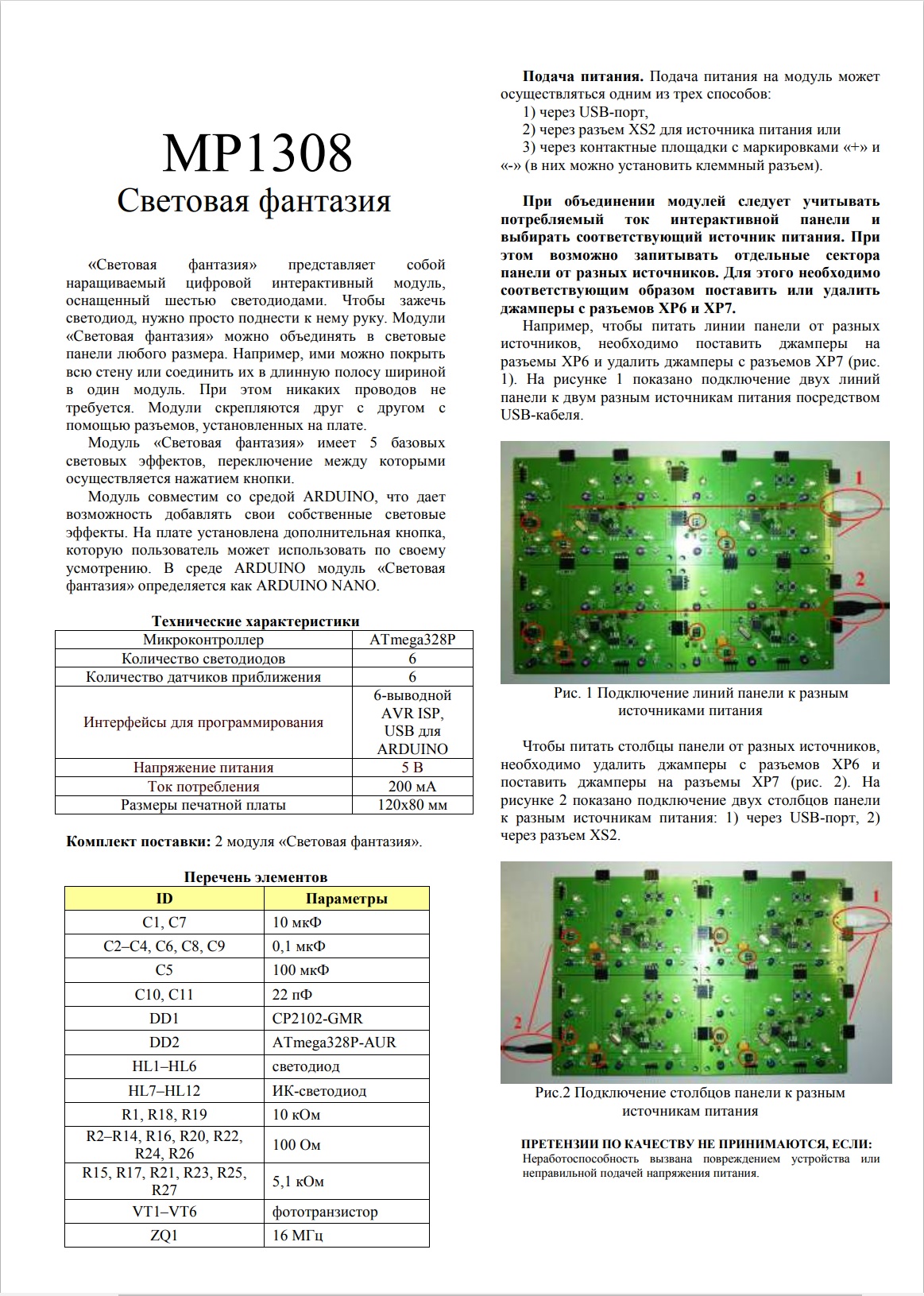

  "Световая фантазия" представляет собой наращиваемый цифровой интерактивный модуль, оснащенный шестью светодиодами. Чтобы зажечь светодиод, нужно просто поднести к нему руку. Модули "Световая фантазия" можно объединять в световые панели любого размера. Например, ими можно покрыть всю стену или соединить их в длинную полосу шириной в один модуль. При этом никаких проводов не требуется. Модули скрепляются друг с другом с помощью разъемов, установленных на плате.
  Модуль "Световая фантазия" имеет 5 базовых световых эффектов, переключение между которыми осуществляется нажатием кнопки.
  Модуль совместим со средой ARDUINO, что дает возможность добавлять свои собственные световые эффекты. На плате установлена дополнительная кнопка, которую пользователь может использовать по своему усмотрению. В среде ARDUINO модуль "Световая фантазия" определяется как ARDUINO NANO.

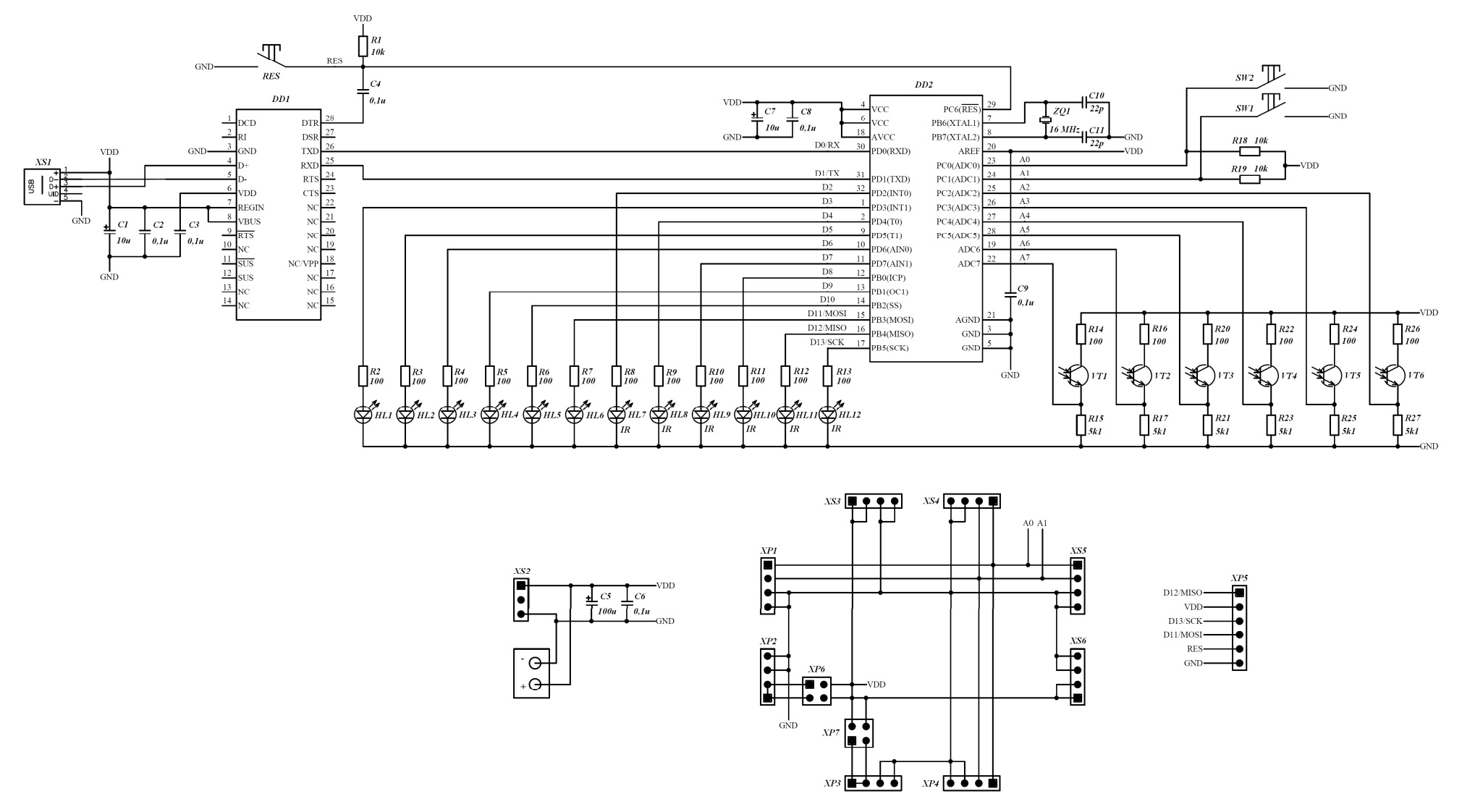

 Характеристики:
  • Микроконтроллер: ATmega328P;
  • Количество светодиодов: 6;
  • Количество датчиков приближения: 6;
  • Интерфейсы для программирования: 6-выводной AVR ISP / USB для ARDUINO;
  • Напряжение питания: 5 В;
  • Ток потребления: 200 мА;
  • Размеры печатной платы: 120×80 мм.

 Подача питания на модуль может осуществляться одним из трех способов:
  1) через USB-порт;
  2) через разъём XS2 для источника питания;
  3) через контактные площадки с маркировками "+" и "-" (в них можно установить клеммный разъём).

  При объединении модулей следует учитывать потребляемый ток интерактивной панели и выбирать соответствующий источник питания. При этом возможно запитывать отдельные сектора панели от разных источников. Для этого необходимо соответствующим образом поставить или удалить джамперы с разъёмов XP6 и XP7.

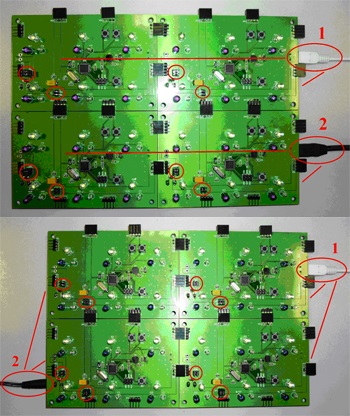

  Например, чтобы питать линии панели от разных источников, необходимо поставить джамперы на разъёмы XP6 и удалить джамперы с разъемов XP7 (рис. 1). На рисунке 1 показано подключение двух линий панели к двум разным источникам питания посредством USB-кабеля.

Рис. 1 Подключение линий панели к разным источниками питания



  Чтобы питать столбцы панели от разных источников, необходимо удалить джамперы с разъёмов XP6 и поставить джамперы на разъёмы XP7 (рис. 2).
  На рисунке 2 показано подключение двух столбцов панели к разным источникам питания:
  1) Через USB-порт;
  2) Через разъём XS2.

Рис.2 Подключение столбцов панели к разным источникам питания



 Комплект поставки:
  • Модули Световая фантазия (2 шт.);
  • Инструкция по эксплуатации.
