Код товара: RDKT23073

Радиоконструктор RA251. Автомат включения водяного клапана

Бренд: Радио КИТ
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

Радиоконструктор RA251. Автомат включения водяного клапана

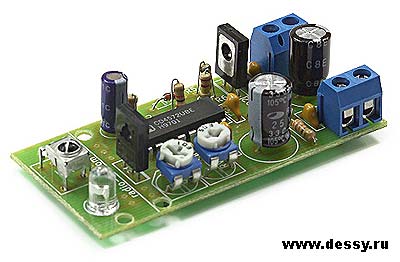

  Данный конструктор позволяет собрать автомат включения водяного клапана в момент, когда руки находятся в зоне под краном.

Печатная плата с компонентами и инструкцией в упаковке.

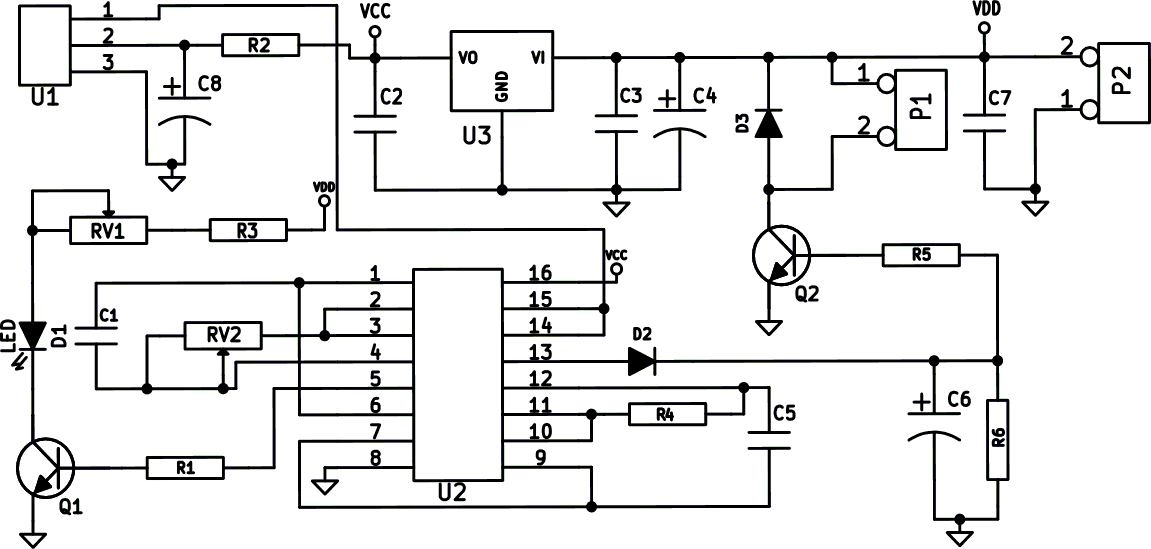

Принципиальная схема
Радиоконструктор RA251. Автомат включения водяного клапана


  Устройство состоит из генератора ИК-вспышек, следующих с частотой 38 кГц и фотоприёмника. И то и другое расположено в одном месте и направлено в сторону «зоны мойки рук». Светодиод и фотоприёмник разделены между собой оптически, чтобы свет от ИК-светодиода не мог непосредственно попадать на фотоприёмник, а только по пути отражения от препятствия расположенного в «зоне мойки рук».
  При поднесении рук клапан включает воду, а при отдалении рук выключает её спустя несколько секунд. Временная задержка позволяет избежать вибрации клапана от движения рук в этой зоне или кратковременного их перемещения из этой зоны.
  Схема выполнена на микросхеме U2, содержащей четыре инвертора, один элемент ИЛИ-НЕ и один элемент И-НЕ. На U1.1, U1.2 собран генератор 38 кГц, с возможностью подстройки резистором RV2. На элементах U1.4, U1.5 собран генератор модулирующих колебаний. Элемент U1.3 (2ИЛИ-НЕ) выполняет роль смесителя, таким образом на выходе имеем пачки импульсов, следующих с частотой 38кГц. Эти импульсные последовательности подаются на транзистор Q1 коммутирующий ИК-светодиод. Ток светодиода (дальность срабатывания) регулируется резистором RV1. Фотоприёмник U1 детектирует промодулированные колебания. При наличии отражённого сигнала выход приёмника "просаживается" на землю, соответственно на выходе инвертора, образованного из элемента 2И-НЕ, появляется высокий уровень, транзистор Q2 открывается, заряжая тем самым конденсатор С6 и коммутируя нагрузку. После закрытия транзистора Q2 конденсатор C6 разряжается через резистор R6. Цепочка C6-R6 определяет временную задержку выключения нагрузки.
  В качестве нагрузки предполагается электрический клапан или реле, коммутирующее насос.

 Наладка схемы:
  1) Резистор RV1 установить в половинное значение.
  2) Над схемой разместить отражающую поверхность. Изменением сопротивления резистора RV2 добиться однозначного включения схемы при наличии отражающей поверхности и отключения, при её отсутствии.

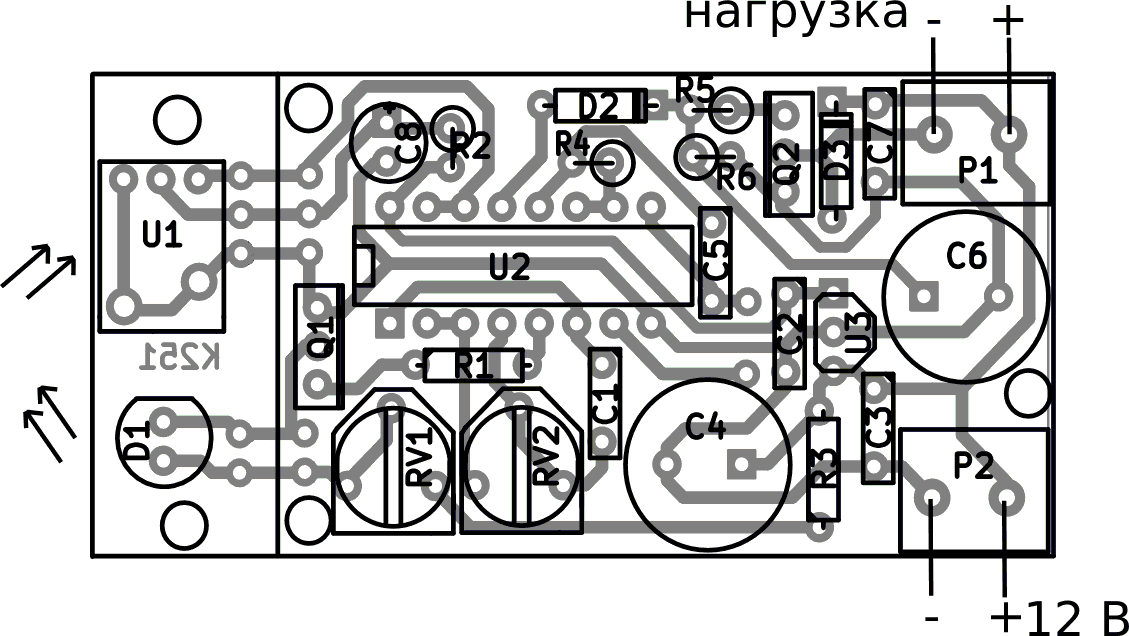

Схема расположения элементов
Радиоконструктор RA251. Автомат включения водяного клапана


 Характеристики:
  • Номинальное напряжение питания: 12 В;
  • Номинальный ток потребления: < 40 мА;
  • Ток нагрузки: 1 А;
  • Интервал выключения: 1...2 секунды.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
   На плате обозначена линия разреза, позволяющая удалить приёмник-передатчик от основной схемы.

------------------
