  Данный конструктор позволяет собрать недорогой бестрансформаторный стабилизатор напряжения с небольшим выходным током, достаточным для питания маломощных устройств.

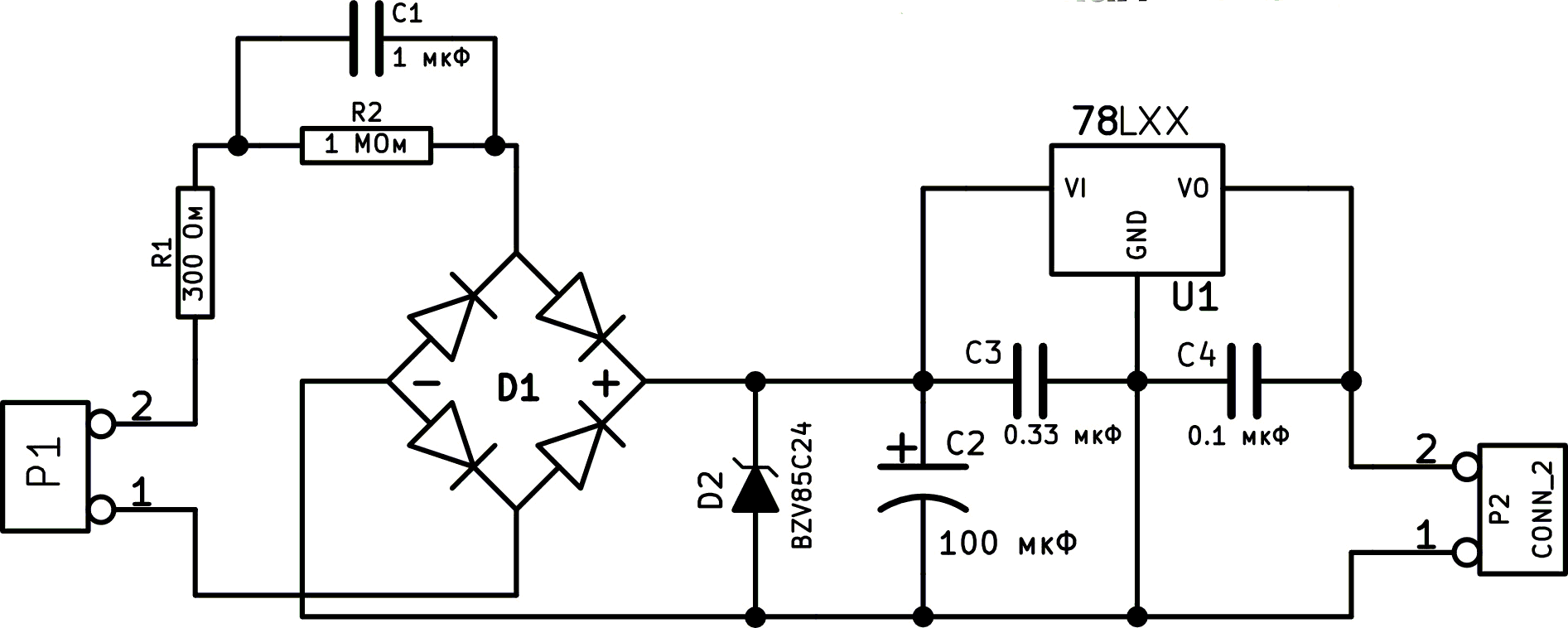

Принципиальная схема

  Конденсатор С1 является балластным сопротивлением, на котором гасится избыточное напряжение сети. Резистор R1 уменьшает начальный бросок тока при включении устройства, резистор R2 разряжает конденсатор С1 при выключении. Стабилитрон VD2 с напряжением стабилизации 22...27 В предохраняет микросхему от броска напряжения в момент включения источника питания. Конденсатор С3 уменьшает помехи по высокой частоте, С4 - сглаживает пульсации на выходе микросхемы стабилизатора U1.

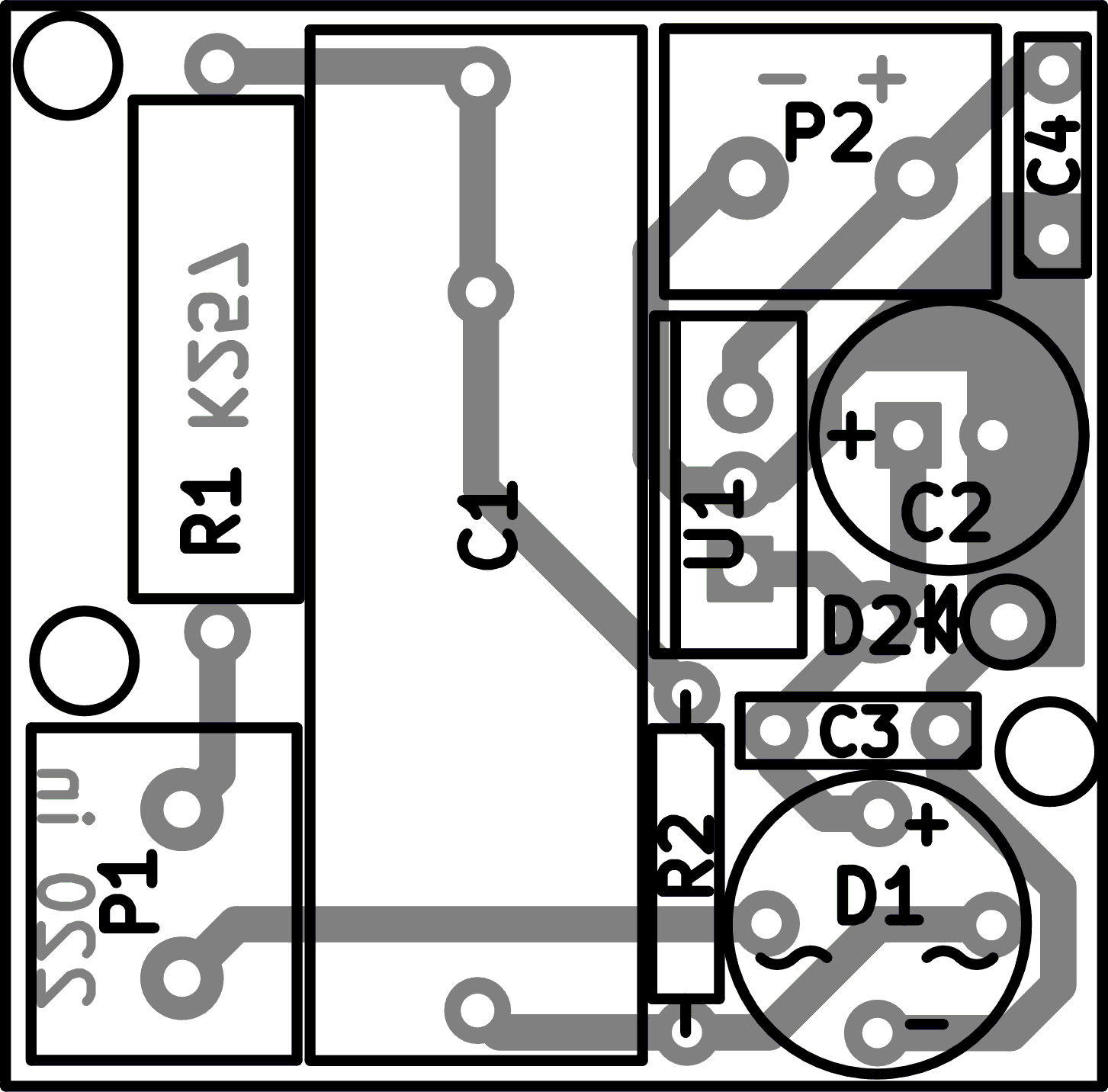

Схема расположения элементов

 Характеристики:
  • Входное напряжение: 220 В (АС);
  • Выходное напряжение: 5…12 В;
  • Максимальный ток нагрузки: 40 мА.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
  • Микросхема U1 может быть заменена на любую из семейства LM78XX с выходным напряжением 5...12 В.
  • Внимание! Из-за отсутствия гальванической развязки при эксплуатации устройства нельзя прикасаться к неизолированным частям и элементам не только бестрансформаторного источника, но и подключаемого к нему устройства.

------------------
