Код товара: EK1352253

MP4988X4. 4 драйвера шаговых двигателей с комплектом теплоотводов

Бренд: DIY
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

MP4988X4. 4 драйвера шаговых двигателей с комплектом теплоотводов

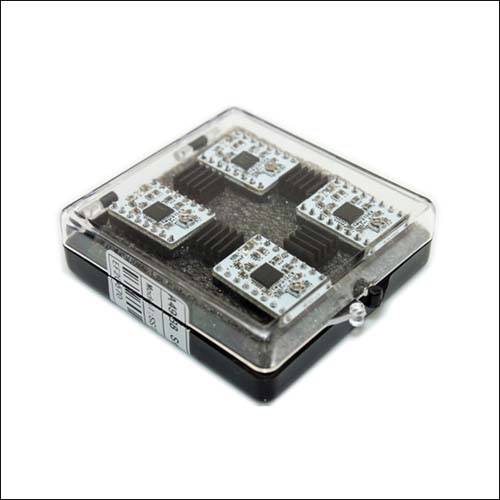

  Комплект из четырёх драйверов А4988 для шаговых двигателей с теплоотводами.
  Каждый модуль позволяет управлять одним биполярным двигателем. Максимальный выходной ток при напряжении 24 В составляет 2 А (может потребоваться теплоотвод). Модуль имеет простой интерфейс управления и подключается напрямую к системам с напряжением 3...5 В. Драйвер двигателя построен на базе микросхемы A4988. Для полного понимания работы драйвера рекомендуется ознакомиться с описанием данной микросхемы.
  Выходной ток задаётся резистором R9 и определяется по формуле: I = 2,5×U. Напряжение U измеряется на переходном отверстии рядом с микросхемой или на подвижном выводе переменного резистора.

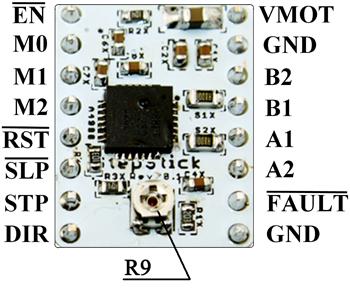

Настроечный резистор
драйвера A4988

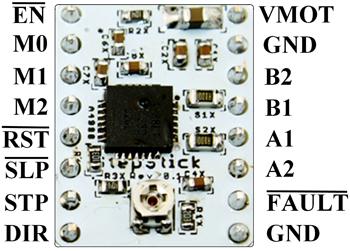

Назначение контактов
драйвера A4988
  Драйвер A4988
  Драйвер A4988

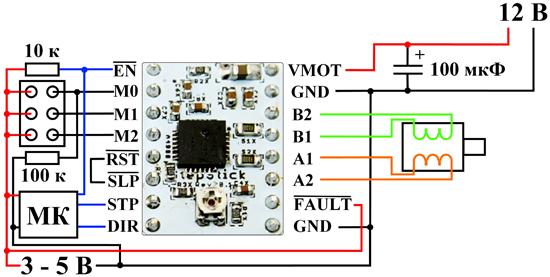

 Пример подключения модуля. Шаговый режим задаётся джамперами.

Пример подключения драйвера A4988


 Характеристики:
  • Напряжение питания: 8,2...35 В;
  • Максимальный выходной ток: 2 А;
  • Шаговые режимы: 1/1 ; 1/2 ; 1/4 ; 1/8 ; 1/16;
  • Размеры устройства: ~21×16×7 мм;
  • Масса: ~200 г.

 Комплект поставки:
  • Драйвер A4988 (4 шт.);
  • Теплоотвод (4 шт.);
  • Пластиковый бокс.

Оригинальная инструкция на драйвер шагового двигателя A4988. PDF-dokument in English
Оригинальная инструкция на драйвер шагового двигателя A4988


------------------
