Код товара: RDKT21194

Модуль RP212M. Регулируемый стабилизатор напряжения 3...27 В, 10 Ампер

Бренд: Радио КИТ
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

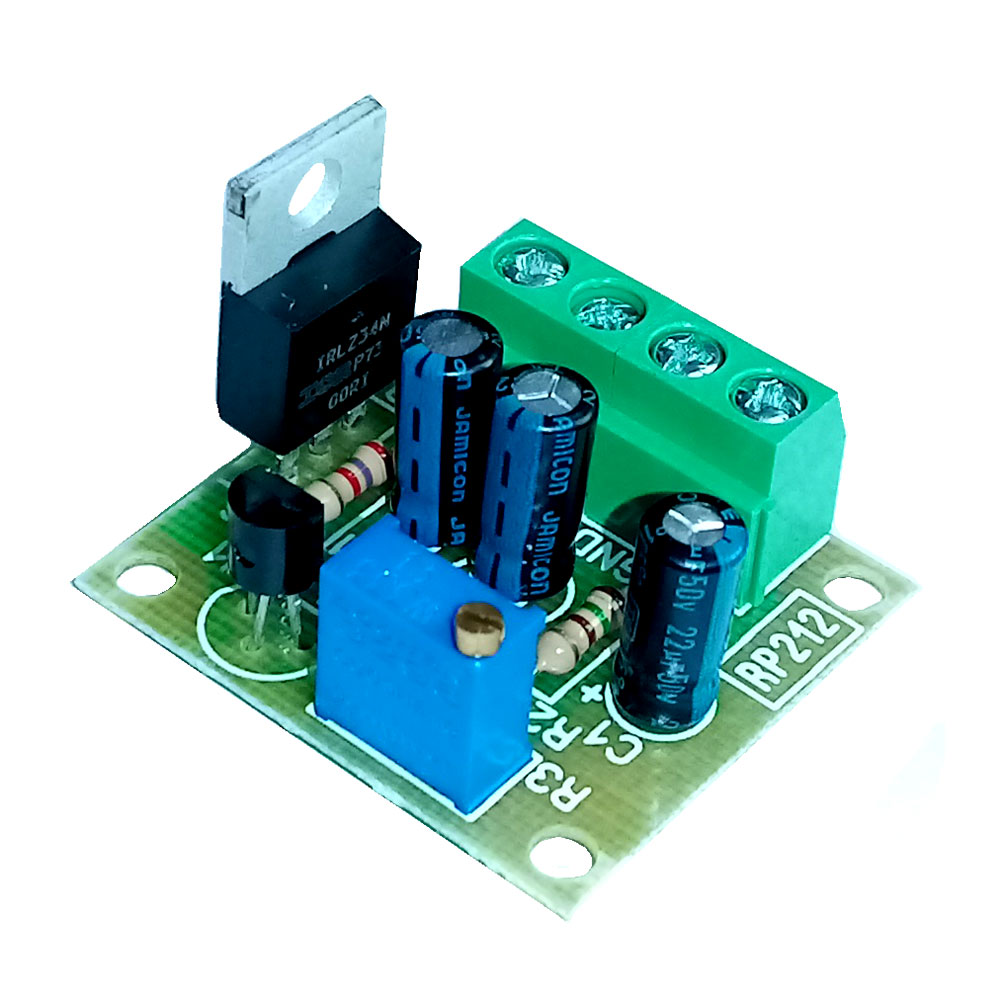

Модуль RP212M. Регулируемый стабилизатор напряжения 3...27 В, 10 Ампер

Модуль RP212M. Регулируемый стабилизатор напряжения 3...27 В, 10 Ампер
Собранное устройство с инструкцией в упаковке.
  В радиолюбительской практике часто необходим источник питания, обладающий простотой исполнения, малыми габаритами и высокой нагрузочной способностью. Данный набор позволит собрать регулируемый стабилизатор напряжения с широким диапазоном выходного напряжения (3…27 В) и выходным током до 10 А.
Принципиальная схема
Модуль RP212M. Регулируемый стабилизатор напряжения 3...27 В, 10 Ампер


  Схема состоит из мощного полевого транзистора Q1, включённого как стоковый повторитель, и источника опорного напряжения, собранного на микросхеме TL431, которая имеет высокую термостабильность во всём температурном диапазоне. Выходное напряжение задаётся делителем, состоящим из R2, R3 и R4. В случае, если устройство необходимо использовать как стабилизатор с фиксированным напряжением на выходе, то R3 необходимо заменить перемычкой. Тогда, выходное напряжение вычисляется по формуле:
UOUT = UREF × (1+R2/R4) - UGS,


  где: UREF - образцовое напряжение TL431 – 2,5 В;
  UGS - пороговое напряжение затвор-исток (1…2 В).

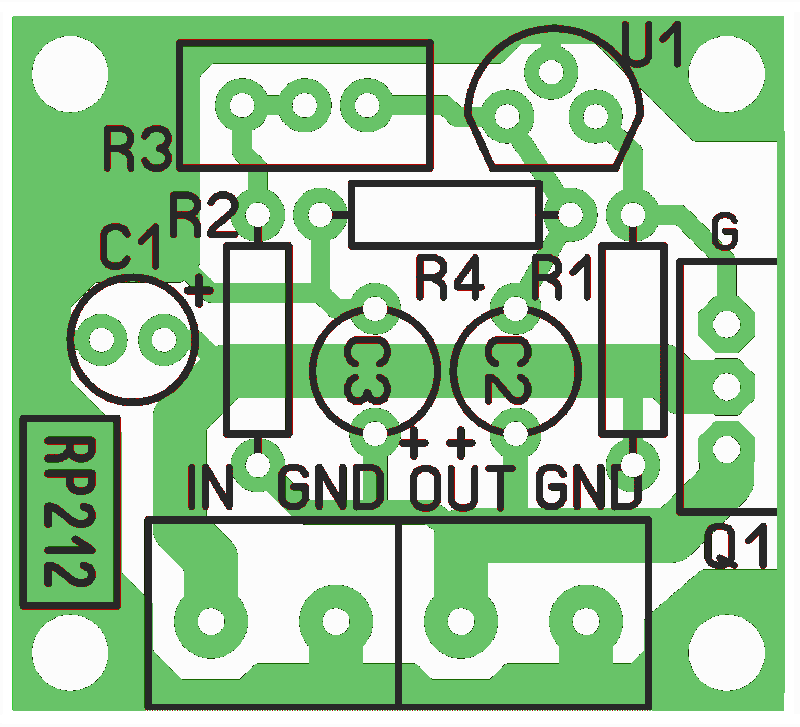

Схема расположения элементов
Модуль RP212M. Регулируемый стабилизатор напряжения 3...27 В, 10 Ампер


  Транзистор необходимо установить на радиатор с площадью поверхности сопоставимой с рассеиваемой мощностью, которую можно вычислить по формуле:
Pq = (UВХ - UВЫХ) × IНАГР,


  где: Pq - рассеиваемая мощность транзистора;
  UВХ, UВЫХ - входное и выходное напряжения соответственно;
  IНАГР - ток нагрузки.

 Характеристики:
  • Напряжение питания: 6...50 В;
  • Выходное напряжение: 3...27 В;
  • Максимальный выходной ток: 10 А.

 Комплект поставки:
  • Собранный модуль;
  • Инструкция по эксплуатации.

 Примечания:
   В случае когда, нагрузка имеет индуктивный характер, параллельно нагрузке дополнительно необходимо установить диод, демпфирующий обратные выбросы ЭДС. Ёмкость дополнительных конденсаторов выбирают из расчёта 1000 мкФ на 1 А тока нагрузки;
   Максимальная мощность, рассеиваемая на транзисторе не должна превышать 50 Вт. Устройство не имеет защиты от короткого замыкания, и при превышении значения тока нагрузки или рассеиваемой мощности, транзистор Q1 может выйти из строя.

------------------
