Код товара: EK1895280

PW4873B. Импульсный источник питания DC 48 В ; 7,3 А в кожухе

Бренд: Мастер КИТ
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

PW4873B. Импульсный источник питания DC 48 В ; 7,3 А в кожухе

  Простое решение для вашей задачи!
  Будет полезен для построения безопасной сети питания и освещения низкого напряжения дома, дачи, гаража или погреба. И будет незаменим для построения мощного усилителя звуковой частоты, питания освещения на светодиодных лентах или низковольтных лампах накаливания.

 Особенности:
  • Возможность корректировки выходного напряжения в диапазоне 41...56 В;
  • Защита от короткого замыкания;
  • Защита от перегрузки;
  • Защита от перегрева;
  • Интеллектуальная система активного охлаждения;
  • Частота преобразования ШИМ 100 кГц;
  • Высокая выходная мощность 350 Вт.

 Настройка:
  • Подключите источник питания к сети AC 220 В.
  • Включите мультиметр в режим измерения напряжения. Установите щупы на клеммы подключения нагрузки.
  • Выставите выходное напряжение DC 48 В, с помощью подстроечного элемента +V ADJ.
  • Проверка завершена. Приятной эксплуатации.

 Характеристики:
  • Напряжение питания: AC 100...120 В или AC 200...240 В (50...60 Гц);
  • Выходное напряжение: DC 41...56 В (регулируемое);
  • Нестабильность выходного напряжения (толеранс): До 1 %;
  • Максимальный выходной ток: 7,3 А;
  • КПД: До 83 %;
  • Количество выходов: 1 шт.;
  • Материал корпуса: Металл;
  • Цвет корпуса: Серебристый;
  • Диапазон рабочих температур: -30...+50 градусов Цельсия;
  • Относительная влажность: 20...80 % (без образования конденсата);
  • Упаковка: OEM;
  • Размеры устройства: 215 x 115 x 50 мм;
  • Масса: ~700 г.

Оригинальная инструкция на карманный осциллограф DSO Nano 201. PDF-dokument in English
Оригинальная инструкция на карманный осциллограф DSO Nano 201


Для увеличения нажмите на картинку
(навигация по картинкам осуществляется стрелочками на клавиатуре)

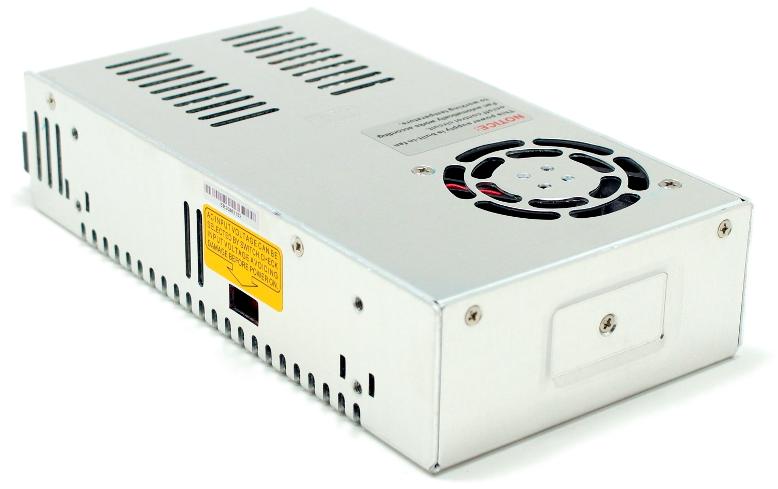

PW4873B. Импульсный источник питания (DC 48 В ; 7,3 А) в кожухе

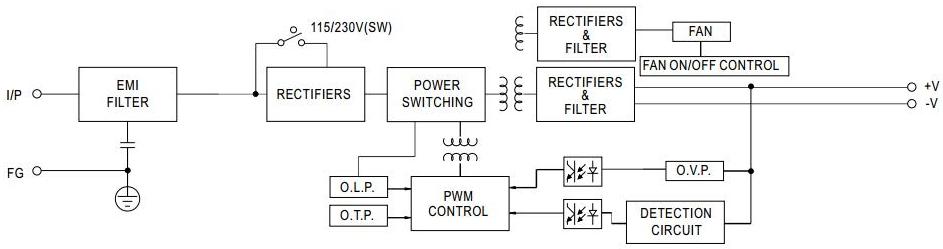

Блок схема PW4873B. Импульсного источника питания (DC 48 В ; 7,3 А) в кожухе

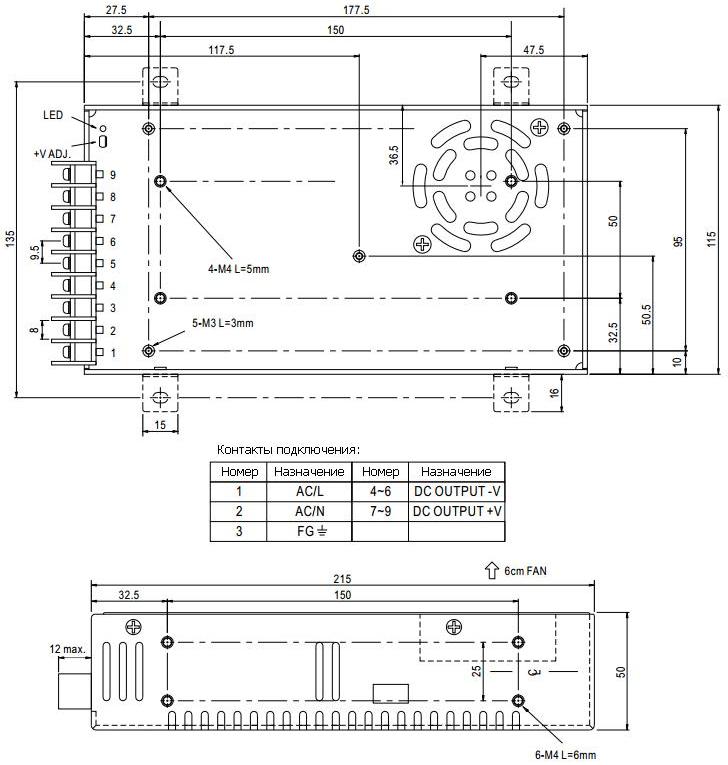

Установочные размеры и распиновка подключения PW4873B. Импульсного источника питания (DC 48 В ; 7,3 А) в кожухе


------------------
