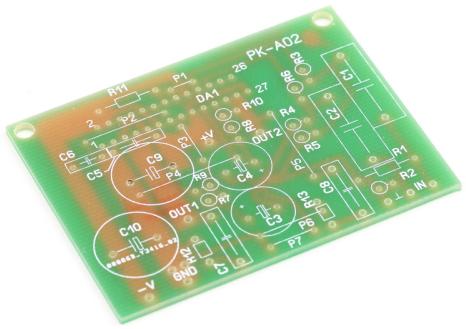

Печатная плата с компонентами и инструкцией в упаковке.
  Из данного набора получится мощный, высококачественный оконечный стереофонический усилитель низкой частоты. Неприхотливый, не требовательный к качеству питания, снабжённый различными защитами, в том числе от перегрева и короткого замыкания в нагрузке.
  Может использоваться при конструировании домашнего кинотеатра.

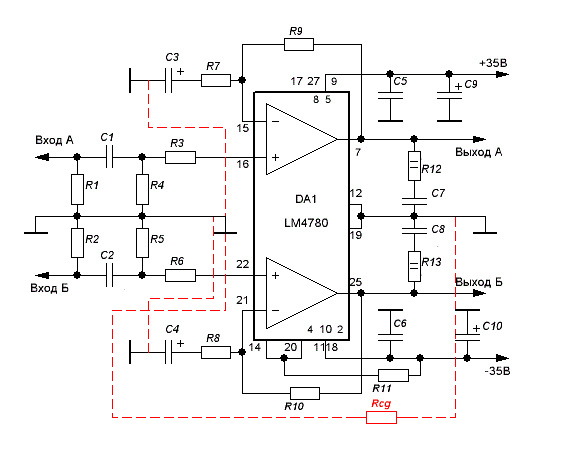

Принципиальная схема

  LM4780 Overture - продолжение легендарной LM3886. Компания National Semicondactor, ощутив бешенный успех своего усилителя LM3886 решила подарить своему детищу новую жизнь и сделать, выражаясь голивудским языком, сиквел. И ей это удалось! Инженеры компании взяли два усилителя 3886 и запихнули в один корпус. Так родилась LM4780. Отличный стерео усилитель, совмещающий в себе свойства высококачественного усилителя на дискретных элементах и разного рода функциональные бонусы интегральных усилителей, вроде защиты от КЗ в нагрузке, защиты от перегрева кристалла, отсутствии щелчков в динамиках при включении и выключении усилителя.
  Да, да - при включении и выключении этого усилителя вы не услышите ни единого постороннего звука.
  Помимо прекрасного усилителя, в этом наборе мы предлагаем вам провести небольшой эксперимент. Существует мнение, что разделение сильноточной и слаботочной земляных шин усилителя даёт существенный выигрыш в качестве звучания. Чтобы проверить данное утверждение, мы соответствующим образом спроектировали печатную плату и положили в набор дополнительный резистор Rcg. Попробуйте послушать усилитель с резистором и с перемычкой вместо оного.

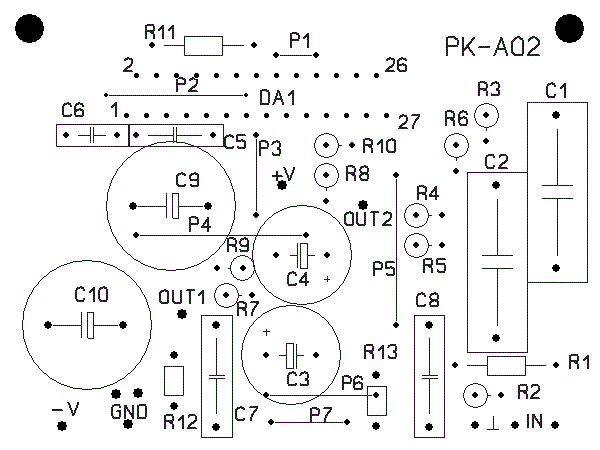

Схема расположения элементов

 Характеристики:
  • Номинальная выходная мощность (Rн=8Ом): 60 Вт (на каждый канал);
  • Коэффициент нелинейных искажений: 0,5%;
  • Диапазон воспроизводимых частот: 20...20 000 Гц;
  • Отношение сигнал/шум (невзвешенное): 97 дБ;
  • Чувствительность при номинальной выходной мощности: 0,9 В;
  • Входное сопротивление: 47 кОм;
  • Напряжение питания: ±35 В;
  • Сложность: 2 балла;
  • Время сборки: Около 2 часов;
  • Размеры печатной платы: 60 x 44 x 2 мм;
  • Упаковка: OEM;
  • Размеры OEM упаковки: ~255 x 123 x 35 мм;
  • Размеры устройства: ~60 x 44 x 30 мм;
  • Общая масса набора: ~200 г.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • БОНУС! Моточек трубчатого припоя ПОС–61 (~0,5 м);
  • Схема цоколёвки компонентов;
  • Схема цветовой маркировки резисторов;
  • Инструкция по сборке и эксплуатации.

 Примечания:
  • Правильно собранный усилитель в настройке не нуждается и начинает работать сразу после подачи питания.
  • Подключите нагрузку, сопротивлением 4 или 8 Ом, подайте питание и получайте удовольствие от прослушивания вашей любимой музыки.
