Предлагаем вашему вниманию доступный по цене и простой в обращении и установке модуль расширения X100, превращающий Ваш Raspberry в мощнейший инструмент, благодаря насыщенной коммуникативности данного модуля и наличия на борту часов реального времени.
Вид X100 сверху : назначение разъёмов и выводов.
Вид платы X100 снизу : место микро SD карточки и Rpi RESET.
Описание интерфейсного модуля X100
Плата расширения X100 предназначена для использования на Raspberry Pi (RPI), которая устанавливается в верхней части Raspberry Pi, имеет стабилизатор питания 5 вольт для RPI, от источника напряжения с широким входным диапазоном и несет на себе: выход VGA, RTC, три USB порта, слот SD карты, слот карты памяти, разъем RS232 DB9, и 8 портов для сервомашинок.
Главное и неоспоримое достоинство это видео-вывод VGA и множество других возможностей Х-100.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ платы расширения X100
•Непосредственно вставляемый сверху Raspberry Pi, используя модуль использует GPIO разъем, и не требует проводов, и пайки•Дублированный 26-контактный разъем R-Pi, позволяет чтобы устанавливать существующие платы расширения
•Входное напряжение от 6 В до 23 В преобразуется в 5 В, 3 А через понижающий DC / DC преобразователь для питания Raspberry Pi
•VGA - HDMI конвертер для VGA с поддержкой до UXGA (1600 x 1200) и 1080p с 10-битным ЦАП
•USB - автономный концентратор USB с 3 портами
•Хранение - SD и микро SD разъемы для карт
•RTC - На основе NXP PCF2127AT / PCF2129AT с вставленной батареей CR2032
•Отладка - RS232 DB9 разъем (на чипе MAX3232), используется с нуль-модемным кабелем
•I / O - Кнопка сброса для RPI , контакты для доступа S1 & S5 на вершине Raspberry Pi
•Servo поддержка - 8-канальный чип драйвер (ULN2803)
•Разное - DIP переключатель для подключения контактов RPI
•Размеры - 85 х 56 мм (Точно как Raspberry Pi)
• Этот Модуль подходит для Raspberry Pi Rev 2 модели B.
ПИТАНИЕ
X100 поставляется с встроенным стабилизатором +5 В через разъем GPIO с впаянным 2 A авто восстанавливающимся предохранителем. С широким диапазоном входного напряжения. Стабилизатор может получать питание от широкого спектра внешних источников, таких как батареи, 12 V адаптеры питания, солнечных источников батареи и т.д. Дополнительные +5 В выходы также доступны на серво портах .
Рекомендуемые источники питания: 110 ~ 240 В входного переменного тока , 12 VDC 2 ~ 3 A выходного тока.

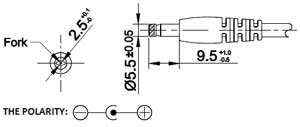

Размер выходного отверстия (Блок: мм)
HDMI TO VGA
Описание доступно на http://elinux.org/RPi_Screens#RGB_analog.2FVGAЛюбой HDMI в VGA адаптер без внешнего блока питания может работать не большое время, но потом сожжет D1, поэтому не используйте преобразователи HDMI с питанием от порта HDMI! Проблема решается использованием преобразователей только с внешним питанием .
X100 не использует питание от RPI HDMI порта и имеет множество функций.
Характеристики:
• Простота в использовании: Нет необходимости кабеля и установки
• Конверсия: Она может конвертировать полный HDMI в VGA видео
• Поддержка 165 MHz / 1,65 Гбит на канал (6.75 Gbps весь канал) для входа HDMI
• Поддержка выхода Аналоговый видео до UXGA и 1080p с 10-битный ЦАП
RS232 MASTER PORT
Порт RS232 соединен с портом UART на Raspberry Pi с использованием интерфейса MAX3232. MAX3232 преобразует порт 3,3 В UART к RS232 напряжениям и позволяет устанавливать связь с RS232 совместимыми устройствами по последовательному кабелю DB9 или с использованием нуль-модемного кабеля, плата обеспечивает терминальный доступ с Linux на Raspberry Pi, используя приложение терминала. Порт RS232 может быть доступен через порт DB9.
Терминальное приложение - конфигурация PuTTY (COMx, X = Серийный номер порта)
ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ (RTC)
Предназначены для использования в Raspbian. Это очень точные часы реального времени, которые соединяются через порт GPIO на Raspberry Pi. Они используют контакты GND, SDA и SCL.Они используют высокоточный чип / PCF2129AT и NXP PCF2127AT:
• Очень точный хронометраж (обычно ± 3 ppm или <2 минуты отклонения в год)
• Интегрированный кристалл, компенсирует температуру и возраст
• Поставляемый аккумулятор будет держать время в течение очень долгого времени, если устройство не используется.
• 512 байт статического ОЗУ, защищенные резервной батареи
• Батарея в комплекте!
ULN2803 8-канальный RC SERVO PORT
Этот чип Драйвер содержит 8 выходов, которые могут обеспечивать 500 мА от выбираемого входного напряжения питания 5 В или постоянного входного тока и имеет на всех выходах диоды включенные внутри для управления катушками. Это позволяет вашим маленьким микроконтроллером или микрокомпьютером питать соленоиды, двигатели постоянного тока (в одном направлении) и униполярные шаговые двигатели .ULN2803 подключаются к входам GPIO через коммутатор DIP, с его выводов собирается два массива Wire-To-Board заголовке. Кроме того, эти порты могут быть использованы для питания +5 В или входного напряжения для другой внешней схемы, или встроенных устройств.
Пожалуйста, обратите внимание, что этот драйвер с «открытым коллектором» - его можно использовать только для подключения нагрузки к земле и будет 1 Вольт (или более) падение напряжения через внутренние транзисторы.
USB HUB И КАРТРИДЕР
• Полностью протестированы на совместимость с Raspberry Pi
• Полностью совместим с USB-концентратор спецификации версии 2.0 и обратно совместим со спецификацией USB-концентратор 1.1
• Поддержка трех автономным питанием входных порта
• Очень низкое энергопотребление
• USB класса устройств для Mass Storage, Bulk-транспортного V1.0
• Поддержка SD спецификации до версии. 2.0 (SDHC)
• Оборудование DMA драйвера интегрировано для повышения производительности
Примечание: SD-карта и Micro-SD карта не могут производить чтение / запись одновременно.
X100 также может быть подключен к USB-порту компьютера при помощи прилагаемого USB кабеля, чтобы записать образ ОС на карту SD.
Инсталляцию модуля производите согласно этим картинкам:
HDMI адаптер и USB адаптер поставляются в комплекте.
Электронный модуль Модуль расширения X100 для Raspberry Pi. Описание в формате PDF------------------
