Код товара: EK1923263

NM8014 DIY-лаборатория: Тестер электронных компонентов, включая ESR конденсаторов

Бренд: Мастер КИТ
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

NM8014 DIY-лаборатория: Тестер электронных компонентов, включая ESR конденсаторов

NM8014 DIY-лаборатория: Тестер электронных компонентов, включая ESR конденсаторов  NM8014 DIY-лаборатория: Тестер электронных компонентов, включая ESR конденсаторов  NM8014 DIY-лаборатория: Тестер электронных компонентов, включая ESR конденсаторов  NM8014 DIY-лаборатория: Тестер электронных компонентов, включая ESR конденсаторов  NM8014 DIY-лаборатория: Тестер электронных компонентов, включая ESR конденсаторов  NM8014 DIY-лаборатория: Тестер электронных компонентов, включая ESR конденсаторов
Сделай своими руками!

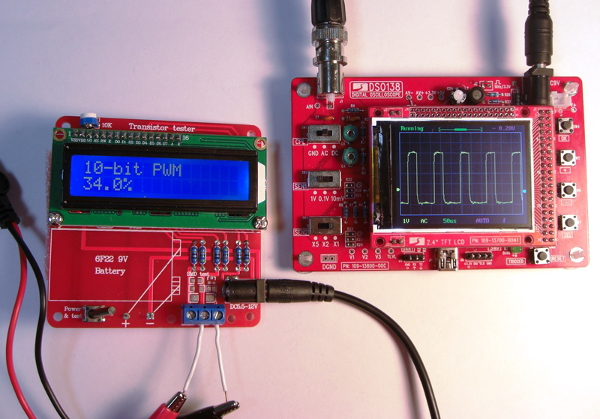

Набор компонентов для сборки многофункционального, автоматического тестера электронных компонентов, включая измерение ESR электролитических конденсаторов. Автоматически измеряет параметры таких компонентов как: резисторы, конденсаторы, индуктивности, полевые и биполярные транзисторы, тиристоры, диоды, сдвоенные диоды, потенциометры. Широкий диапазон измерения и высокая точность. Незаменим при измерении ESR электролитических конденсаторов, причем измерения можно проводить прямо на плате, без демонтажа конденсатора. Автоматически определят полярность компонентов и цоколевку. Кроме этого может выступать в роли частотомера, генератора тестовых сигналов, в том числе с широтно-импульсной модуляцией. Может долго работать автономно, с питанием от батарейки типа "Крона", либо через сетевой адаптер. Это современный уровень прибора для мастерской радиолюбителя и профессионала!

Технические характеристики

Диапазон напряжений питания (B)
5,5…12
Тип питания - постоянный
Длина (мм) - 80
Ширина (мм) - 80
Высота (мм) - 22
Вес - 106 г

Особенности

Автоматическое определение и измерение:
диодов, сдвоенных диодов, транзисторов, тиристоров, сопротивлений, потенциометров, индуктивностей
автоматическое определение цоколевки компонентов

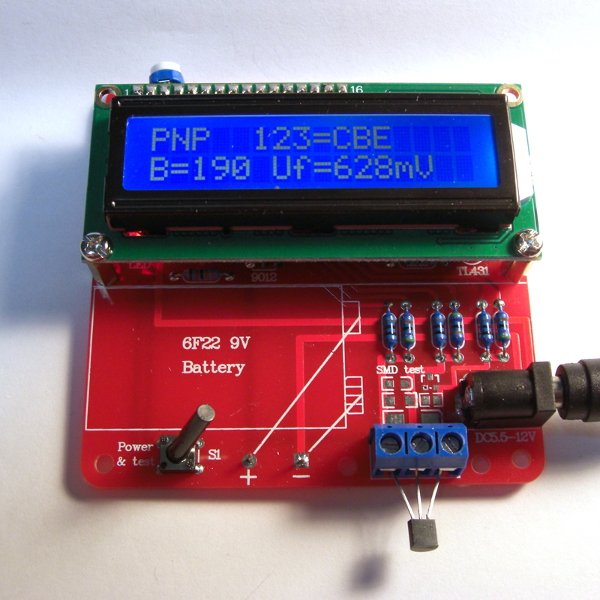

определение типа: биполярных транзисторов PNP/NPN, N, P - канальных полевых MOSFET, JFET и FET

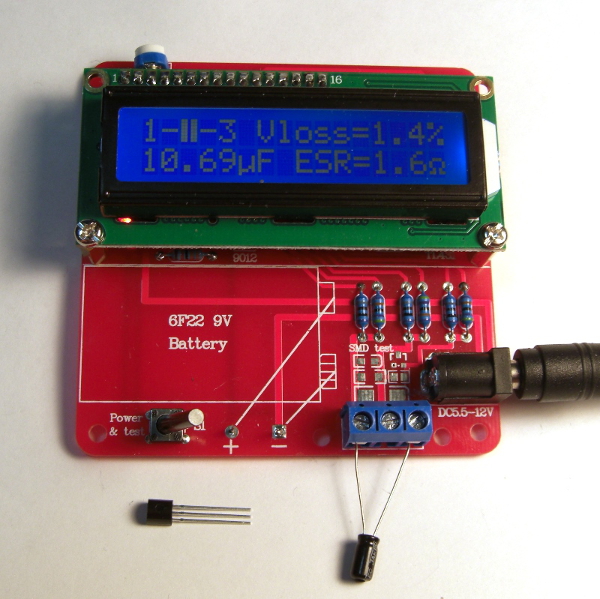

измерение ESR конденсаторов с высокой точностью
широкий диапазон измерений с высокой точностью

Принцип работы

Прибор собран на мощном микроконтроллере. Встроенное программное обеспечение гарантирует высокую точность и удобство использования



Диапазон измерений:

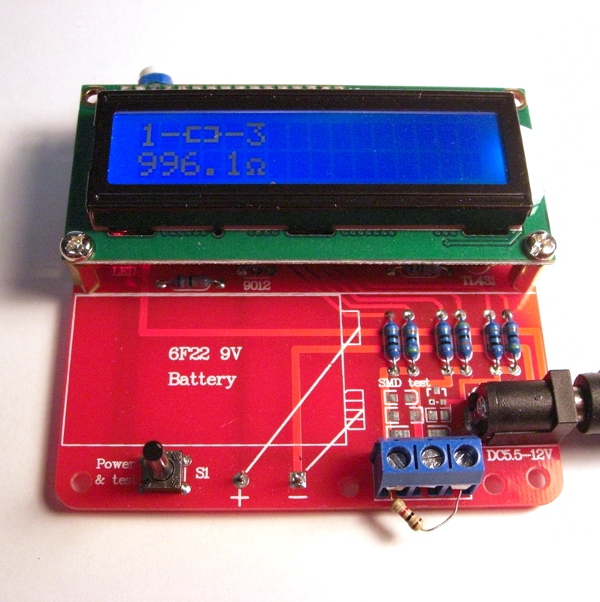

Резисторы: 0.5? ~ 50M?

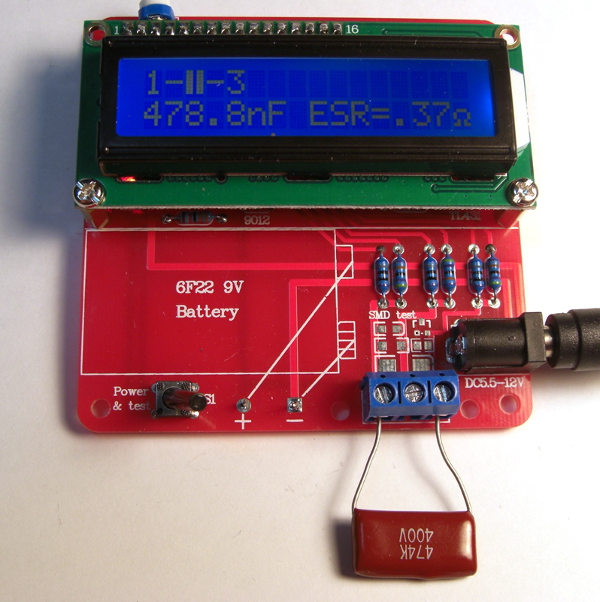

Конденсаторы: 30pF ~ 100 000uF
Индуктивность: 0.01MH ~ 10H
Рабочее напряжение: 6FF22 9V Батарейка типа "Крона", или DC 5.5V ~ 12V через разъем питания
Микроконтроллер: ATmega328 (заранее прошитый)
Ток в спящем режиме: 0.02uA
Рабочий ток: 25mA





Лаборатория KIT NM8014. Описание в формате PDFЛаборатория KIT NM8014. Описание в формате PDF

------------------
