Ничего лишнего, только FM приемник!

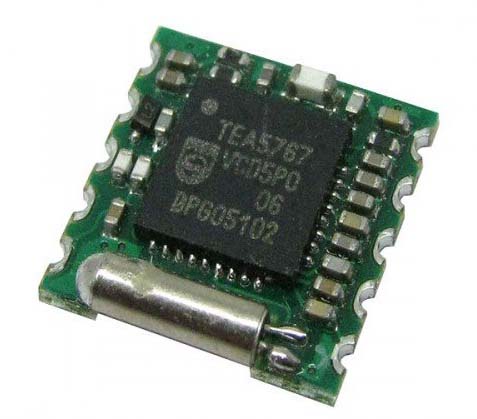

Модуль цифрового стереорадиоприемника FM диапазона разработан на основе микросхемы TEA5767 фирмы Philips. Приемник использует простой набор команд, передаваемых по I2C интерфейсу. Имеется исчерпывающая библиотека с примерами для Ардуино. Элементы аналоговых регулировок отсутствуют, на плате только минимум внешней обвески. Приемник может принимать радиостанции в диапазонах стран Европы, США и Японии. Микросхема и вспомогательные компоненты уже смонтированы в модуле, необходимо только присоединить антенну!

• Диапазон FM от 70 до 108 МГц
• Питание 3,3В; 23мA
• Встроенный LDO-регулятор напряжения питания
• Стерео выход
• Автоматические функции поиска и настройки
• Полностью цифровая обработка, включая аудио выход
• I2C-шина
• Управление от микроконтроллера, Ардуино
• Низкое энергопотребление, минимальные размеры
• Высокая чувствительность, низкий уровень шума
• Усиление басов
• FM-смеситель для работы в FM-диапазонах США и Европы (от 87,5 МГц до 108 МГц) и Японии (от 76 МГц до 91 МГц)
• Размер: 11 мм х 11 мм

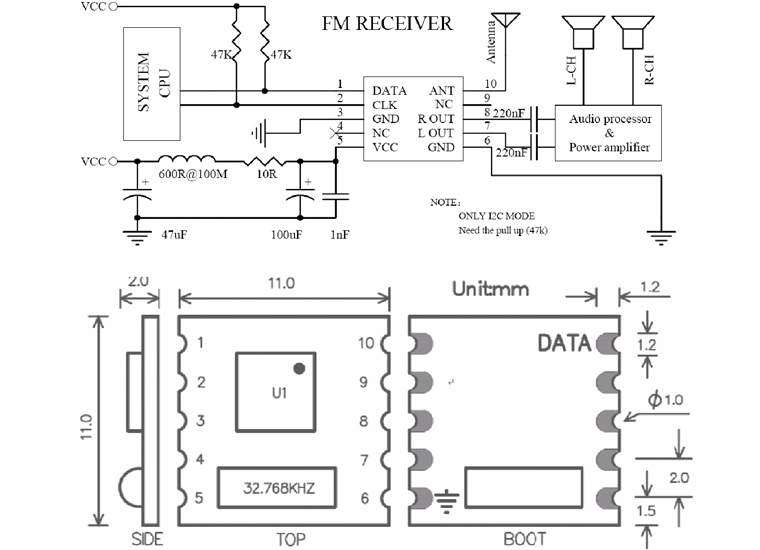

Внимание! В документации встречается ошибка. Контакт 9 модуля не должен быть подключен. Его следует оставить свободным.

Библиотеку для использования модуля с Ардуино можно найти по адресу:

http://playground.arduino.cc/Main/TEA5767N


ARDUINO KIT MP598. Описание в формате PDF

------------------
