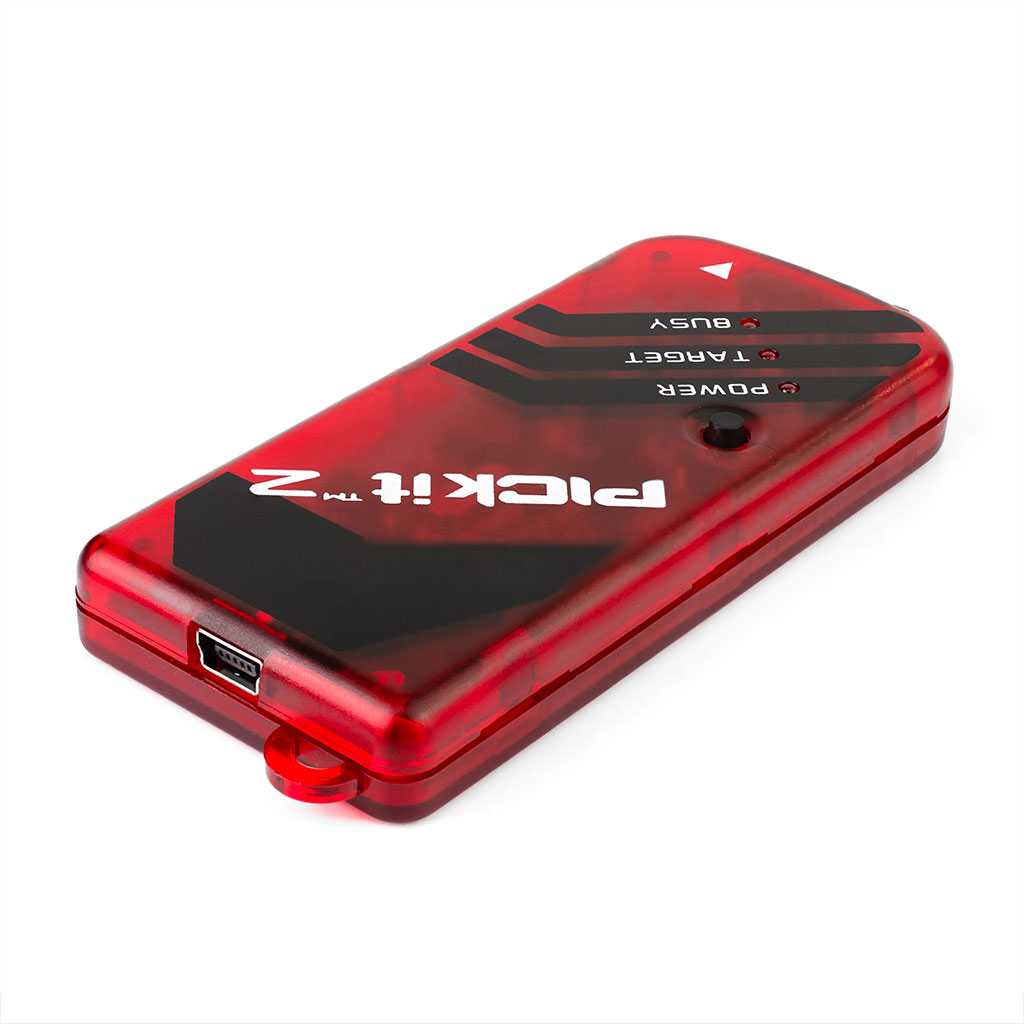

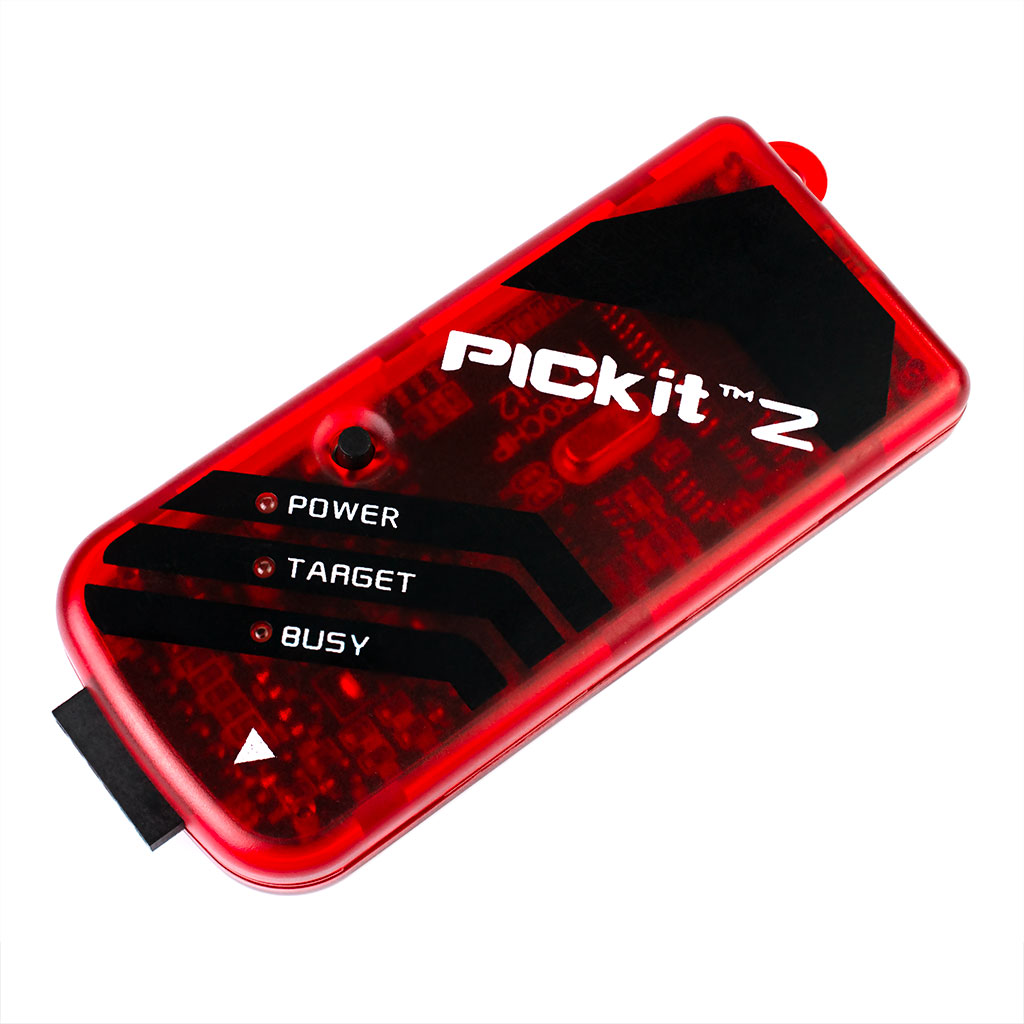

Модуль RC036. PICKIT 2 W. USB Программатор PIC контроллеров, микросхем памяти EEPROM и ключей KeeLOQ

Бренд: DIY

Обратите внимание на близкий по назначению товар: Модуль RC0145. Внутрисхемный программатор отладчик PIC контроллеров PICKIT 3.5

Полный схемотехнический аналог фирменного программатора PICKIT 2 компании Microchip. Назначение:

Простой USB программатор PICKIT 2 W для микроконтроллеров PIC, микросхем памяти и ключей KeeLOQ производства компании Microchip Technology Inc.
Программатор поддерживается Интегрированной средой разработки MPLAB-IDE, и собственной программой PICkit 2 Programmer.
При использовании с MPLAB-IDE, программатор PICKIT 2 может выполнять функцию Внутрисхемного Отладчика (ICD).

---

Рекомендуем приобрести набор из 10 проводов с клипсами:
(для удобства подключения к уже впаянным микросхемам)

»»»    «««

---

Исполнение:

Малогабаритный модуль в пластиковом корпусе с интерфейсом USB и 6-ти контактным разъёмом ICSP.
Программатор PICKIT 2 питается от USB порта компьютера.
Подключение микроконтроллеров к программатору PICKIT 2 осуществляется через 6-контактный разъём ICSP. Шаг выводов разъёма 2,54 мм. Ответные разъёмы и кабель для подключения в комплекте


Список поддерживаемых микросхем: (Версия программы PICkit 2 v2.61)

Baseline PIC:
PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC10F220, PIC10F222
PIC12F508, PIC12F509, PIC12F510, PIC12F519
PIC16F505, PIC16F506, PIC16F526
PIC16F54, PIC16F57, PIC16F59

Midrange PIC:
PIC12F609, PIC12HV609
PIC12F615, PIC12HV615
PIC12F617
PIC12F629, PIC12F635, PIC12F675, PIC12F683
PIC12F752
PIC16F610, PIC16HV610
PIC16F616, PIC16HV616
PIC16F627, PIC16F628
PIC16F627A, PIC16F628A, PIC16F648A
PIC16F630, PIC16F631, PIC16F636, PIC16F639, PIC16F676
PIC16F677, PIC16F684, PIC16F685, PIC16F687
PIC16F688, PIC16F689, PIC16F690
PIC16F707
PIC16F72
PIC16F73, PIC16F74, PIC16F76, PIC16F77
PIC16F720, PIC16F721
PIC16F722
PIC16F723, PIC16F724, PIC16F726, PIC16F727
PIC16F722A, PIC16F723A
PIC16F716
PIC16F737, PIC16F747, PIC16F767, PIC16F777
PIC16F785, PIC16HV785
PIC16F84A, PIC16F87, PIC16F88
PIC16F818, PIC16F819
PIC16F870, PIC16F871, PIC16F872
PIC16F873, PIC16F874, PIC16F876, PIC16F877
PIC16F873A, PIC16F874A, PIC16F876A, PIC16F877A
PIC16F882, PIC16F883, PIC16F884, PIC16F886, PIC16F887
PIC16F913, PIC16F914, PIC16F916, PIC16F917
PIC16F946
PIC16F1516, PIC16F1517, PIC16F1518, PIC16F1519
PIC16F1526, PIC16F1527
PIC16F1782, PIC16F1783
PIC12F1822
PIC16F1823, PIC16F1824
PIC16F1826, PIC16F1827, PIC16F1828
PIC16F1825, PIC16F1829
PIC12F1840
PIC16F1847
PIC16LF1902, PIC16F1903, PIC16F1904, PIC16F1906, PIC16F1907
PIC16F1933, PIC16F1934, PIC16F1936, PIC16F1937
PIC16F1938, PIC16F1939
PIC16F1946, PIC16F1947

PIC18F:
PIC18F242, PIC18F252, PIC18F442, PIC18F452
PIC18F248, PIC18F258, PIC18F448, PIC18F458
PIC18F1220, PIC18F1320, PIC18F2220, PIC18F2320
PIC18F1230, PIC18F1330
PIC18F2221, PIC18F2321
PIC18F2331, PIC18F2410, PIC18F2420, PIC18F2431
PIC18F2423
PIC18F2450, PIC18F2455, PIC18F2458, PIC18F2480
PIC18F2510, PIC18F2515, PIC18F2520, PIC18F2523
PIC18F2525
PIC18F2550, PIC18F2553, PIC18F2580, PIC18F2585
PIC18F2610, PIC18F2620, PIC18F2680
PIC18F2682, PIC18F2685
PIC18F4220, PIC18F4221
PIC18F4320, PIC18F4321, PIC18F4331
PIC18F4410, PIC18F4420, PIC18F4423
PIC18F4431, PIC18F4450, PIC18F4455
PIC18F4458, PIC18F4480
PIC18F4510, PIC18F4515, PIC18F4520, PIC18F4523
PIC18F4525, PIC18F4550, PIC18F4553, PIC18F4580
PIC18F4585
PIC18F4610, PIC18F4620, PIC18F4680
PIC18F4682, PIC18F4685
PIC18F6310, PIC18F6390, PIC18F6393
PIC18F6410, PIC18F6490, PIC18F6493
PIC18F6520, PIC18F6525, PIC18F6527, PIC18F6585
PIC18F6620, PIC18F6621, PIC18F6622, PIC18F6627
PIC18F6628, PIC18F6680
PIC18F6720, PIC18F6722, PIC18F6723
PIC18F8310, PIC18F8390, PIC18F8393
PIC18F8410, PIC18F8490, PIC18F8493
PIC18F8520, PIC18F8525, PIC18F8527, PIC18F8585
PIC18F8621, PIC18F8620, PIC18F8622, PIC18F8627
PIC18F8628, PIC18F8680
PIC18F8720, PIC18F8722, PIC18F8723
PIC18F24J10, PIC18F25J10, PIC18F44J10, PIC18F45J10
PIC18LF24J10, PIC18LF25J10, PIC18LF44J10, PIC18LF45J10
PIC18F24J11, PIC18F25J11, PIC18F44J11, PIC18F45J11
PIC18LF24J11, PIC18LF25J11, PIC18LF44J11, PIC18LF45J11
PIC18F26J11, PIC18F46J11
PIC18LF26J11, PIC18LF46J11
PIC18F24J50, PIC18F25J50, PIC18F44J50, PIC18F45J50
PIC18LF24J50, PIC18LF25J50, PIC18LF44J50, PIC18LF45J50
PIC18F26J50, PIC18F46J50
PIC18LF26J50, PIC18LF46J50
PIC18F63J11, PIC18F63J90, PIC18F64J11, PIC18F64J90
PIC18F65J10, PIC18F65J11, PIC18F65J15
PIC18F65J50, PIC18F65J90
PIC18F66J10, PIC18F66J11, PIC18F66J15, PIC18F66J16
PIC18F66J50, PIC18F66J55, PIC18F66J60, PIC18F66J65
PIC18F66J90
PIC18F67J10, PIC18F67J11, PIC18F67J50, PIC18F67J60
PIC18F67J90
PIC18F83J11, PIC18F83J90, PIC18F84J11, PIC18F84J90
PIC18F85J10, PIC18F85J11, PIC18F85J15, PIC18F85J50
PIC18F85J90
PIC18F86J10, PIC18F86J11, PIC18F86J15, PIC18F86J16
PIC18F86J50, PIC18F86J55, PIC18F86J60, PIC18F86J65
PIC18F86J90
PIC18F87J10, PIC18F87J11, PIC18F87J50, PIC18F87J60
PIC18F86J90
PIC18F96J60, PIC18F96J65
PIC18F97J60
PIC18F13K22, PIC18F14K22
PIC18F13K50, PIC18F14K50
PIC18F23K20, PIC18F24K20, PIC18F25K20, PIC18F26K20
PIC18F43K20, PIC18F44K20, PIC18F45K20, PIC18F46K20
PIC18F23K22, PIC18F24K22, PIC18F25K22, PIC18F26K22
PIC18F43K22, PIC18F44K22, PIC18F45K22, PIC18F46K22

PIC24:
PIC24F04KA200, PIC24F04KA201
PIC24F08KA101, PIC24F08KA102
PIC24F16KA101, PIC24F16KA102
PIC24FJ16GA002, PIC24FJ16GA004
PIC24FJ32GA002, PIC24FJ32GA004
PIC24FJ32GA102, PIC24FJ32GA104
PIC24FJ32GB002, PIC24FJ32GB004
PIC24FJ48GA002, PIC24FJ48GA004
PIC24FJ64GA002, PIC24FJ64GA004
PIC24FJ64GA102, PIC24FJ64GA104
PIC24FJ64GB002, PIC24FJ64GB004
PIC24FJ64GA006, PIC24FJ64GA008, PIC24FJ64GA010
PIC24FJ64GB106, PIC24FJ64GB108, PIC24FJ64GB110
PIC24FJ96GA006, PIC24FJ96GA008, PIC24FJ96GA010
PIC24FJ128GA006, PIC24FJ128GA008, PIC24FJ128GA010
PIC24FJ128GA106, PIC24FJ128GA108, PIC24FJ128GA110
PIC24FJ128GB106, PIC24FJ128GB108, PIC24FJ128GB110
PIC24FJ192GA106, PIC24FJ192GA108, PIC24FJ192GA110
PIC24FJ192GB106, PIC24FJ192GB108, PIC24FJ192GB110
PIC24FJ256GA106, PIC24FJ256GA108, PIC24FJ256GA110
PIC24FJ256GB106, PIC24FJ256GB108, PIC24FJ256GB110
PIC24HJ12GP201, PIC24HJ12GP202
PIC24HJ16GP304
PIC24HJ32GP202, PIC24HJ32GP204
PIC24HJ32GP302, PIC24HJ32GP304
PIC24HJ64GP202, PIC24HJ64GP204
PIC24HJ64GP206, PIC24HJ64GP210, PIC24HJ64GP506
PIC24HJ64GP502, PIC24HJ64GP504, PIC24HJ64GP510
PIC24HJ128GP202, PIC24HJ128GP204
PIC24HJ128GP206, PIC24HJ128GP210, PIC24HJ128GP306
PIC24HJ128GP310
PIC24HJ128GP502, PIC24HJ128GP504
PIC24HJ128GP506, PIC24HJ128GP510
PIC24HJ256GP206, PIC24HJ256GP210, PIC24HJ256GP610

dsPIC30:
dsPIC30F1010
dsPIC30F2010, dsPIC30F2011, dsPIC30F2012
dsPIC30F2020, dsPIC30F2023
dsPIC30F3010, dsPIC30F3011, dsPIC30F3012
dsPIC30F3013, dsPIC30F3014
dsPIC30F4011, dsPIC30F4012, dsPIC30F4013
dsPIC30F5011, dsPIC30F5013, dsPIC30F5015, dsPIC30F5016
dsPIC30F6010A, dsPIC30F6011A, dsPIC30F6012A
dsPIC30F6013A, dsPIC30F6014A, dsPIC30F6015

dsPIC33:
dsPIC33FJ12GP201, dsPIC33FJ12GP202
dsPIC33FJ16GP304
dsPIC33FJ32GP202, dsPIC33FJ32GP204
dsPIC33FJ32GP302, dsPIC33FJ32GP304
dsPIC33FJ64GP202, dsPIC33FJ64GP204
dsPIC33FJ64GP206, dsPIC33FJ64GP306, dsPIC33FJ64GP310
dsPIC33FJ64GP206A, dsPIC33FJ64GP306A, dsPIC33FJ64GP310A
dsPIC33FJ64GP706, dsPIC33FJ64GP708, dsPIC33FJ64GP710
dsPIC33FJ64GP706A, dsPIC33FJ64GP710A
dsPIC33FJ64GP802, dsPIC33FJ64GP804
dsPIC33FJ128GP202, dsPIC33FJ128GP204
dsPIC33FJ128GP206, dsPIC33FJ128GP306, dsPIC33FJ128GP310
dsPIC33FJ128GP206A, dsPIC33FJ128GP306A, dsPIC33FJ128GP310A
dsPIC33FJ128GP706, dsPIC33FJ128GP708, dsPIC33FJ128GP710
dsPIC33FJ128GP706A, dsPIC33FJ128GP710A
dsPIC33FJ128GP802, dsPIC33FJ128GP804
dsPIC33FJ256GP506, dsPIC33FJ256GP510, dsPIC33FJ256GP710
dsPIC33FJ256GP506A, dsPIC33FJ256GP510A, dsPIC33FJ256GP710A
dsPIC33FJ06GS101, dsPIC33FJ06GS102, dsPIC33FJ06GS202
dsPIC33FJ16GS402, dsPIC33FJ16GS404
dsPIC33FJ16GS502, dsPIC33FJ16GS504
dsPIC33FJ12MC201, dsPIC33FJ12MC202
dsPIC33FJ16MC304
dsPIC33FJ32MC202, dsPIC33FJ32MC204
dsPIC33FJ32MC302, dsPIC33FJ32MC304
dsPIC33FJ64MC202, dsPIC33FJ64MC204
dsPIC33FJ64MC506, dsPIC33FJ64MC508, dsPIC33FJ64MC510
dsPIC33FJ64MC706, dsPIC33FJ64MC710
dsPIC33FJ64MC802, dsPIC33FJ64MC804
dsPIC33FJ128MC202, dsPIC33FJ128MC204
dsPIC33FJ128MC506, dsPIC33FJ128MC510
dsPIC33FJ128MC706, dsPIC33FJ128MC708, dsPIC33FJ128MC710
dsPIC33FJ128MC802, dsPIC33FJ128MC804
dsPIC33FJ256MC510, dsPIC33FJ256MC710

PIC32:
PIC32MX320F032H, PIC32MX320F064H
PIC32MX320F128H, PIC32MX320F128L
PIC32MX340F128H, PIC32MX340F128L
PIC32MX340F256H
PIC32MX340F512H
PIC32MX360F256L, PIC32MX360F512L
PIC32MX420F032H
PIC32MX440F128L, PIC32MX440F128H
PIC32MX440F256H
PIC32MX440F512H
PIC32MX460F256L, PIC32MX460F512L

KEELOQ® HCS:
HCS200, HCS201
HCS300, HCS301, HCS320
HCS360, HCS361, HCS362

11 Series Serial EEPROM:
11LC010, 11AA010
11LC020, 11AA020
11LC040, 11AA040
11LC080, 11AA080
11LC160, 11AA160

24 Series Serial EEPROM:
24C00, 24LC00, 24AA00
24C01B, 24LC01B, 24AA01B
24C02B, 24LC02B, 25AA02B
24C04B, 24LC04B, 24AA04B
24C08B, 24LC08B, 24AA08B
24LC16B, 24AA16B
24LC32A, 24AA32A
24LC64, 24FC64, 24AA64
24LC128, 24FC128, 24AA128
24LC256, 24FC256, 24AA256
24LC512, 24FC512, 24AA512
24LC1025, 24FC1025, 24AA1025

25 Series Serial EEPROM:
25LC010A, 25AA010A, 25LC020A, 25AA020A, 25LC040A, 25AA040A
25LC080A, 25AA080A, 25LC080B, 25AA080B, 25LC160A, 25AA160A, 25LC160B, 25AA160B
25LC320A, 25AA320A, 25LC640A, 25AA640A
25LC128, 25AA128, 25LC256, 25AA256, 25LC512, 25AA512, 25LC1024, 25AA1024

93 Series Serial EEPROM:
93LC46A, 93AA46A, 93C46A, 93LC46B, 93AA46B, 93C46B, 93LC46C, 93AA46C, 93C46C
93LC56A, 93AA56A, 93C56A, 93LC56B, 93AA56B, 93C56B, 93LC56C, 93AA56C, 93C56C
93LC66A, 93AA66A, 93C66A, 93LC66B, 93AA66B, 93C66B, 93LC66C, 93AA66C, 93C66C
93LC76A, 93AA76A, 93C76A, 93LC76B, 93AA76B, 93C76B, 93LC76C, 93AA76C, 93C76C
93LC86A, 93AA86A, 93C86A, 93LC86B, 93AA86B, 93C86B, 93LC86C, 93AA86C, 93C86C

MCP250xx CAN:
MCP25020, MCP25025
MCP25050, MCP25055

Документация и программное обеспечение для программатора PICKIT 2.
Ссылка на сайт компании Microchip

Программирование микросхем EEPROM серии 24x:

Вывод разъёма программатора	Вывод микросхемы серии 24x (корпус DIP)
(2) VDD	(8) VCC
(3) GND	(4) VSS
(5) PGC	(6) SCL
(6) AUX	(5) SDA (подключить подтягивающий резистор 1 кОм на VCC)
	(7) WP (можно не подключать, в микросхеме этот вывод подтянут резистором к GND, то есть Write Protect отключен.)
	(1), (2), (3) Адресные входы, подключать к VDD или GND в соответствии с Data Sheet. (Обычно, все на GND).

Комплектность:

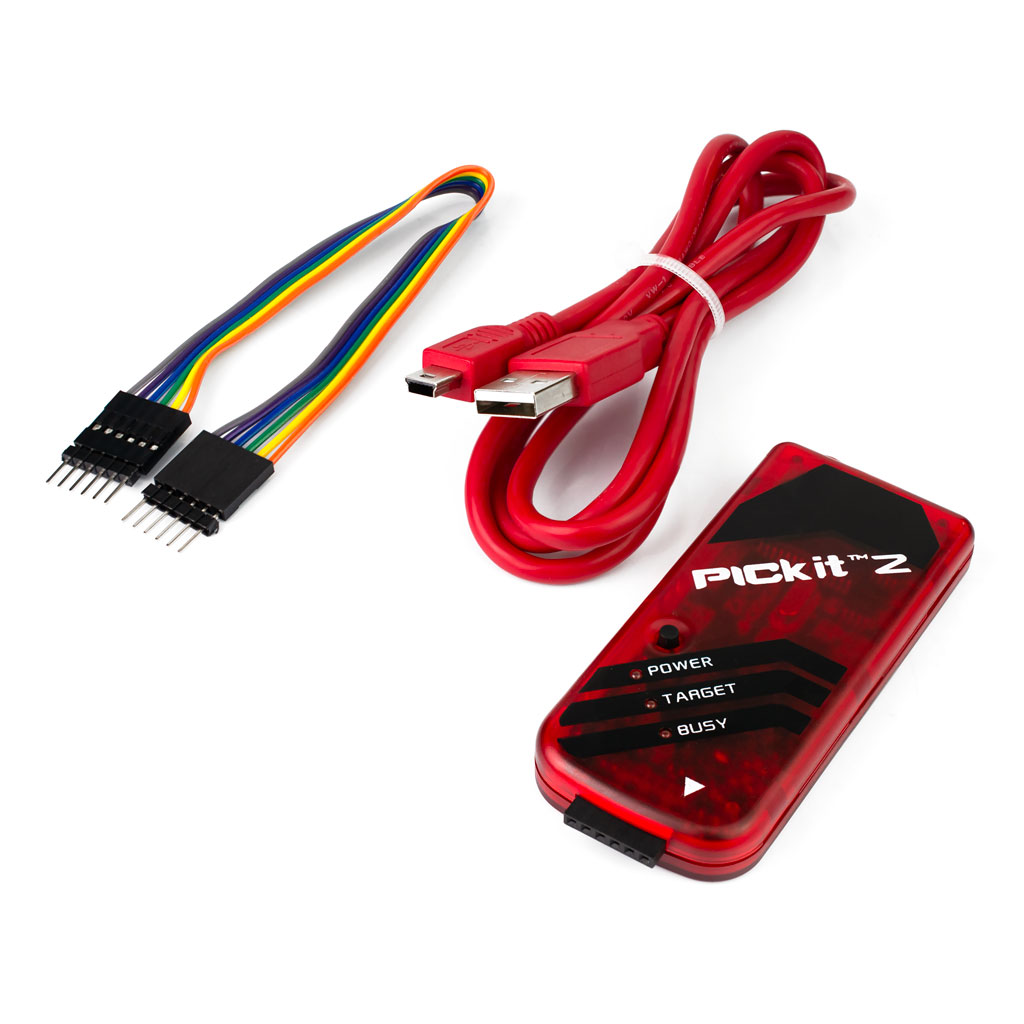

PICKIT2 W - Программатор PIC-контроллеров, микросхем памяти EEPROM и ключей KeeLOQ.
Кабель удлинитель (USB-A <> Mini-USB-B 5 pin.) *1шт.
Кабель ICSP (BLS-1x6 <> BLS-1x6) *1шт.


------------------
СЕЕД11104:1959
