Модуль предназначен для настройки, проверки, эксплуатации и исследования характеристик различных нагрузок. Как правило, модуль используется совместно с силовым ключом. Модуль имеет 10 ячеек энергонезависимой памяти, для хранения скважности и частоты ШИМ - сигнала.

Технические характеристики:

Процент заполнения ШИМ-сигнала: 0..100%;
Шаг регулировки ШИМ-сигнала: 1%;
Количество частот выходного ШИМ-сигнала: 5;
Память сохраненных значений: 10 ячеек;
Рекомендуемое напряжение питания (фильтрованное): 6..25 В;
Потребляемый ток: 20..70 мА;
Амплитуда выходного сигнала: 5 В;
Допустимый выходной ток: 10 мА;
Цвет свечения индикатора: желтый;
Температура эксплуатации модуля: -40..+60°С;
Защита от переполюсовки питания модуля: нет;
Размеры: 50х35х25 мм;
Вес: 22 г.

Модуль рекомендован для управления:
яркостью светодиодов, светодиодных матриц/лент/линеек;
электродвигателями постоянного тока;
яркостью ламп накаливания;
низковольтными нагревателями.

Таблица частот:
F0 - ~16 KHz
F1 - ~2 KHz
F2 - ~250 Hz
F3 - ~63 Hz
F4 - ~16 Hz

Назначение кнопок:


Увеличить заполняемость (максимум 100, на дисплее заполняемость 100 отображается двумя нулями )


Уменьшить заполняемость (минимум - 0, на дисплее заполняемость 0 отображается одним нулём )

+
Выбрать следующую частоту. Выбранная частота на дисплее отображается миганием символа F и номера,например:


Загрузка настроек из следующей ячейки (0..9). На дисплее 2 раза мигнет символ L и номер загруженной ячейки, например: (пустые ячейки пропускаются)

М - удерж.
Просмотр номера загруженной ячейки списка. На дисплее отображается символ L и номер ячейки, например:

+ М - удерж.
Переход в режим сохранения в память.
Необходимо кнопками "+" и "-" выбрать ячейку в списке и нажать кнопку "M"

+ М - удерж.
Очистить загруженную ячейку памяти

М удерж. - удерживать кнопку М до отображения номера ячейки



Текущие настройки ШИМ (частота, заполняемость) автоматически сохраняются в ячейку автосохранения при отсутствии нажатий на кнопки ~10 секунд. При включении ШИМ-контроллер включается с настройками автосохранения.
Для внесения изменений в ячейки списка необходимо их сохранить повторно.

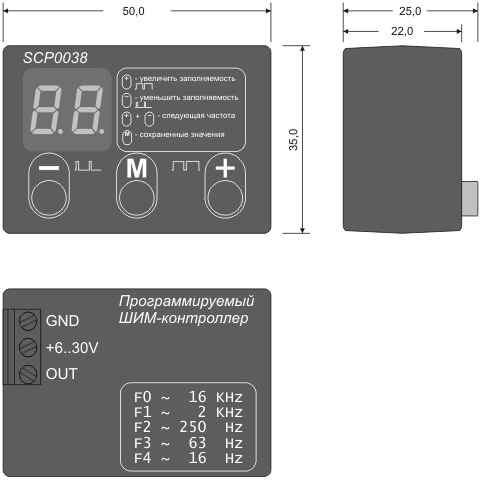

Рис.1. Габаритные размеры


Рис.2. Схема включения силового ключа от одного источника питания

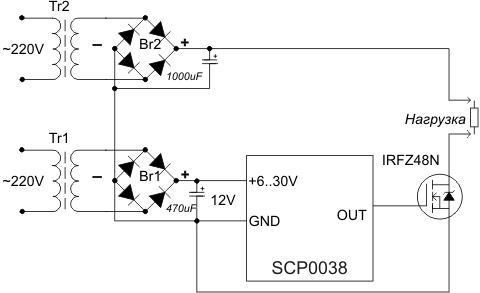

Рис.3. Схема включения силового ключа от двух источников питания





------------------
