Сетевое многофункциональное реле Laurent-2

Бренд: KernelChip

Обратите внимание на близкий по назначению товар: Модуль RA001. GSM-транслятор «Коралл-10» показаний счётчиков воды Термометр многоканальный, (до 32 датчиков) управляющий модуль. Версия 1.0 Модуль RMC012. Ethernet модуль Jerome

Для управления цифровыми и аналоговыми устройствами, датчиками и исполнительными механизмами через Ethernet (LAN) интерфейс. Многофункциональный сетевой модуль с богатой аппаратной переферией для управления реле и мониторинга / измерения различных параметров по сети. Возможность автономной обработки событий (входные линии, датчик температуры, счетчики импульсов, АЦП, таймер и PING удаленного устройства). Технология M2M (Module-2-Module) - прямое взаимодействие модулей между собой с помощью Ke-команд без участия внешнего сервера.

- Ethernet (LAN) модуль управления
- Реле 220В / 7А, 4 штуки
- Счетчик импульсов: 4 штуки
- Входные дискретные линии: 6 штук
- Выходные дискретные линии: 12 штук
- ШИМ выход, RS-232, 2 x АЦП
- Вход для датчика температуры KTS-18B20 - CAT - управляемая реакция на события
- Открытый командный интерфейс (API)
- SDK Web-интерфейса
- M2M (прямое взаимодействие модулей)

Описание:

Модуль Laurent-2 (произносится как “Лоран-2”) является развитием хорошо зарекомендовавшего себя модуля Laurent в котором были улучшены ряд эксплуатационных характеристик при полном сохранении совместимости с точки зрения размеров, положения разъемов и API команд управления:

• расширенный диапазон питающего напряжения (от 5.5 до 28 В)
• интегрированный разъем для прямого подключения источника питания
• поддержка цифрового датчика температуры KTS-118B20 вместо аналогового KTS-1.

Laurent-2 предназначен для управления цифровыми и аналоговыми устройствами, датчиками и исполнительными механизмами через Ethernet (LAN) интерфейс. Модуль имеет в своем составе богатую аппаратную переферию, включающую:

• мощные электромагнитные реле 220 В / 7 А (4 шт)
• входные (6 шт) и выходные (12 шт) дискретные линии
• вход для подключения датчика температуры KTS-18B20
• счетчики импульсов (4 шт)
• ШИМ выход
• АЦП, два канала (10 бит)
• порт RS-232

Рисунок 1. Модуль Laurent-2 (общий вид)

Управление модулем может осуществляется различными способами:

• через встроенную Web-страницу
• прямыми HTTP запросами
• набором текстовых команд управления по через TCP порт (открытый API)
• TCP-2-COM – прозрачный обмен данными между последовательным портом и TCP портом
• автономное управление аппаратными ресурсами при возникновении различных событий (система CAT)
• M2M (Module-2-Module) - прямое взаимодействие модулей между собой с помощью Ke-команд без участия внешнего сервера

Модуль имеет встроенную Web-страницу управления. Достаточно запустить любой браузер, ввести IP адрес модуля (по умолчанию 192.168.0.101) и вы получаете удобный визуализированный интерфейс для управления различными ресурсами модуля и мониторинга его параметров в режиме реального времени.

Рисунок 2. Web-интерфейс управления модулем Laurent-2

Рисунок 3. Web-интерфейс управления системой CAT модуля Laurent-2

С помощью модуля Laurent-2 и системы CAT можно быстро построить систему мониторинга состояния сервера по сети и автоматически перезагружать его, в случае обнаружения "зависания". Сервер и Laurent-2 находятся в одной подсети. Laurent-2 на периодической основе посылает команду PING серверу по его IP (система CAT). Если нет ответа - проводится автоматический сброс питания через реле.

Рисунок 4. Система CAT для мониторинга и сброса питания удаленного компьютера по PING IP

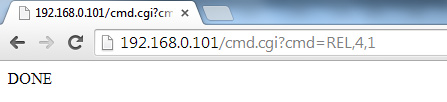

Управление производится обращением к определенной HTTP странице c различными параметрами, определяющими действие, которое нужно выполнить. Например, если выполнить запрос как показано ниже, то будет включено реле под номером 4:

http://192.168.0.101/cmd.cgi?cmd=REL,4,1

Модули Laurent-2 могут быть с легкостью подключены к беспроводной Wi-Fi сети через Wi-Fi роутер. Такая комбинация модуля Laurent-2 и Wi-Fi роутера позволяет контролировать / управлять модулем практически с любого устройства оборудованного Wi-Fi интефрйесом на значительном расстоянии.

Рисунок 7. Подключение Laurent-2 к беспроводной сети (Wi-Fi)

Отличительные особенности:

модуль управления с Ethernet (LAN) интерфейсом не требует дополнительных схемных элементов - сразу готов к работе аппаратные ресурсы доступны на клеммных разъемах 4 x реле (220 В / 7 А) 6 x входных дискретных оптоизолированных линий Возможность прямого подключения датчика температуры KTS-18B20 2 x 10-ти разрядных АЦП для измерения внешнего напряжения 4 x оптоизолированных счетчика импульсов 12 x выходных дискретных линий управления (до 50 В, 0.5 А на каждую линию) ШИМ выход для плавного изменения подводимой мощности к нагрузке последовательный порт RS-232 интерфейс TCP-2-COM ("прозрачный" мост передачи данных по сети между RS-232) набор готовых текстовых команд управления высокого уровня (KE - команды) по TCP/IP протоколу (открытый командный интерфейс) рекомендуемое напряжение питания: от 5.5 до 28 В индикационные светодиоды сетевой активности и статуса модуля индикационные светодиоды входных дискретных линий каждый модуль имеет уникальный серийный номер встроенный Web-сервер для управления и мониторинга возможность подключения нескольких модулей к одной сети (необходимо изменение IP/MAC адресов) возможность изменения сетевых настроек модуля (IP, MAC, Default Gateway, Subnet Mask) доступ к Web-странице управления и командному интерфейсу защищен паролем система “Сторож” - режим автоматического отслеживания изменения состояний входных дискретных линий возможность сохранения и последующего восстановления состояний аппаратных ресурсов после отключения питания (реле, выходные дискретные линии, счетчик импульсов, ШИМ) система CAT – автоматическое управление выходными ресурсами модуля при возникновении событий на входных линиях, по таймеру, по порогу датчика температуры и по команде PING удаленного устройства технология M2M - обмен командами между модулями напрямую, без участия внешнего сервера

Комплект поставки:

В комплект поставки входит только сам модуль Laurent-2. Документация и драйвера доступны в электронном виде.

Гарантия:

Гарантируется штатная работа модуля в течение 1 года со дня продажи при соблюдении условий эксплуатации и правил хранения, приведенных в Техническом описании. В случае неисправности производится обмен (ремонт) неисправного модуля. Гарантия не распространяется на модули, имеющие механические, электрические и другие повреждения, вызванные их неправильной эксплуатацией.

Документация:

Описание	Размер	Дата
Руководство пользователя модуля Laurent-2 Техническое описание и руководство пользователя модуля Laurent-2 (datasheet). Версия 2.01.	2.3 MБ	09 Марта 2016
Описание команд управления Описание текстовых TCP/IP KE-команд управления, поддерживаемых модулем Laurent-2. Версия 2.01.	830 КБ	9 Марта 2016
Интерфейс TCP-2-COM Краткое описание интерфейса TCP-2-COM, позволяющего передавать данные по сети в прозрачном режиме через последовательный порт модуля.	535 КБ	30 Декабря 2013

Последняя версия "Прошивки"

Описание	Размер	Дата
"Прошивка" L205 Пакет установки последней версии "прошивки" для модуля Laurent - L205 . Руководство по установке прилагается.	1.5 МБ	09 Марта 2016
Что нового в версии L205? Документ описывает какие изменения произошли в версии "прошивки" L205 по сравнению с предыдущей версией.	183 КБ	09 Марта 2016

Программное обеспечение:

Описание	Размер	Дата
Программа KeTerm.exe Терминальная программа, позволяющая управлять модулями KernelChip текстовыми Ke-командами. Поддерживаются COM порты (включая виртуальные COM порты) и TCP порты.	240 КБ	24 Августа 2008

SDK Web-интерфейса

---

  Альтернативные модели термостатов »»»

Описание	Размер	Дата
SDK Web-интерфейса Пакет SDK который позволяет модифицировать штатный Web-интерфейс модуля Laurent-2. (Требуются знания в области HTML и JavaScript). Версия SDK: 5.0 (совместимая версия прошивки: L205)	110 КБ	09 Марта 2016
Руководство пользователя SDK Техническое описание и руководство пользователя SDK Web-интерфейса модуля Laurent-2. Версия 5.0.	501 КБ	09 Марта 2016

------------------
