Модуль RS021. Двухканальный 50 Вт + 50 Вт аудио усилитель класса D на базе TDA7492

Код товара: CTTL12847
Бренд: DIY

Обратите внимание на близкий по назначению товар: Модуль RS042. Аудио усилитель на TPA3116D2 (XH-M548)

     Усилители класса «D» - достаточно редко используемый вид усилителей ЗЧ, получающий в последнее время все более широкое применение. Этот класс усилителей относится к импульсным (не путать с цифровыми!) усилителям, в которых входной сигнал преобразуется в импульсную форму, где длительность импульса соответствует амплитуде дискрета аналогового сигнала (ШИМ), а выходные транзисторы работают в режиме ключей, что обуславливает характеристики усилителя:
- высокая выходная мощность при малых габаритах и тепловыделении ;
- высокий КПД;
- низкий коэффициент искажений, до 0,01% при правильно построенном выходном НЧ- фильтром;
- возможность использования однополярного питания.

     Область применения усилителя - это в первую очередь это малогабаритные устройства с автономным питанием, устройства c однополярным питанием, автомобильная электроника. Прекрасно подойдет для подключения сабвуфера в автомобиле или в комплекте домашнего кинотеатра.

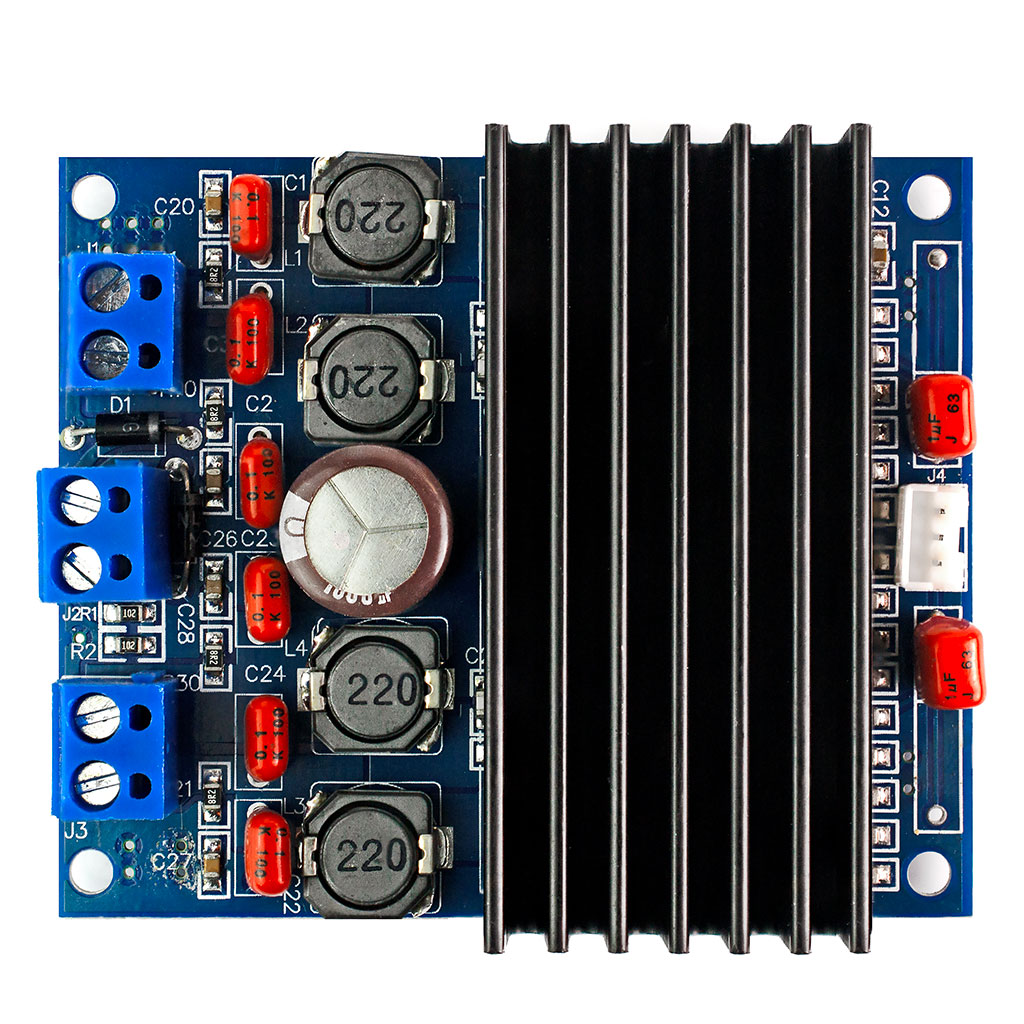

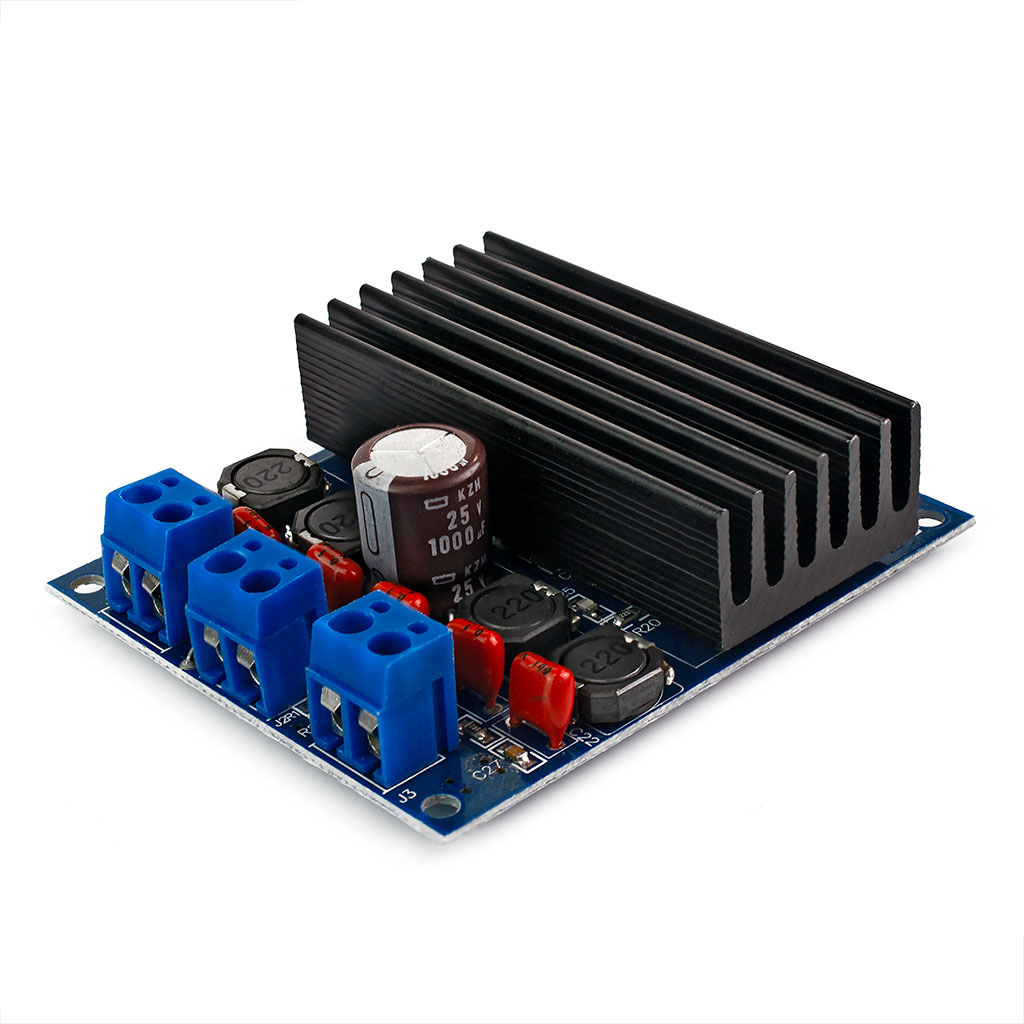

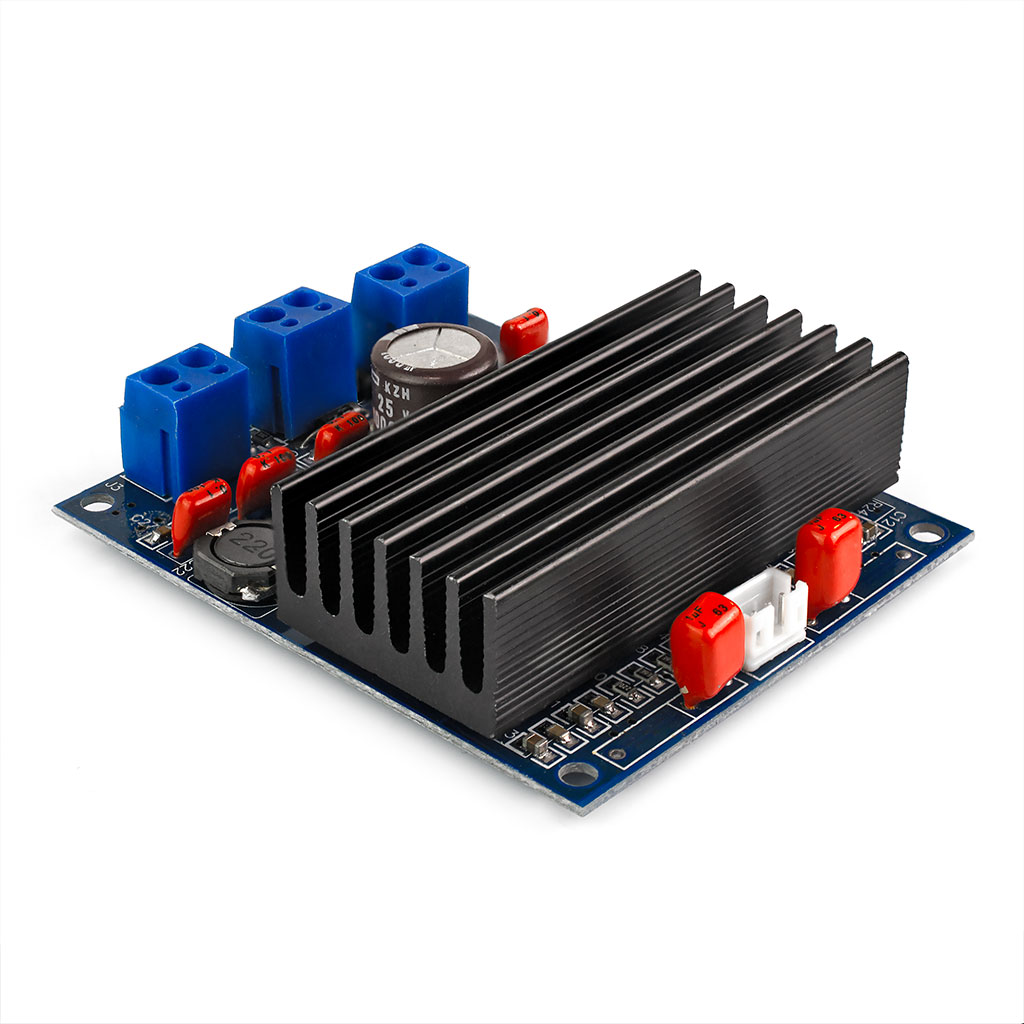

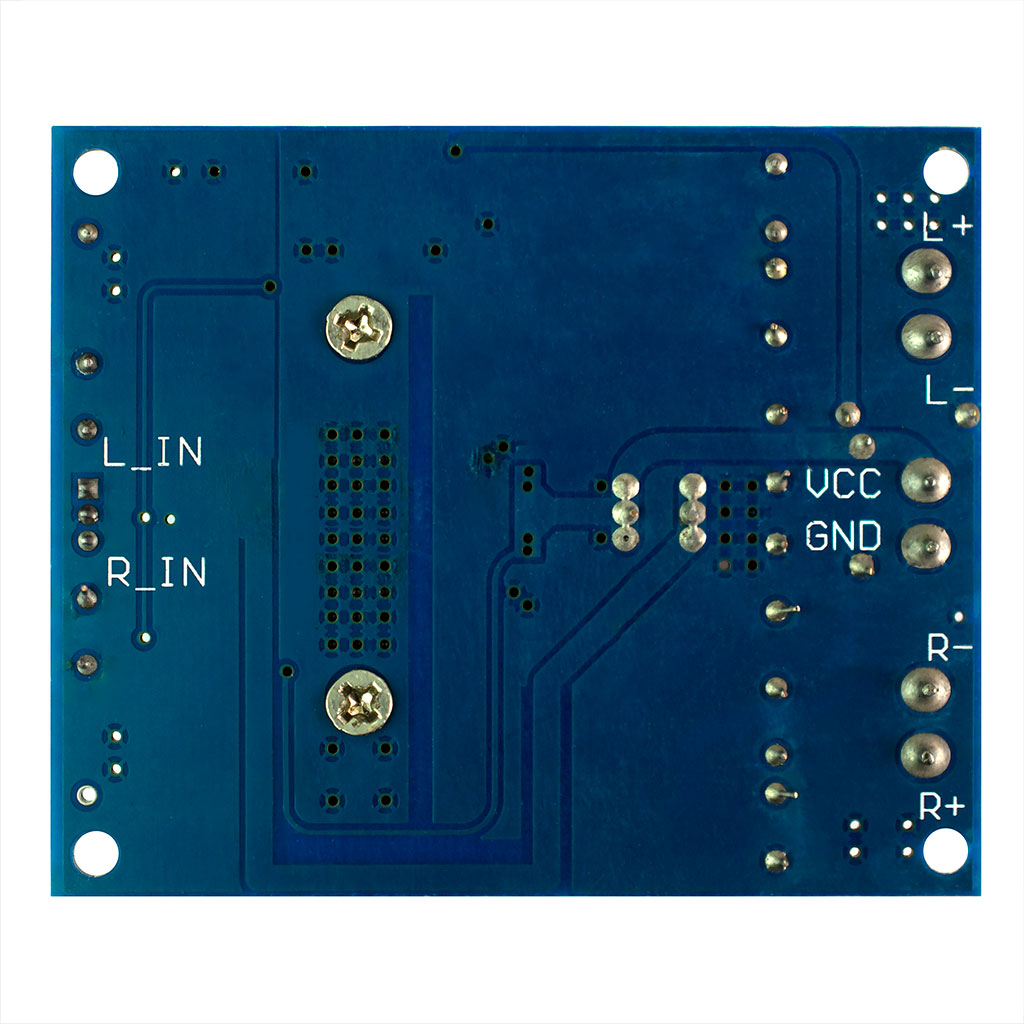

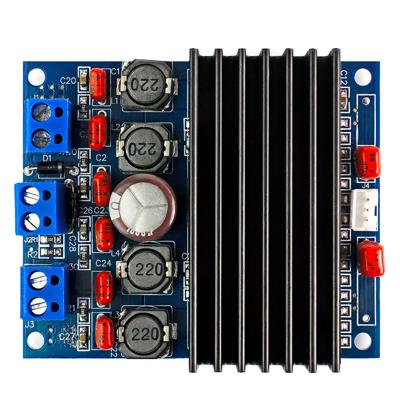

     Усилитель собран на печатной плате размером 57х70 мм, для удобства монтажа на плате имеются 4 отверстия o 4 мм, размер под монтажные отверстия 52х65 мм.

Основные технические характеристики:

  • Напряжение питания , Vcc: однополярное, 8-26 В (рекомендуется 24 В);
  • Максимальная выходная мощность: 2 х 50 Вт, Rн=8 Ом, (режим BTL – 1 х 100 Вт, Rн= 4 Ом);
  • Напряжение питания В, при Rн:
   4 Ом не более 18 В
   6 Ом не более 24 В
   8 Ом не более 25 В;
  • Частотный диапазон: 20 Гц - 20 кГц;
  • Вход: стерео линейный (0-0,5 В);
  • Потребляемый ток в режиме покоя: 30мА;
  • Гармонические искажения (типовое), %
   при Vcc=25 В, Rн = 6 Ом не более 10
   при Vcc=25 В, Rн = 8 Ом не более 1;
  • Входное сопротивление , кОм: 60;
  • Частота дискретизации, кГц: 310;
  • Защита от перегрева, о С: ≥ 150;
  • Защита от пoвышенного Vcc, В: ≥ 29;
  • Защита от пониженного Vcc,В: ≤ 7;
  • Защита от короткого замыкания: типично 6 А при 0 Ом.

Схема электрическая принципиальная

* - производитель оставляет за собой право вносить изменения в схему без предварительного оповещения.



TDA7492

------------------
СЕЕД12847:1350
