Радиоконструктор представляет собой несложную, но требующую некоторого кропотливого труда игрушку, которая будет забавно смотреться и на праздничном столе, и на рабочем, рядом с компьютером и портом USB. При включении питания елочка создает праздничное настроение, подмигивая разноцветными светодиодами – гирляндами. Елочка работает от 3 батареек типоразмера «АА» или от USB порта компьютера (или зарядного устройства). Примерный ток потребления – 30 mА. Размер в собранном состоянии 136 х 60 х 60 мм.

Краткое описание

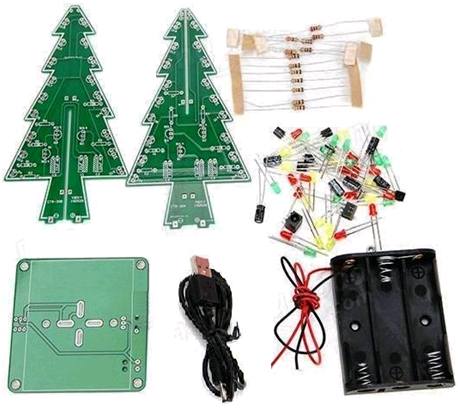

     В комплекте радиоконструктора - 3 печатных платы, две половинки елочки и основание, батарейный отсек, кабель питания от USB-порта и следующий набор радиокомпонентов:

№	Наименование	Тип	Кол-во	№	Наименование	Тип	Кол-во
1	Резистор	10 кОм	7	7	Светодиод зеленый		12
2	Резистор	330 Ом	2	8	Светодиод красный		13
3	Резистор	2 кОм	2	9	Светодиод желтый		12
4	Резистор	1 кОм	2	10	Разъем питания (гнездо)		1
5	Конденсатор электролитический	47мкФ 16В	6	11	Кнопка		1
6	Транзистор	S9014	6	12	Винт, гайка (комплект)		2

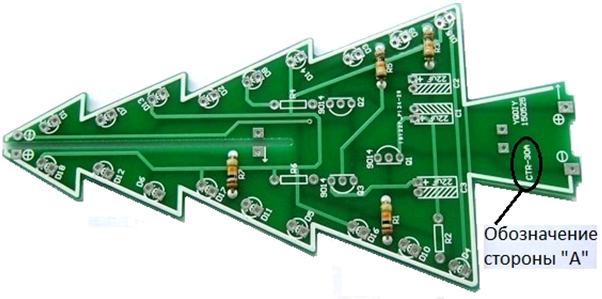

     Две «половинки» елки имеют практически одинаковую схему и отличаются только рисунком печатных проводников в месте соединения половинок. Платы обозначены в нижней части как CTR-30A и CTR-30B.
Соответственно платам отличаются обозначения резисторов:
     10 кОм на плате «А» - R1, R3, R5, R7, на плате «В» - R1, R3, R5
     2 кОм на плате «А» - R2, на плате «В» - R4
     1 кОм на плате «А» - R4, на плате «В» - R6
     330 Ом на плате «А» - R6, на плате «В» - R2.

Остальные элементы монтировать в соответствии с маркировкой на печатной плате.

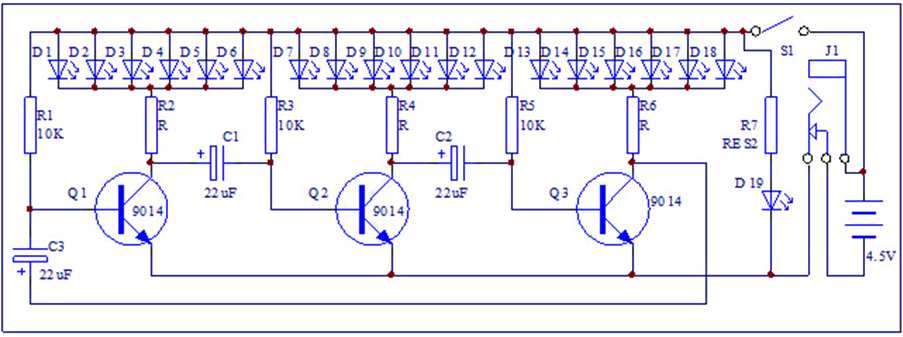

Схема электрическая принципиальная одной печатной платы («половинки елки»)

Порядок сборки радиоконструктора.
     Разобрать радиодетали, уточнить номиналы резисторов и маркировку на печатной плате
     Монтаж радиокомпонентов целесообразно поводить в следующем порядке:

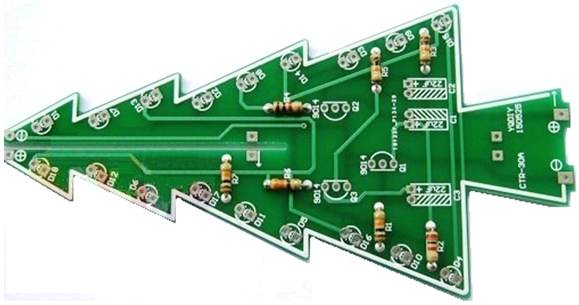

1. Установить резисторы 10 кОм на плату. Для платы стороны «А» это резисторы R1, R3, R5 и не обозначенный на схеме номинал у R7, а для стороны «В» - R1, R3, R5.

     Установить резисторы R2, R4, R6. В зависимости от монтируемой стороны печатной платы:

Сторона «А»       Сторона «В»
2 кОм – R2          2 кОм – R4
1 кОм - R4          1 кОм – R6
330 Ом – R6        330 Ом – R2

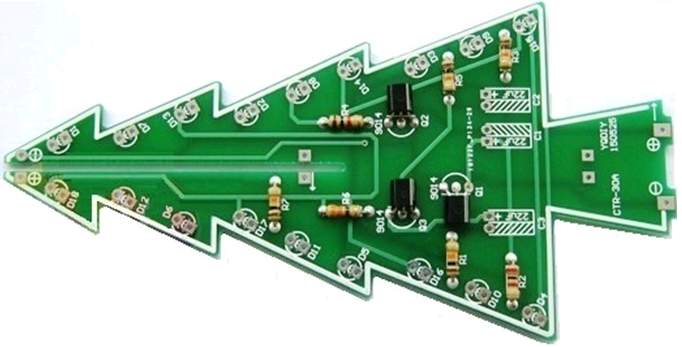

2. Установить транзисторы в соответствии с обозначением и не припаивая согнуть выводы транзистора и уложить его на печатную плату. Припаять, соблюдая температурный режим.

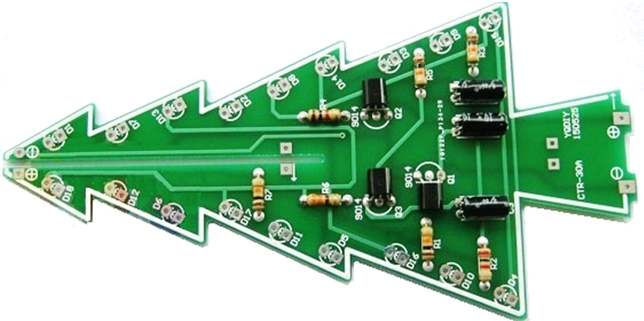

3.Установить конденсаторы в соответствии с полярностью. На плате указано 22 мкФ, в комплекте 47 мкФ, но, вероятно, это допустимо. Отрицательный вывод на конденсаторе обозначен широкой белой полосой. Конденсаторы также надо «уложить» на плату, аккуратно подогнув выводы.

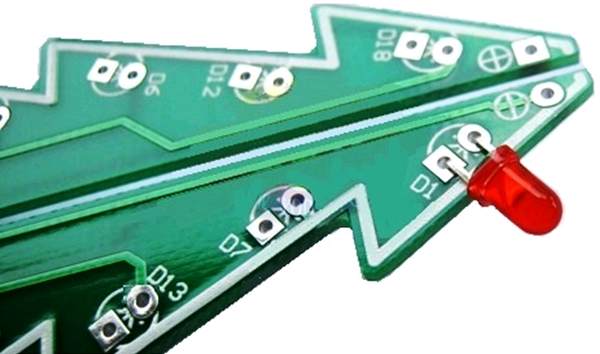

4.Далее можно устанавливать светодиоды. Начинаем с красных, они устанавливаются в места D1-D6. Надо помнить, что длинный вывод светодиода - «+». На печатной плате есть условное обозначение диода, но плохо читаемое. Следует отметить, что контактные площадки светодиодов имеют разную форму, «+» - квадратная площадка, «-« - круглая площадка.

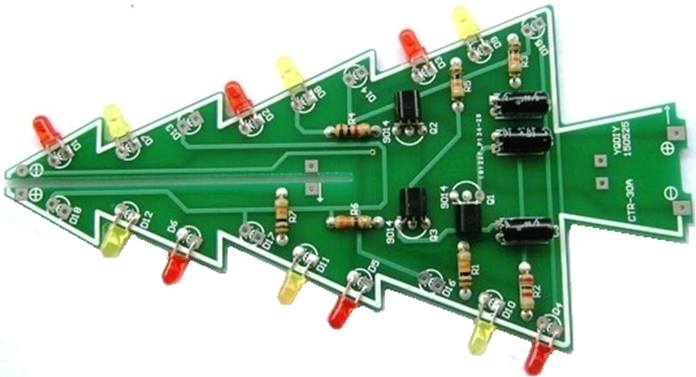

5.После установки красных светодиодов, аналогичным способом установить желтые светодиоды. Они устанавливаются в места D7-D12.

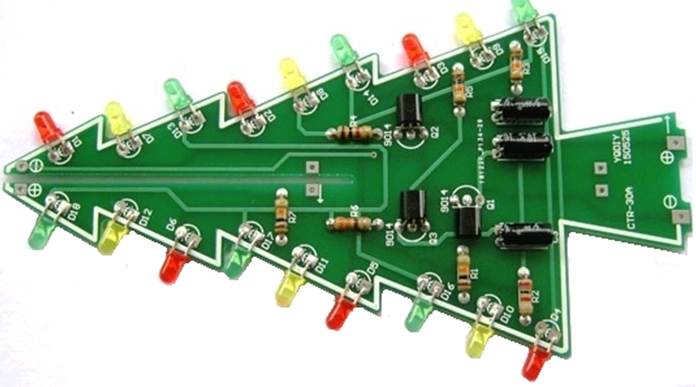

и зеленые на места D13-D18.

На этом с платой «А» можно закончить.

6.Аналогично собираем плату «В», резисторы R2,R4,R6 устанавливать как описано выше.

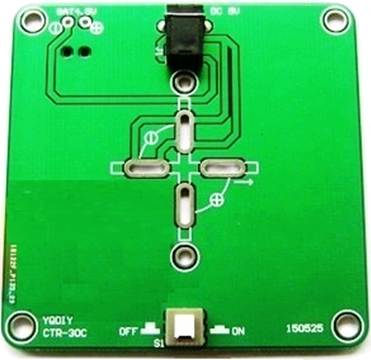

7.После монтажа «половинок» елочки можно приступить к окончательной сборке. Сначала необходимо установить на печатную плату основания гнездо разъема питания и кнопку выключения/включения. Для придания механической прочности желательно притянуть разъем к плате хомутом, производитель специально предусмотрел контактные площадки для пайки хомутика.

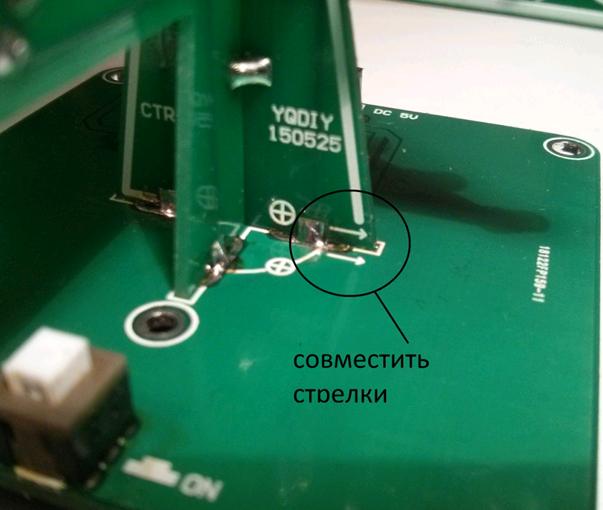

8.Далее собрать половинки елочки, совместив стрелки в середине плат (указаны на врезке на нижнем рисунке) установить елочку на основание, совместив стрелки как указанно на рисунке, и прижимая елку сверху к основанию, спаять ламели питания на основании и на платах елочки.

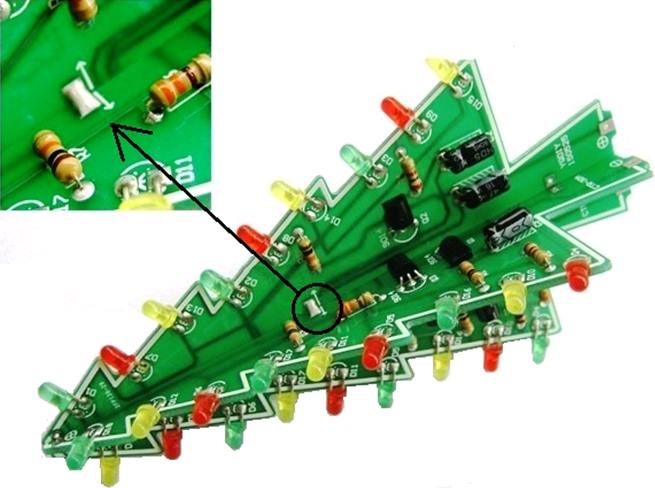

Такая последовательность монтажа гарантирует правильный угол (900) между платами. Зафиксировав платы на основании, установить перемычки вдоль «ствола» елки. Можно установить проволочную перемычку, можно просто припоем спаять контактные площадки.

Далее установить оставшийся светодиод красного цвета на верхушку елочки, не забыв про полярность. На верхушке расположены еще 2 дополнительные контактные площадки, которые можно задействовать при установке светодиода и усилить жесткость верхушки.

9.Установка батарейного отсека.
Пропустив провода через отверстия в плате основания, двумя винтами из комплекта поставки привинтить батарейный отсек к плате основания елочки. Винты необходимо располагать таким образом, что бы головка винта была в батарейном отсеке, а гайка сверху над платой основания, в противном случае винт будет мешать установке батареи. Перед окончательным закручиванием винтов проверить, как уложены провода между отсеком и платой основания.

Отрезать провода до необходимой длины и припаять в соответствии с указанной полярностью.

Рекомендуется сначала проверить работоспособность с батарейками, чтобы в результате неправильного монтажа случайно не испортить USB порт компьютера.

***- производитель оставляет за собой право без предварительного оповещения вносить изменения в конструкцию прибора, не ухудшающих его свойств.



------------------
