Модуль RC076. Аналог Arduino NANO v3.0 5 Вольт ATMEGA328 16 МГц CH340G
Бренд: DIYЮридические лица получат счёт по запросу на наш e-mail. Присылайте ваши реквизиты, наши коды товаров и их количества.
Стоимость доставки по вашей просьбе можем включить в стоимость товаров. Работаем без НДС.
 |
Обратите внимание на близкий |
|||
|
Модуль RA090. CNC Shield V4.0 для гравировальных машин, 3D принтеров и станков |
Это клон Arduino NANO - неофициальная версия, но в производстве используются те же Gerber-файлы, включая трафареты для шелкографии.

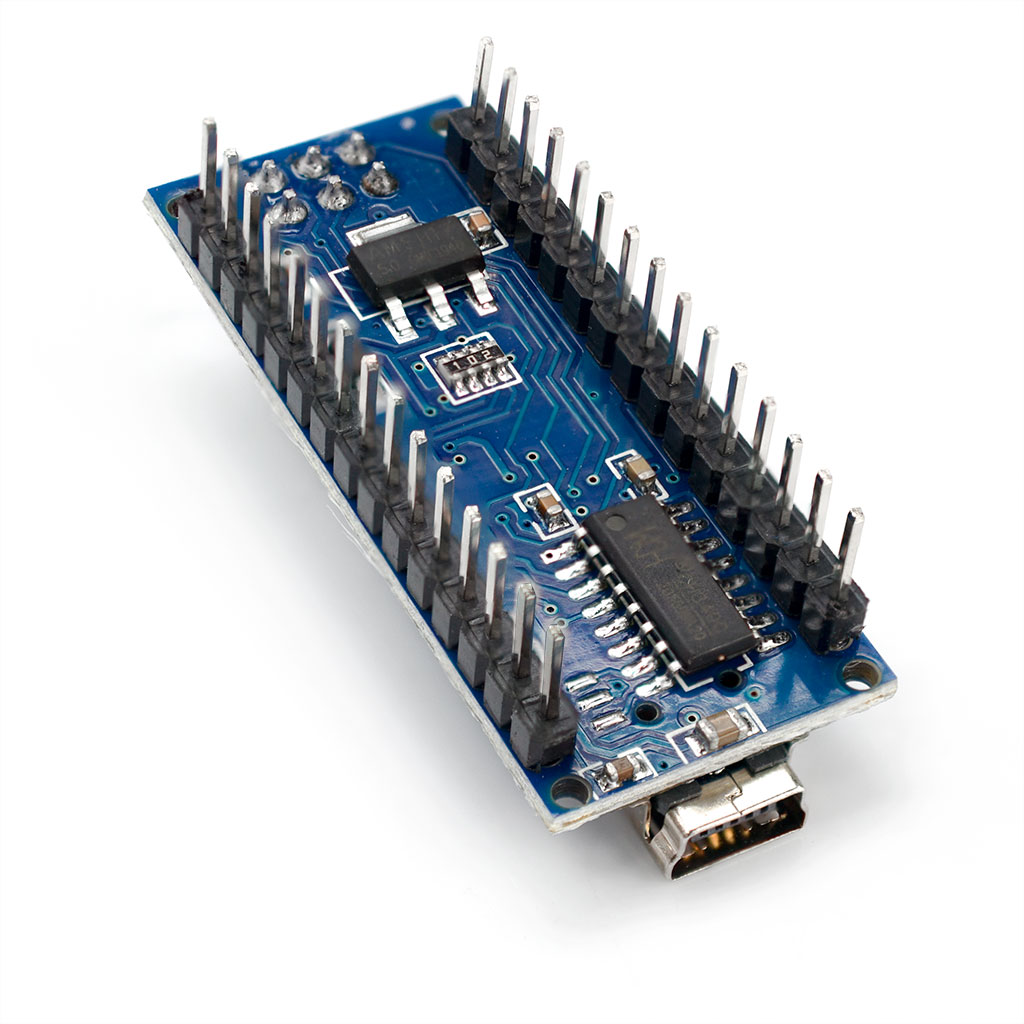

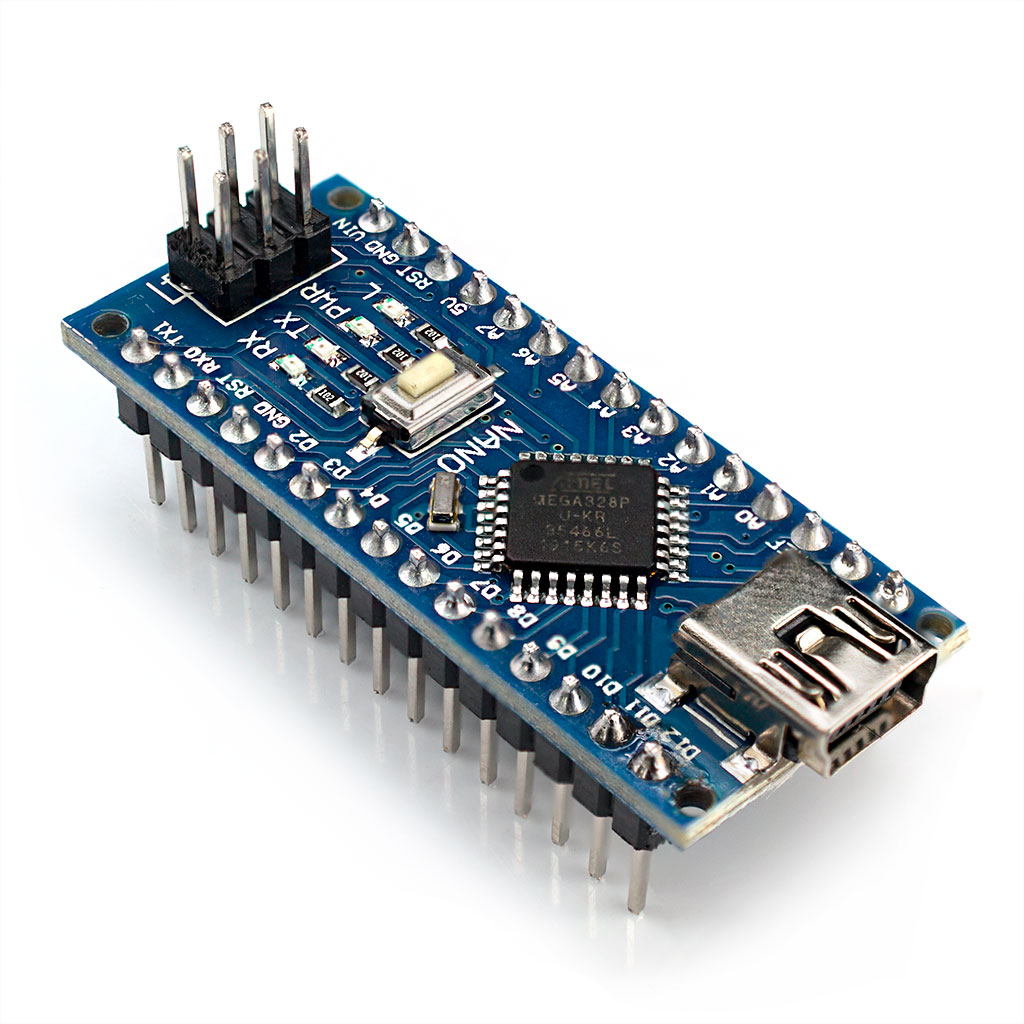

Модуль, аналогичный ARDUINO Nano V3.0 (CH340) на микроконтроллере ATmega328 с USB кабелем

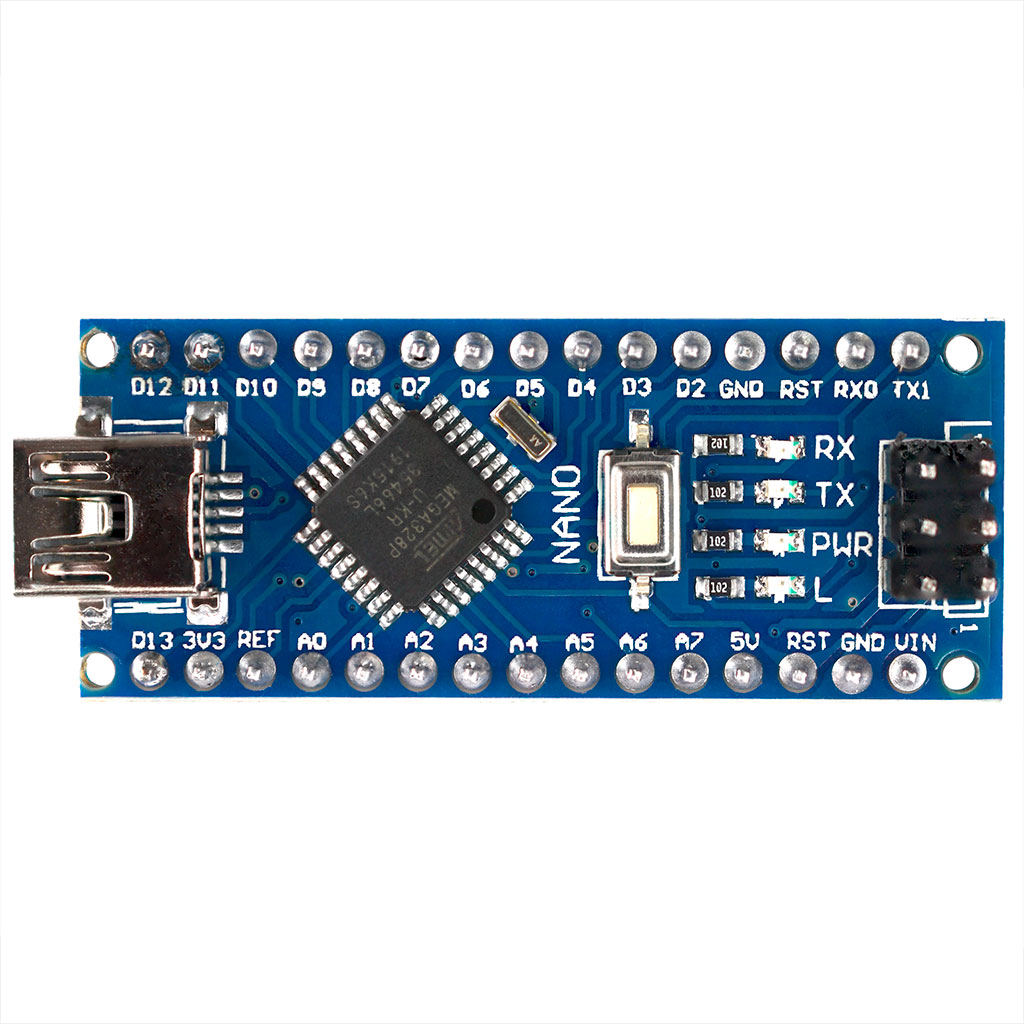

Оптимально подходит для макетирования с применением беспаечных макетных плат, ибо все контакты выведены на две линейки по краям платы, шаг выводов 2,54мм, расстояние между линейками 15мм.
Встроенный bootloader и преобразователь USB <> COM на базе микросхемы CH340, позволяет обновлять прошивку без использования программатора, единственным нажатием кнопки на компьютере. Однако, при необходимости, может быть "прошит" и любым стандартным программатором со стандартным 6-выводным интерфейсом ISP.
Nano 3.0 (CH340G) является аналогом распространенных модулей Nano 3.0, и отличается от них лишь переработанной схемой преобразователя USB <> COM, интегрированного на плату. Вместо микросхемы FT232RL производства FTDI, в этой версии модуля применена микросхема CH340G, производства WCH.
С точки зрения использования, модуль ничем не отличается от распространенных модулей Nano 3.0, т.к. преобразователь USB<>COM, с точки зрения программирования прозрачен, и всего-лишь обеспечивает соединение с компьютером посредством добавления ещё одного COM-порта.
В комплекте НЕТ интерфейсного кабеля MiniUSB. При необходимости, его можно найти ТУТ
Спецификация:
- Микроконтроллер: ATmega328P
- Напряжение ядра (логические уровни): +5 вольт.
- Напряжение питания по входу VIN (рекомендуемое): +7...+12 вольт.
- Предельно допустимый потенциал напряжения питания по входу VIN: +6...+20 вольт.
- Цифровых входов/выходов: 14 (6 из которых позволяют аппаратно выводить PWM / ШИМ).
- Cветодиоды: Питание, Rx(приём), Tx(Передача).
- Входов АЦП: 8.
- Максимально допустимый втекающий/вытекающий ток выводов: 40 мА.
- ППЗУ (Flash Memory): 32 кБайт, из которых 2 кБ используется под загрузчик (bootloader).
- ОЗУ (SRAM): 2 кБайт (встроено в ATmega328P)
- EEPROM: 1 Кб (встроено в ATmega328P)
- Тактовая частота 16 МГц стабилизирована кварцем.
- Готовый модуль.
- Миниатюрные размеры: 45 * 18 мм.
- Вес модуля 6 гр.
Контроллер, совместимый с Arduino Nano - это маленькая законченная плата для простого макетирования. Построена на микроконтроллере ATmega328. Его функциональные возможности очень похожи на Arduino UNO, но в ином форм-факторе. У Nano отсутствует отдельный разъем питания. Она работает и питается через USB кабель Mini-B.

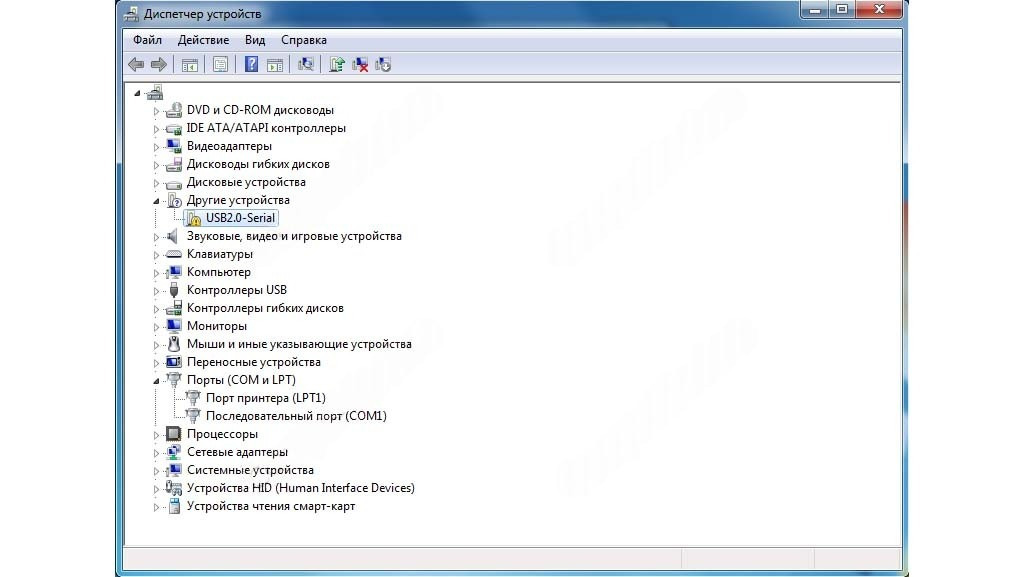

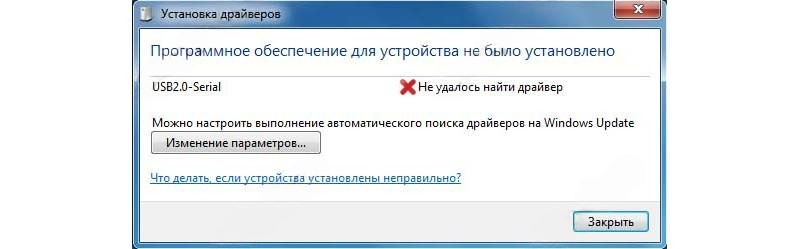

Драйверы:
- USB CH341/CH340 WINDOWS 98/ME/2000/XP/Server 2003/VISTA/, Server 2008/Win7/Win8 32/64
- USB CH341/CH340 LINUX
- USB CH341/CH340 MAC OS32, MAC OS64
------------------
