Код товара: RDKT25718
Печатная плата с компонентами и инструкцией в упаковке.
Конструктор предназначен для обнаружения объектов в зоне видимости. Может быть использован для автоматического включения
приборов при приближении к датчику, например, автоматических сушилок.
При приближении к датчику на расстояние сработки включается реле, которое коммутирует нагрузку. При удалении от датчика через
несколько секунд реле выключится, что предотвращает случайное выключение реле при пропадании объекта из зоны обнаружения на
короткое время.
Принципиальная схема
Принципиальная схема состоит из двух узлов: излучателя и приемника. Излучатель содержит гeнepaтop импульсов частотой 12КГц собранный на микросхеме U1. Он управляет инфракрасными светодиодами — D2,D3.
В результате излучается ИК-свет, модулированный частотой 12КГц который принимается фототранзистором Q1. На операционном усилителе U2 собран фильтр высоких частот. Через него сигнал с Q1 отфильтровывается и усиливается. Переменный резистор RV1 изменяет коэффициент усиления. На выходе операционного усилителя включен детектор на диодах VD5 и VD6. На выходе детектора (на С8) напряжение резко увеличивается тогда, когда перед датчиком появляется отражающий предмет, и еще более увеличивается, когда этот предмет начинает приближаться. Когда напряжение превысит порог открывания транзистора Q2 сработает реле К1. При пропадании объекта с зоны сработки датчика импульсы перестанут поступать на детектор и конденсатор С8 начнет разряжаться через цепочку — R10, Q2 база-еммитер и реле выключится. Также о присутствии напряжения на выходе детектора сигнализирует светодиод D7.

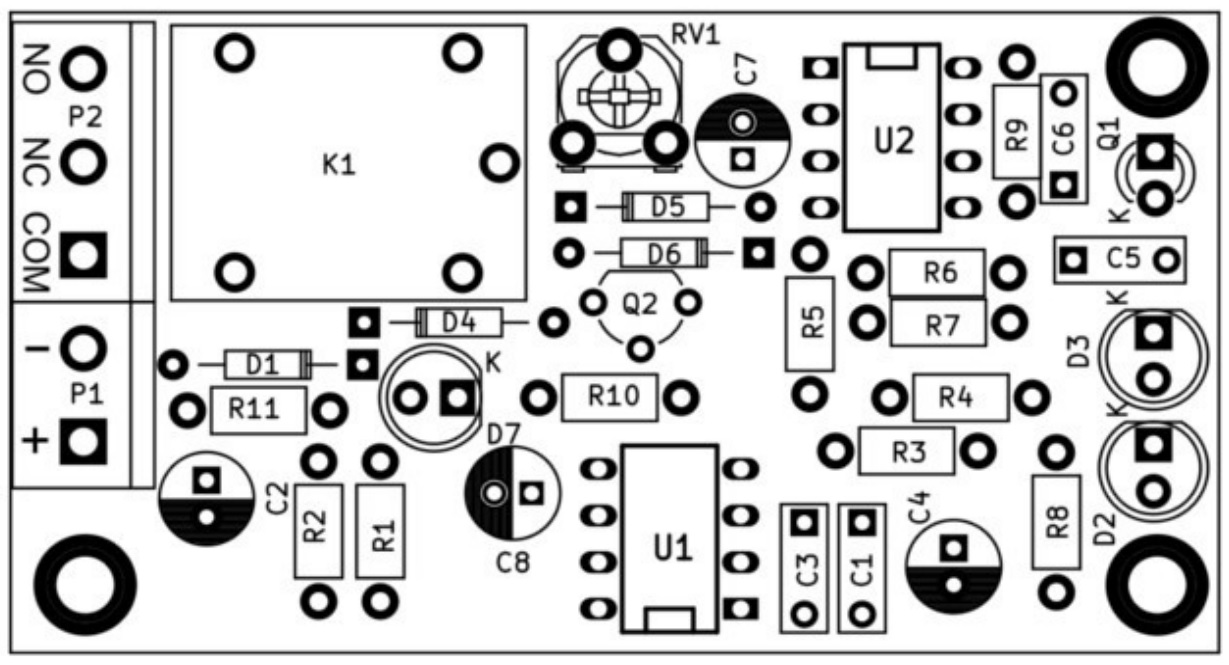

Схема расположения элементов
Технические характеристики
Напряжение питания, В........................................................................12
Ток потребления, мА...........................................................................<80
Рабочая частота передатчика, кГц......................................................12
Коммутируемый ток, A.....................................................................до 10
Дальность действия, см..................................................................до 15
Задержка на выключение, сек............................................................4-6
------------------
КВЛЕ25718:500
Радиоконструктор RA177. Инфракрасное реле
Бренд: Радио КИТ
Частные лица могут оформить заказ на сайте или по телефону: +7 495 11 86 086. При заказе называйте код товара: RDKT25718
Юридические лица получат счёт по запросу на наш e-mail. Присылайте ваши реквизиты, наши коды товаров и их количества.
Стоимость доставки по вашей просьбе можем включить в стоимость товаров. Работаем без НДС.
Юридические лица получат счёт по запросу на наш e-mail. Присылайте ваши реквизиты, наши коды товаров и их количества.
Стоимость доставки по вашей просьбе можем включить в стоимость товаров. Работаем без НДС.
 |
