Код товара: CTTL12752

RBT001. Электромагнитный клапан для воздуха и не агрессивных жидкостей

Бренд: DIY

Ни одна система газоснабжения, водоснабжения, вентиляции и кондиционирования не обходится без применения электромагнитного клапана.
Для электромагнитных клапанов характерен электромеханический принцип работы. Главная задача электромагнитного клапана – это регулирование потоков различных рабочих сред. С помощью их можно дистанционно перекрывать или же открывать потоки воды, воздуха, газа.
Они состоят из прочного и надежного корпуса, соленоида с сердечником и поршня для регуляции потока.
Устройство НОРМАЛЬНО ЗАКРЫТОЕ. Нормально закрытый электромагнитный клапан удерживается в закрытом состоянии отсутствии напряжения, в статическом положении его шток заккрыт (вода не течёт, газ не идёт. В подавляющем большинстве случает эта логика соотночится с мерами безопасности.

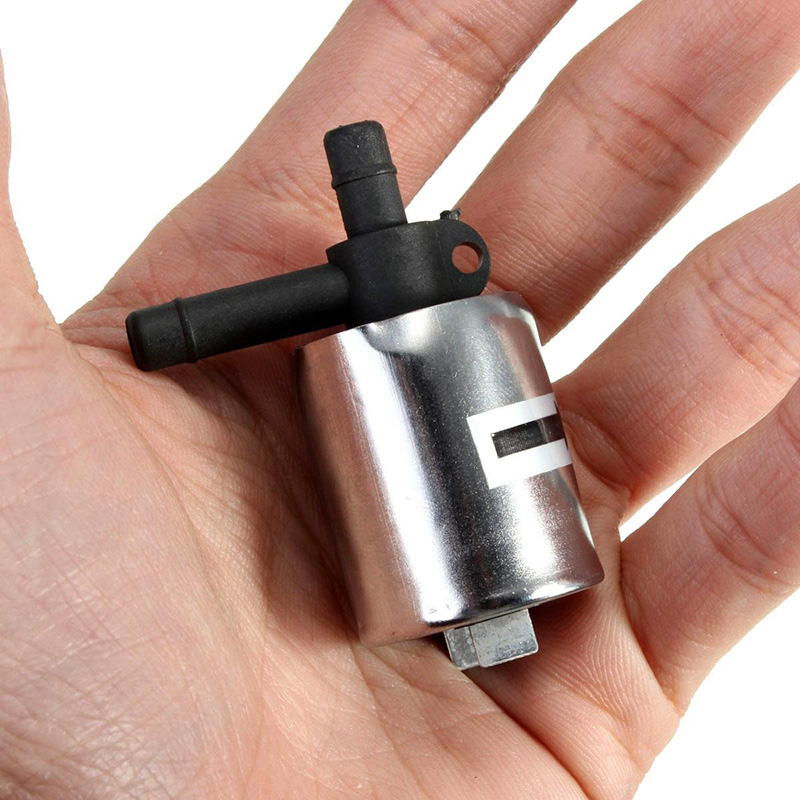

Представляем Вам бюджетный электромагнитный клапан для воды в пластиковом корпусе с металлической оболочкой.
Это клапан прямого действия, для работы которого не требуются перепады давления.

Характеристики:

- Материал: нейлон пластиковый корпус + металлический корпус
- Диапазон давления: 0 ~ 0.4MPA
- Температурный диапазон: 0...80 С
- сопротивление обмотки соленоида: 49 Ом
- Рабочее напряжение: DC12 Вольт
- Минимальное напряжение срабатывания - 8,5 Вольт
- Ток при 12 Вольтах: 250 mA

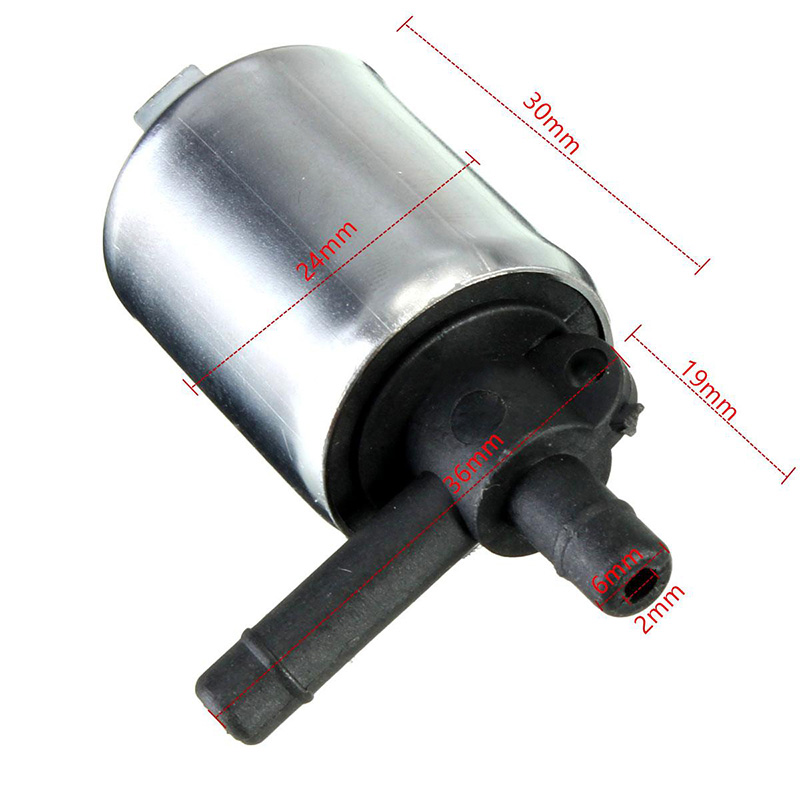

- Диаметр: 24 мм
- Длина: 54 мм
- Внешний диаметр выпуска: 6 мм
- Внутренний диаметр выпускторо патрубка: 2.5 мм
- Внешний диаметр впускного патрубка: 6 мм
- Внутренний диаметр впускного патрубка: 2 мм

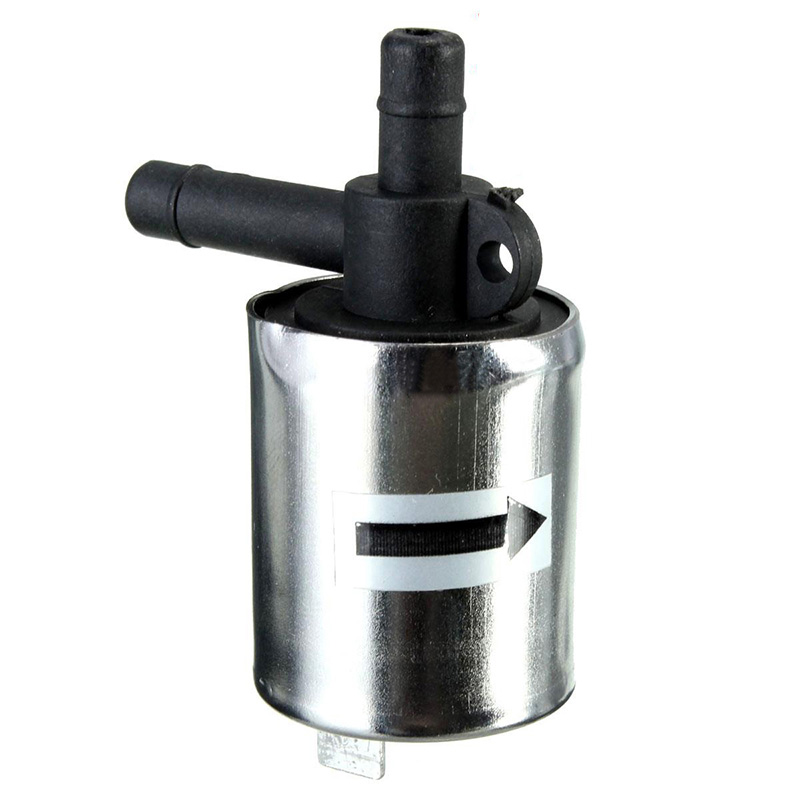

Стрeлка указывает на направление потока воздушного потока или жидкости. Вход и выход клапана – штуцер 6 мм. Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах. Рассмотрим пример управления данным электромагнитным клапаном с платы Arduino.
Подача воды при нажатии кнопки "Вкл" (включение и выключение клапана, подключенного к Arduino через реле).
Отключение при нажатии кнопки "Выкл" или через 10 секунд после включения.

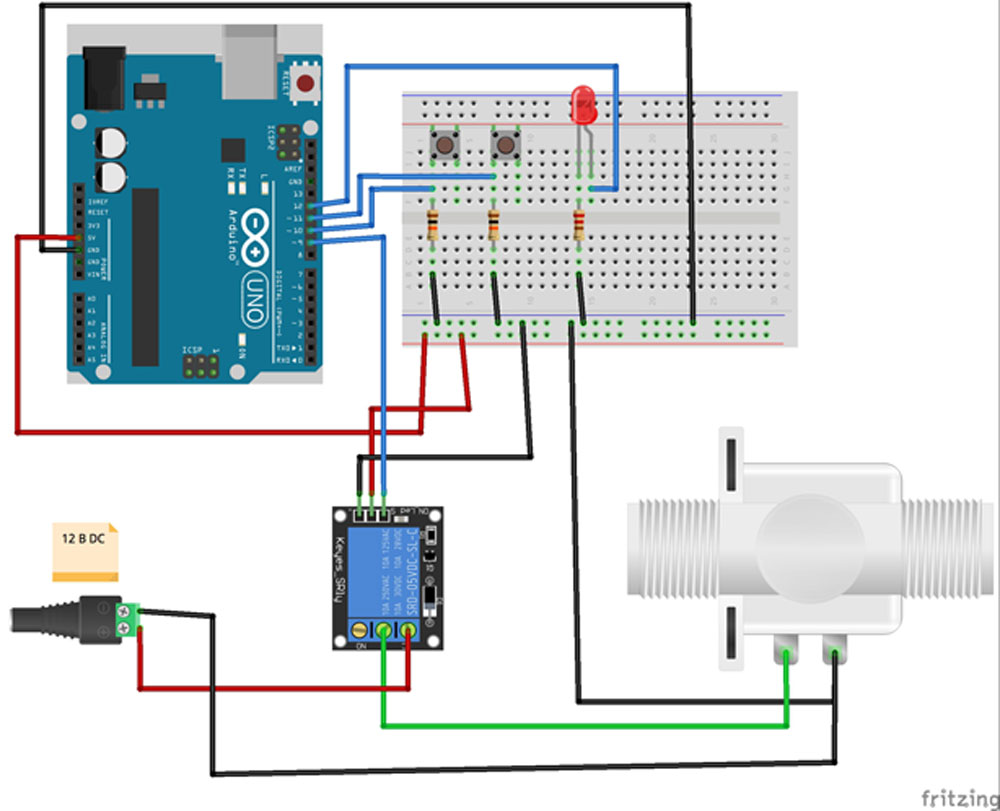

Схема соединений:



И скетч программы:

// клавиши выбора режима
int pinButtons[]={10,11};
int lastButtons[]={0,0};
int currentButtons[]={0,0};
int countButtons=2;
// пин подключения реле (клапан)
int pinValve=9;
// состояние клапана
boolean valveOn=false;
// пин подключения led (индикация valveOn)
int pinLed=12;
// для отсчета времени включения воды
unsigned long millisOn=0;

void setup() {
pinMode(pinValve ,OUTPUT);
// закрыть клапан
digitalWrite(pinValve,LOW);
}

void loop() {
// проверка нажатия кнопок
for(int i=0;i< countButtons;i++)
{
currentButtons[i] = debounce(lastButtons[i],pinButtons[i]);
if (lastButtons[i] == 0 && currentButtons[i] == 1) // если нажатие...
{
if(i==0) { // кнопка Вкл
// открыть клапан
digitalWrite(pinValve,HIGH);
valveOn=true;
// начать отсчет времени включения воды
millisOn=millis();
}
else { // кнопка Выкл
// закрыть клапан
digitalWrite(pinValve,LOW);
valveOn=false;
}
}
lastButtons2[i] = currentButtons2[i];
}
// проверка – прошло 10 секунд
if(valveOn==true && (millis()-millisOn)>10000) {
// закрыть клапан
digitalWrite(pinValve,LOW);
valveOn=false;
}
}
/* Функция сглаживания дребезга
* Принимает в качестве аргумента предыдущее состояние кнопки,
* и выдает фактическое.
*/
int debounce(int last,int pin1)
{
int current = digitalRead(pin1); // Считать состояние кнопки
if (last != current) // если изменилось...
{
delay(5); // ждем 5 мс
current = digitalRead(pin1); // считываем состояние кнопки
return current; // возвращаем состояние кнопки
}
}

------------------
