Код товара: CTTL12440

Модуль RC0121. ST-LINK/V2 [mini]. Эмулятор, отладчик, программатор. WAVESHAR

Бренд: DIY
Корпус:
Обновлённая версия в фирменной коробке и с набором кaбелей!

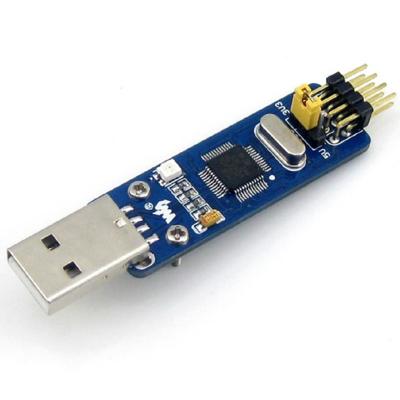

  ST-LINK/V2 [mini] – крайне экономичное решение для внутрисхемного программирования и отладки микроконтроллеров STM8 и STM32.
  Изделие имеет минимальные габариты. На плате для защиты от короткого замыкания установлен самовосстанавливающийся предохранитель на 500 мА. Выходные уровни напряжения ST-LINK/V2 [mini] составляют 3,3 В и 5 В.
  К компьютеру плата подключается через стандартный USB порт.
  Для работы с целевой платой используются SWIM и SWD интерфейсы, которые характеризуются быстрым откликом при отладке и высокой скоростью программирования.
  Отладчик работает в полноскоростном (FS) режиме.

  Доступны стандартные функции отладки:
  • Пошаговое выполнение программы;
  • Точки остановки;
  • Просмотр переменных и регистров и т. д.

  ST-LINK/V2 [mini] имеет обновляемое firmware для расширения списка совместимых МК.
  Режим обновления ПО - автоматический.
  Изделие поддерживается широким спектром программных средств, среди которых интегрированные среды разработки IAR, Keil, ATOLLIC, а также утилиты STM.

  ST-LINK/V2 [mini] поддерживает все STM8 (SWIM интерфейс) и все STM32 (SWD интерфейс).

  Для работы с изделием требуется установить USB драйвер.

  Примечание. Чтобы избежать повреждения ST-LINK/V2 (mini), VCC и GND должны быть подключены корректно.

 Отличительные особенности:
  • На плате установлен самовосстанавливающийся предохранитель 500 мА, чтобы избежать повреждения от КЗ;
  • Уровни выходного напряжения (3.3 V/5 V), простота отладки и программирования;
  • Стандартный USB интерфейс для простого подключения к PC;

 Возможности отладки/программирования:
 отладка: работа в полноскоростном режиме, пошаговое выполнение, точки останова, просмотр переменных и регистров и т. д.,
 программирование: поддержка FLASHROM, EEPROM и т. д.,

  • USB2.0 и SWIM/ SWD интерфейсы: быстрый отклик в режиме отладки и высокая скорость программирования;

 Обновляемое firmware:
 Firmware обновляется для расширения списка поддерживаемых МК;
 автоматическое обновление;

 Поддерживаемое ПО:
  • ST-LINK Utility v2.0 (или выше);
  • STVD Version 4.2.1 (или выше);
  • STVP Version 3.2.3 (или выше);
  • IAR EWARM Revision v6.20 (или выше);
  • IAR EWSTM8 Revision v1.30 (или выше);
  • KEIL RVMDK Revision v4.21 (или выше);
  • ATOLLIC;
  • TASKING.

 Поддерживаемые микроконтроллеры:
  • Все STM8 (SWIM интерфейс),
  • Все STM32 (SWD интерфейс).

  • Размеры модуля: 71 х 16 х 17 мм;
  • Масса модуля: ~7,09 г.

------------------
