Код товара: CTTL12918

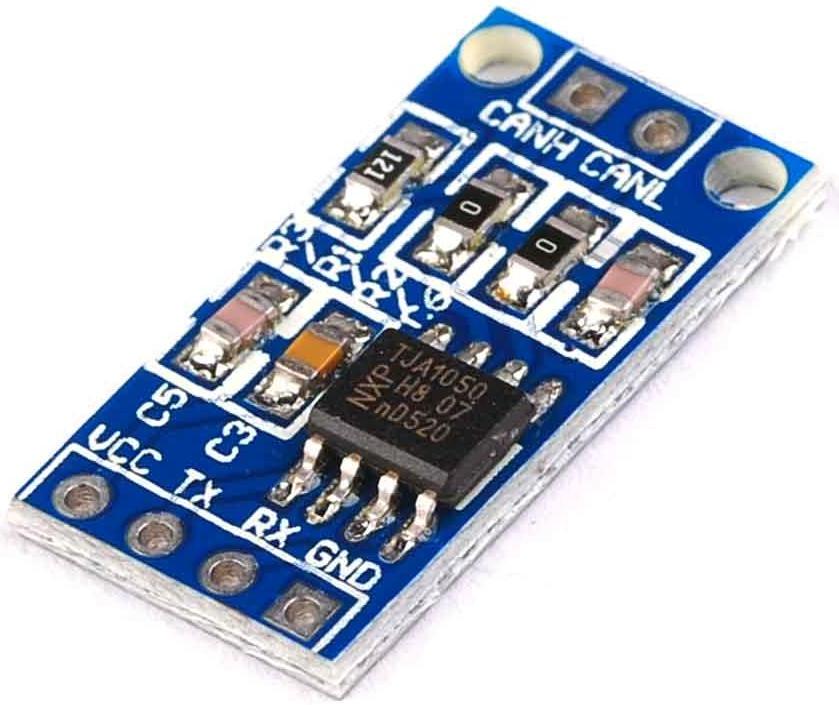

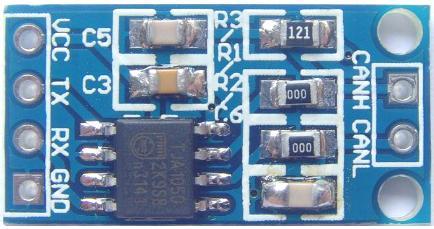

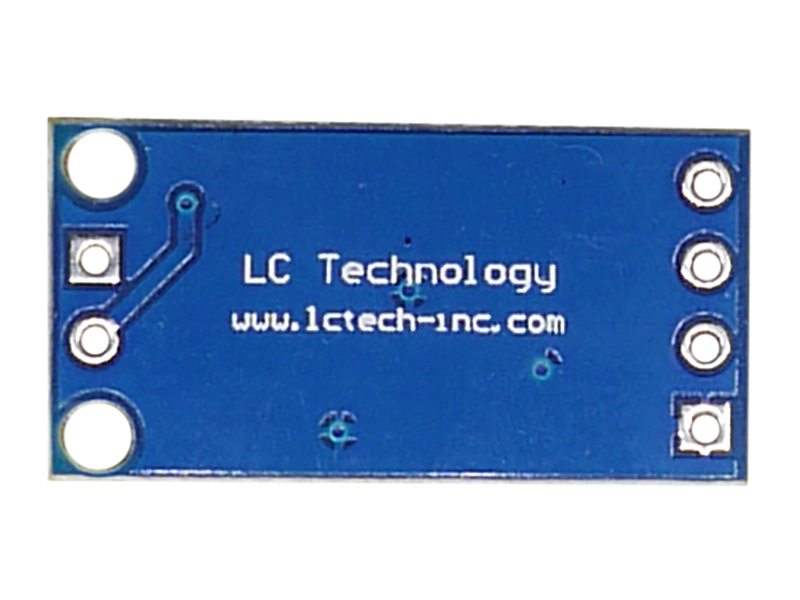

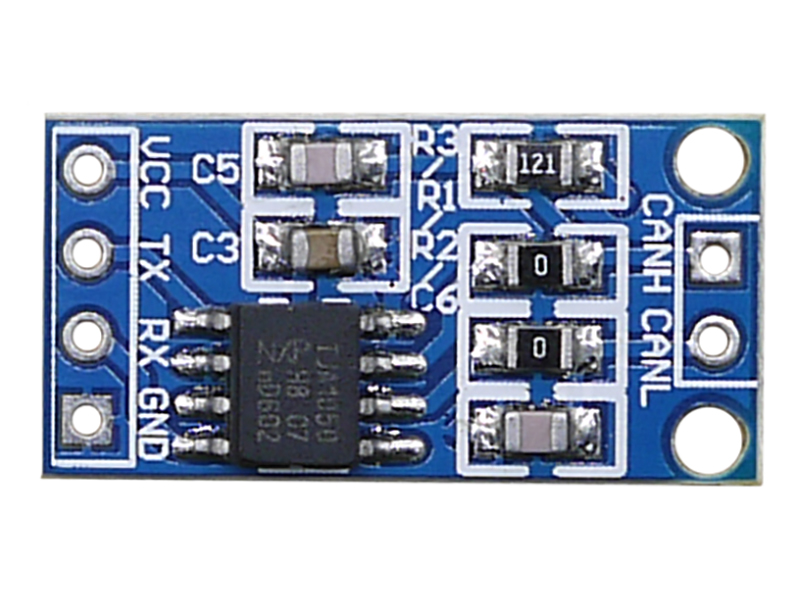

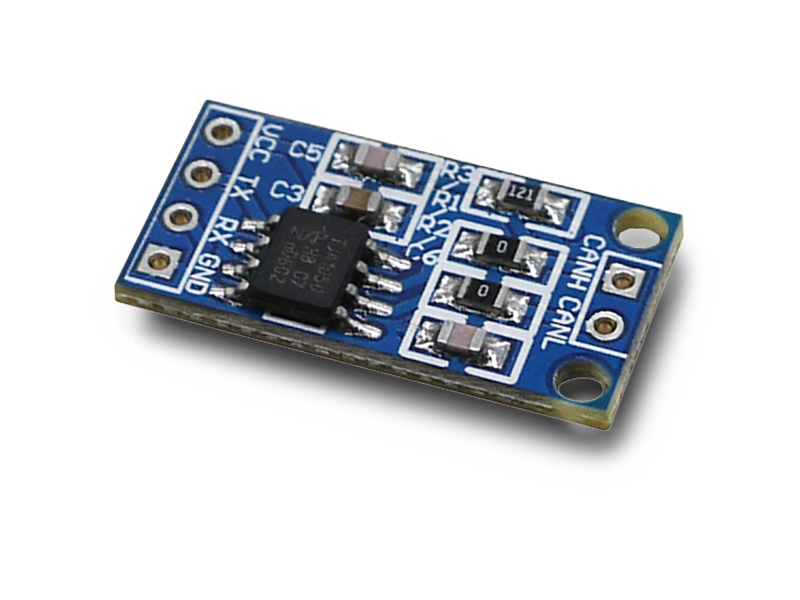

Модуль RM016. Высокоскоростной приёмопередатчик интерфейса CAN

Бренд: DIY


Модель TJA1050




  Интерфейс CAN (Controller Area Network – сеть контроллеров) – стандарт промышленной сети, ориентированный на объединение в единую сеть различных исполнительных устройств и датчиков, был разработан компанией Robert Bosch GmbH для автомобильной автоматики в середине 1980-х.
  С помощью CAN-шины осуществляется связь между блоками управления автомобилем, а также на промышленных объектах в любой сфере производства.
  Микроконтроллеры Arduino CAN-шину в обычном виде не поддерживают – для этого нужно использовать дополнительные блоки преобразования сигналов – CAN-трансиверы. CAN-трансиверы выступают в роли посредника между контроллером и сетью, то есть вы отправляете битовые последовательности на него, указываете адресата, а он перенаправляет данные в нужном порядке и форме.
  Высокоскоростные CAN-трансиверы TJA1050 основаны на продвинутой технологии SOI – кремний на изоляторе (Silicon-on-Insulator). Благодаря этой технологии они имеют уменьшенный уровень собственного электромагнитного излучения (20 дБ) и высокую устойчивость к электромагнитному излучению.
  Трансивер TJA1050 имеет режим Standby с удалённым запуском по шине и потреблением тока менее 15 мкА. Трансивер рекомендован для работы в составе устройств, постоянно подключённых к питанию. Кроме того, TJA1050 при отключении питания становится невидим для шины, что делает его пригодным также для применений в узлах автоэлектроники типа clamp-15, когда при выключённом зажигании другие узлы общаются по CAN-шине.
  При отключённом питании во время общения других устройств отдаёт в шину обратный ток. Обратный ток немного увеличивает электромагнитное излучение шины. Поэтому если требования к электромагнитной совместимости не очень жёсткие, но необходима минимизация цены устройства, рекомендуется применять TJA1050.

 Характеристики:
  • Cкорость (макс.): 1 Мбит/с;
  • Tx: 1 шт;
  • Rx: 1 шт;
  • Напряжение на шине: -27...40 В;
  • VCM: -12...12 В;
  • ESD защита: 4 кВ;
  • Напряжение питания: DC 4,75...5,25 В;
  • Ток потребления: 50 мА;
  • Диапазон рабочих температур: -40...+125 градусов Цельсия;
  • Относительная влажность: 5...95 % (без образования конденсата);
  • Корпус: SOIC-8
  • Размеры устройства: 21 x 10 x 3 мм;
  • Масса: ~1 г.

 Комплект поставки:
  • Модуль RM016;
  • Инструкция по эксплуатации.

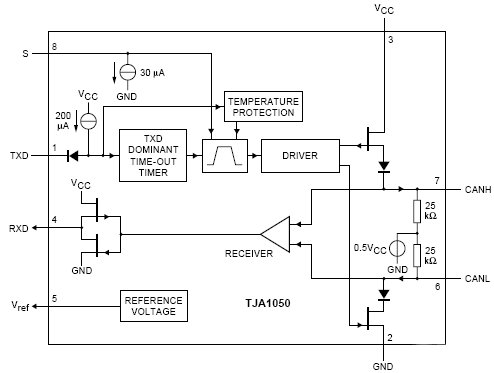

Блок-схема модуля RM016. TJA1050 Высокоскоростного приёмопередатчика интерфейса CAN

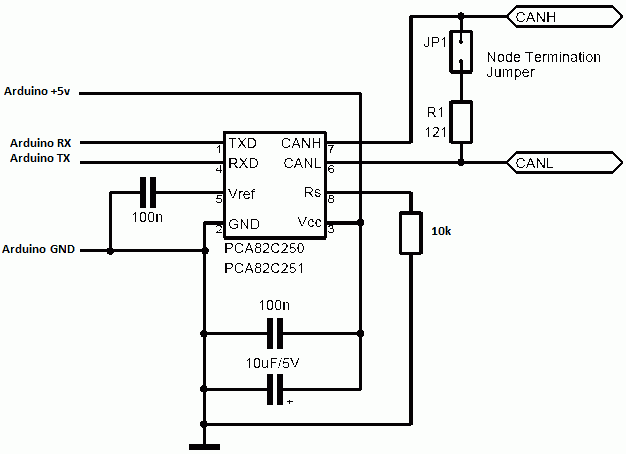

Схема подключения модуля RM016 к плате Arduino







Data sheet TJA1050 (модуля RM016)

------------------
