Код товара: CTTL13111

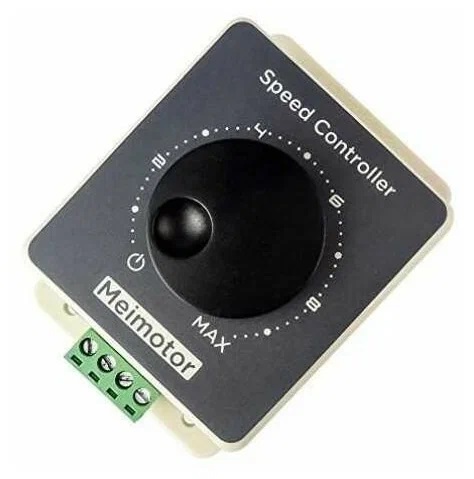

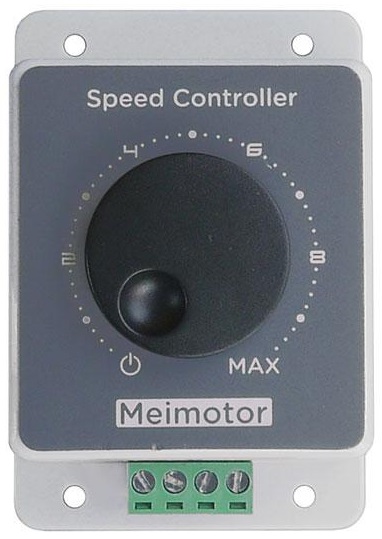

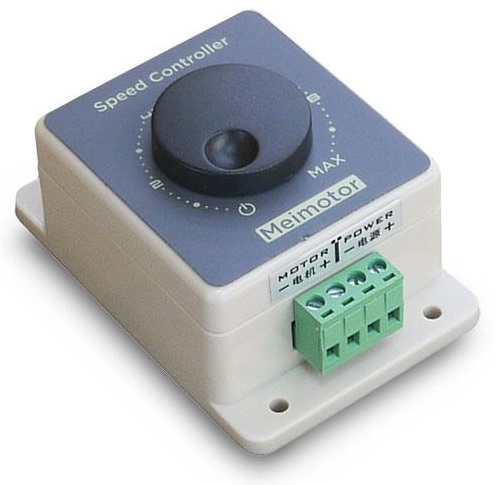

Модуль RP093. Регулятор оборотов мотора постоянного тока ШИМ в пластиковом корпусе
Бренд: Мробот
|
Обратите внимание на близкий |
|
Модуль RP0123. Регулятор управления мотором постоянного тока. Питание: 12-80 В, ток: 30 А |
|
Модуль RP0111. Регулятор скорости DC двигателя в корпусе. |
Управление двигателем постоянного тока проще всего организовать с помощью ШИМ - регулятора. ШИМ - это широтно-импульсная модуляция, в английском языке это называется PWM — Pulse Width Modulation.
Регулятор скорости двигателя постоянного тока 10 A предназначен для регулирования мощности низковольтных (+12…48 В) нагрузок постоянного тока (электродвигатели, лампы накаливания и т.п.).
Благодаря использованию в схеме управления метода ШИМ (широтно-импульсной модуляции), подключённые к устройству электродвигатели могут устойчиво работать даже на малых оборотах.
Усиленный радиатор охлаждения и распределённая нагрузка на транзисторы гарантируют его надёжную работу в изделиях с непрерывным управлением. К ним относятся регуляторы скорости вращения двигателя постоянного тока, регуляторы освещения с лампой накаливания, а также в других схемах управления током.
Диапазон управления скоростью двигателя от 5 до 100%
Перед тем, как подключать регулятор, установите его в положение "OFF". Соблюдайте правильное подключение полярностей, в противном случае, возможен выход регулятора из строя.
Технические параметры:
Тип: Регулятор оборотов / мощности;
Технология: ШИМ;

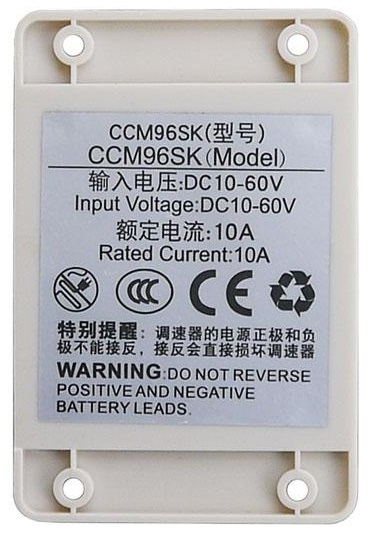

Модель: CCM96SK;
Рабочее напряжение: DC 12...48 Вольт;
Максимальная коммутируемая мощность: 480 Вт; Номинальный ток нагрузки: 10 Ампер;
Пиковое значение тока: 20 Ампер;
Частота ШИМ: 25 кГц;
Регулировка (диапазон ШИМ): 5...100 %;
Размеры корпуса: ~88 х 59 х 35 мм;
Масса регулятора: ~94,6 грамма.
------------------
