Код товара: RBDN01012

Релейный Шилд для Arduino Uno, 4 реле. RobotDyn

Бренд: RobotDyn
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

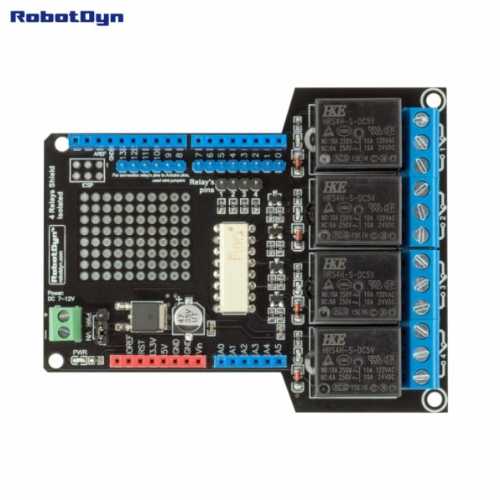

Релейный Шилд для Arduino Uno, 4 реле. RobotDyn

Релейный Шилд для Arduino Uno, 4 реле. RobotDyn  Релейный Шилд для Arduino Uno, 4 реле. RobotDyn  Релейный Шилд для Arduino Uno, 4 реле. RobotDyn
Relay Shield 4x (4 реле) - дает возможность управлять бытовыми устройствами подключенными к сети 220V, переключать силовое оборудование: моторы, насосы. Всего установлено 4 реле, с характеристиками коммутации: переменный тока 250V-10A, постоянный тока 60V-10A.

Удобство реле в том что оно разделяет каналы управления и каналы нагрузки. Что дает большую защиту вашего микроконтроллера. Но и здесь нет полных гарантии защиты при очень больших токах.

Особенности:

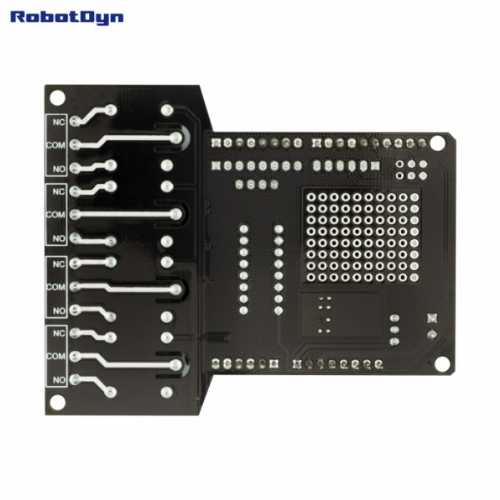

Дорожки платы соединяющие реле и клеммы имеют дополнительный слой припоя, для работы с большими нагрузками. Для большей гибкости использования входов/выходов самой Arduino, каналы управления реле можно подключать к любому цифровому выходу Arduino D0-D13, с помощью перемычек (Wire jumper). Т.е. вы не привязаны к каким либо определенным пинам. Индикация включения реле происходит с помощью светодиодов, которые присутствуют на каждыомканале-реле. Для работы платы требуется подключать внешний источник питания 6-12V. Сами реле и схема управления, потребляют ток порядка 400mA, и не всегда плата Arduino, сможет обеспечить такую силу тока для 5V. С помощью перемычки Вы можете переключать источник питания с внешнего на Vin платы Arduino.

Имеется небольшая зона паечного монтажа, для установки компонентов вашего проекта. Что добавит больше возможностей и логики для управления реле.

------------------
