Код товара: EK-0589

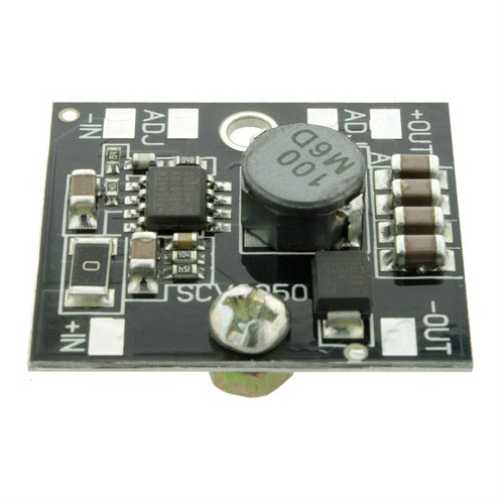

Модуль SCV0050-ADJ-3A Импульсный стабилизатор напряжения регулируемый, 3 А

Бренд: EKITS
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

Модуль SCV0050-ADJ-3A Импульсный стабилизатор напряжения регулируемый, 3 А

Обратите внимание на близкий
по назначению товар:


Модуль SCV0050-3.3V-3A Импульсный стабилизатор напряжения 3.3 V, 3 А

Модуль SCV0050-3.3V-3A Импульсный стабилизатор напряжения 3.3 V, 3 А

Импульсный стабилизатор напряжения предназначен для установки в различные электронные устройства с регулируемым выходным напряжением. Стабилизатор работает в импульсном режиме, имеет высокий КПД. Может использоваться в роли стабилизатора с фиксированным напряжением при установке постоянного резистора.

Технические характеристики:

Входное напряжение: 5,2..25 В;
Выходное напряжение: 0,8..24,5 В;
Ограничение выходного тока: 3..4 А;
Частота преобразования: 900 КГц;
Температура модуля без радиатора при tокр=25°С, Uвх=25 В, Uвых=12 В, Iвых=0,5 А: 45°С;
Температура модуля без радиатора при tокр=25°С, Uвх=25 В,Uвых=12 В, Iвых=1,0 А: 52°С;
Температура модуля без радиатора при tокр=25°С, Uвх=25 В,Uвых=12 В, Iвых=2,0 А: 78°С;
Температура модуля с радиатором 125 кв.см при tокр=25°С, Uвых=12 В, Uвх=25 В, Iвых=3,0 А: 50°С;
КПД при Uвх = 25 В, Uвых=12 В, Iвых = 3,0 А: 93%;
Диапазон рабочих температур: -20..85° С;
Защита от переполюсовки: нет;
Размеры модуля: 27.5х24х5.3 мм;
Вес модуля: 3,5 г.

Максимальный выходной ток:

Напряжение выходное: 0,8…13 В ; 13…24,5 В.
Выходной ток без радиатора: 2,0 А; 1,5 А.
Выходной ток с радиатором 125 кв.см.: 3,0 А; 2,0 А.
Выходной ток с радиатором 250 кв.см.: 3,0 А; 3,0 А.

Описание

Для использования модуля в роли стабилизатора с регулируемым выходным напряжением к контактам "ADJ" необходимо подключить переменный резистор. Провода подключения переменного резистора должны быть как можно короче и располагаться как можно дальше от источников импульсных помех.
Модуль может использоваться в роли стабилизатора с фиксированным выходным напряжением в диапазоне 0,8..24,5 В, для этого необходимо установить резистор в позицию "A". Номинал резистора рассчитывается по формуле R=1210*(Uвых/0.8-1) где Uвых - требуемое выходное напряжение. Контакты "A" и ADJ соединены параллельно.
Модуль выполнен на плате с алюминиевой подложкой. При выходном токе до 1,5 А не нуждается в дополнительном теплоотводе. При выходном токе более 1,5 А см. табл. 1. В качестве радиатора можно использовать металлическое шасси прибора, в который он устанавливается.
Устройство имеет тепловую защиту и ограничение по выходному току от 3 до 4 А. Выходное напряжение не может превышать напряжение на входе.
При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор емкостью не менее 2200 мкф.

Внимание!

Устанавливать модуль на радиатор необходимо металлическими винтами, для обеспечения гальванической связи между контактом модуля и алюминиевой подложкой. При использовании теплопроводной пасты ее количество должно быть минимально. Винт, установленный в отверстие модуля, обеспечивает необходимую для корректной работы стабилизатора гальваническую связь минусового контакта с подложкой, поэтому винт не следует удалять при использовании без радиатора.

------------------
